Описание



Щиты этажные используются для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях.

Сварной металлический корпус состоит из двух отсеков: вводно-учетного и распределительного.

В вводно-учетном отсеке корпусов ЩЭ-Х-2 размещены перфорированные планки для крепления счетчиков на DIN-рейку (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью.

Возможно навесное исполнение ЩЭ-Х-2 при использовании дополнительного кожуха.

Ассортимент


Изображение Наименование Габаритные размеры, мм (ВхШхГ) Масса, кг Цвет Артикул
Корпус металлический ЩЭ-2-2 36 УХЛ3 IP31.jpg Корпус металлический ЩЭ-2-2 36 УХЛ3 IP31 Корпус: 890×550×157
Ниша: 840×490×140
10,4 RAL 7035 IND-MKM12-02-30
ЩЭ-3-2 36 УХЛ3 IP31.jpg Корпус металлический ЩЭ-3-2 36 УХЛ3 IP31 Корпус: 890×550×157
Ниша: 840×490×140
10,5 RAL 7035 IND-MKM12-03-30
ЩЭ-4-2 36 УХЛ3.jpg Корпус металлический ЩЭ-4-2 36 УХЛ3 IP31 Корпус: 890×550×157
Ниша: 840×490×140
10,6 RAL 7035 IND-MKM12-04-30
Кожух ЩЭ-Х-2.jpg Кожух ЩЭ-Х-2 для навесного исполнения 884×546×157 6 RAL 7035 MKM42-002-31

Преимущества


  • Повышенная антикоррозийная стойкость.
  • Высококачественное наружное покрытие.
  • Высокая технологичность и простота сборки.
  • Удобство монтажа, транспортировки и хранения.
  • Высокий уровень электробезопасности.
  • Сертификат соответствия.
  • Срок эксплуатации - не менее 25 лет.

Особенности конструкции


распределительный отсек на 24 модуля (4 окна по 6 модулей). удобные окна для снятия показаний счетчика.

возможность навесного исполнения при использовании дополнительного кожуха. возможность пломбировки учетного отсека.
оперативная панель в распределительном отсеке закрывает токоведущие части. Возможность установки щита после прокладки магистральной линии.
крепление счетчиков на din-рейку.

Технические характеристики


  • Вид установки: встраиваемый (возможно навесное исполнение)
  • Номинальный ток для одной квартиры, А: 50
  • Тип покрытия: порошковое шагрень (матовое)
  • Цвет: RAL 7035 (светло-серый)
  • Степень защиты: IP31
  • Тип применяемых аппаратов: модульные
  • Климатическое исполнение: УХЛ3
  • Угол открытия двери: 105°

Габаритные размеры

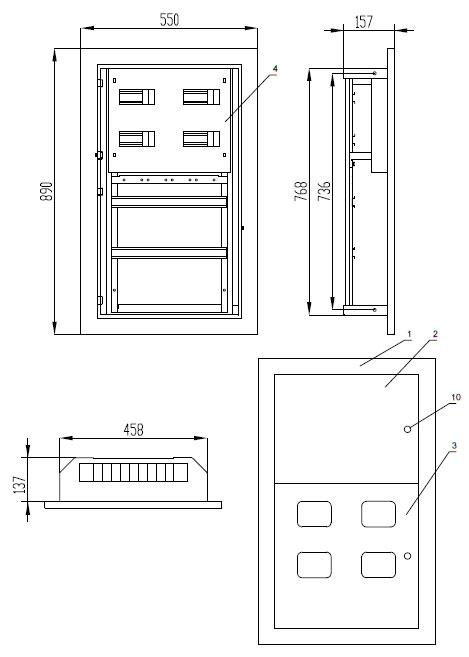

 ЩЭ-Х-2 IEK габаритные размеры

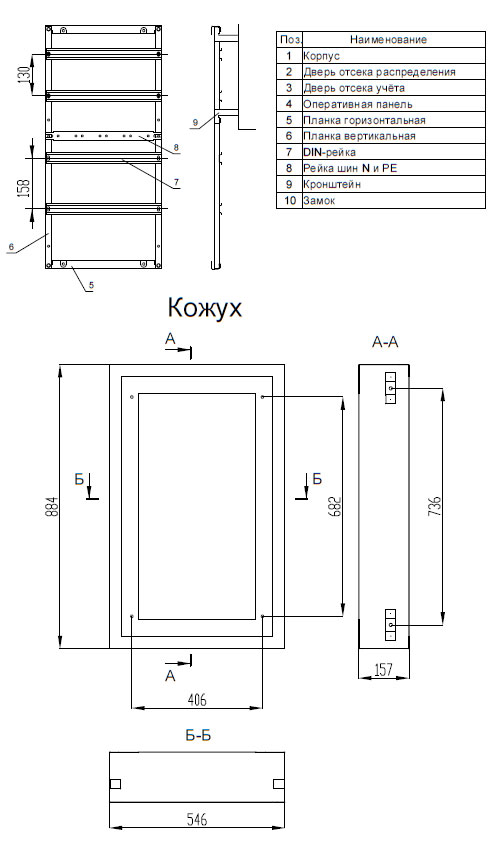

 ЩЭ-Х-2 IEK габаритные размеры

Комплектация


Комплектация ЩЭ-Х-2

№ п.п. Наименование Кол-во, шт.
ЩЭ-2-2 ЩЭ-3-2 ЩЭ-4-2
1. Корпус 1 1 1
2. Панель 1 1 1
3. DIN-рейка 2 4 4
4. Рейка под шину «РЕ» 1 1 1
5. Планка горизонтальная 2 2 2
6. Планка вертикальная правая 1 1 1
7. Планка вертикальная левая 1 1 1
8. Кронштейн правый 2 2 2
9. Кронштейн левый 2 2 2
10. Болт М6×16 8 8 8
11. Винт 2М4×20 6 9 12
12. Гайка М6 8 8 8
13. Гайка с фланцем М6 4 4 4
14. Шайба плоская 4 6 9 12
15. Шайба плоская 6 16 16 16
16. Шайба пружинная 4 6 9 12
17. Шайба пружинная 6 8 8 8
18. Винт самонарезающий 4×13 8 12 12
19. Шина 6×9 8/1 2 3 4
20. Шина 6×9 8/2 2 3 4
21. Изолятор DIN 2 3 4
22. Сжим 5 5 5
23. Знак «Опасность поражения электрическим током» 2 2 2
24. Знак «заземление» 4 4 4
25. Этикетка для маркировки 6 12 24
26. Заглушка модулей 8 - 4
27. Инструкция по сборке и монтажу, экз. 1 1 1
28. Паспорт, экз. 1 1 1

Расшифровка обозначений


ЩЭ-2-2 36 УХЛ3 IP31

  • ЩЭ — щит этажный
  • 2, 3, 4 — количество счетчиков
  • 2 — номер модификации (без слаботочного отсека)
  • 3 — тип покрытия ЭПК/шагрень
  • 6 — цвет краски RAL 7035
  • УХЛ3 — климатическое исполнение по Г0СТ15150
  • IP31 — степень защиты по ГОСТ 14254
