Описание





Используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.

Металлический корпус со съемной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет.


Ассортимент


Наименование Габаритные размеры, мм (ВхШхГ) Масса, кг Цвет Артикул
Корпус металлический ЩМП-1-0 36 УХЛ3 IP31 LIGHT 395х310х220 4 RAL 7035 YKM40-01-31-L
Корпус металлический ЩМП-1-1 36 УХЛ3 IP31 LIGHT 395х310х150 3,4 RAL 7035 YKM41-01-31-L
Корпус металлический ЩМП-2-0 36 УХЛ3 IP31 LIGHT 500х400х220 5,6 RAL 7035 YKM40-02-31-L
Корпус металлический ЩМП-2-1 36 УХЛ3 IP31 LIGHT 500х400х150 4,8 RAL 7035 YKM41-02-31-L
Корпус металлический ЩМП-3-0 36 УХЛ3 IP31 LIGHT 650х500х220 8 RAL 7035 YKM40-03-31-L
Корпус металлический ЩМП-3-1 36 УХЛ3 IP31 LIGHT 650х500х150 7 RAL 7035 YKM41-03-31-L

Преимущества


  • Повышенная антикоррозийная стойкость
  • Высококачественное наружное покрытие
  • Высокая технологичность и простота сборки
  • Удобство монтажа, транспортировки и хранения
  • Высокий уровень электробезопасности
  • Сертификат соответствия

Особенности конструкции


Разметка на монтажной панели удобство монтажа (шаг 100 мм по ширине и высоте относительно центра монтажной панели) Съемная монтажная панель позволяет проводить монтаж вне корпуса, обеспечивая удобство и простоту сборки Отверстия для крепления корпуса к стене позволяют крепить корпус к стене при установленной монтажной панели
Ввод проводников снизу 3 отверстия диаметром 31 мм
Перенавешиваемые дверцы во всех корпусах ЩМП IP31 LIGHT обеспечивают дополнительное удобство при установке
Шпильки заземления, присутствующие во всех корпусах ЩМП IP31 LIGHT на двери и внутри корпуса, гарантируют безопасность при эксплуатации Внешний узел заземления
Логотип-подштамповка

Технические характеристики


Вид установки: навесной
Толщина металла: 0,8мм
Номинальный ток: 250А
Тип покрытия: порошковое шагрень
Цвет: RAL 7035 (светло-серый)
Степень защиты: IP31
Климатическое исполнение: УХЛ3
Угол открытия двери: 105°
Тип применяемых аппаратов: любой

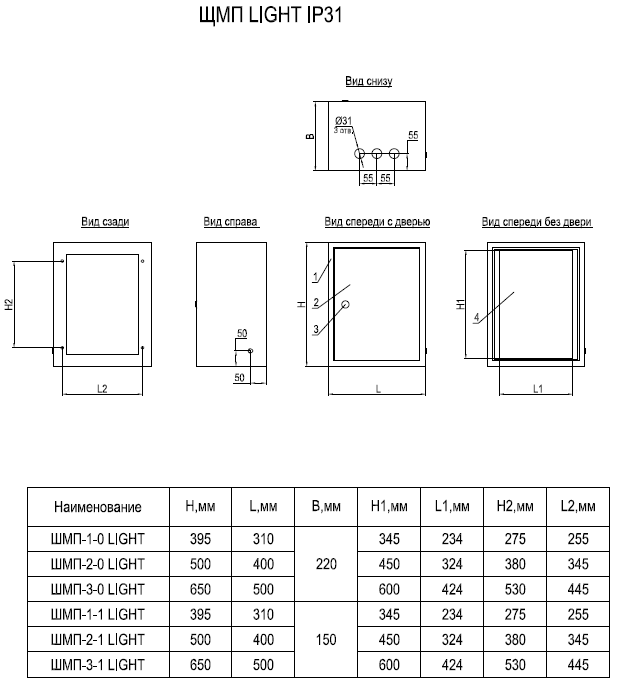

Габаритные размеры


  1. Оболочка
  2. Дверь
  3. Замок
  4. Монтажная панель

Расшифровка обозначений


ЩМП-1-0 36 УХЛ3 IP31 LIGHT

ЩМП - Щит с монтажной панелью
1 - габарит корпуса (ВхШ)
0 - модификация (0 – глубина корпуса 220мм, 1 – глубина корпуса 150мм)
3 - тип покрытия ЭПК/шагрень
6 - цвет краски RAL 7035
УХЛ3 - климатическое исполнение по ГОСТ 15150-69
IP 31 - степень защиты по ГОСТ 14254-96
LIGHT – название серии
