Описание


  Светодиодные светильники ДВО IEK для Грильято

Светильники ДВО для Грильято предназначены для общего и местного освещения общественных помещений, оснащенными потолками типа Грильято, которые широко используются в торговых центрах, магазинах, холлах, ресторанах, автосалонах, аэропортах, вокзалах, спортивных учреждениях и пр. благодаря своей уникальной ячеистой структуре





Пример применения:
Установка за решеткой cветодиодной панели IEK со встроенным драйвером для потолков Грильято
Установка перед решеткой cветодиодной панели IEK со встроенным драйвером для потолков Грильято
Установка за решеткой Установка перед решеткой

Ассортимент


Краткое наименование Артикул Тип рассеивателя Мощность, Вт Цветовая температура, К Световой поток, Лм Коэффициент пропускания рассеивателя,%
ДВО 404045-MP, Грильято LDVO1-404045GL-40-MP-K01 призма 40 4000 4000 87
ДВО 404065-MP, Грильято LDVO1-404065GL-40-MP-K01 призма 6500 87
ДВО 404045-OP, Грильято LDVO2-404045GL-40-OP-K01 опал 4000 82
ДВО 404065-OP, Грильято LDVO2-404065GL-40-OP-K01 опал 6500 82

Преимущества


  • Светильники поставляются с 2мя видами самых востребованных типов рассеивателей (призма и опал).
  • Крепежи для монтажа поставляются в комплекте (специальные Z-образные уголки).
  • Типоразмер светильников ДВО стандартный для потолка типа Грильто 588×588×40 мм
  • Цельнометаллический сварной корпус из листовой стали, окрашен порошковой краской белого цвета
  • Применение высококачественных светодиодов марки LG на алюминиевой подложке обеспечивает стабильно высокий световой поток на протяжении всего срока службы светильника и высокий уровень цветопередачи
  • Светодиодный драйвер встроен внутрь светильника и не требует отдельного пространства вне светильника для установки.
  • Металлические скобы надежно прикрепляют модули к корпусу светильника и позволяют при необходимости произвести замену светодиодных модулей
  • Надежный блок питания (драйвер) разработан специально под применяемые в светильниках светодиодные модули, что также способствует увеличенному сроку службы светодиодных панелей.
  • Превосходные технические характеристики — коэффициент пульсации 0,01 и коэффициент мощности более 0,97, что позволяет максимально комфортно для зрения экономить электроэнергию до 85% в месяц!
  • Применение слаботочных, малоамперных настроек драйвера исключают риск быстрой деградации светодиодов с потерей светового потока.
  • Благодаря отсутствию необходимости замены ламп светодиодные светильник EK® не требуют дополнительного обслуживания. Срок службы светильника — 10 лет. Гарантия 3 года.
  • Полностью соответствуют требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Технические характеристики


Номинальное напряжение, В ̴ 230
Диапазон рабочих напряжений, В ̴ 170÷265
Номинальная частота сети, Гц 50
Мощность, Вт 40
Цветовая температура, К 4000 6500
Световой поток, лм 4000
Тип рассеивателя Призматический/опаловый
Коэффициент пропускания рассеивателя «Опал», % 82
Коэффициент пропускания рассеивателя «Призма», % 87
Коэффициент мощности, не ниже 0,97
Коэффициент пульсации светового потока, не более, % 1
Кривая силы света по ГОСТ Р 54350 Д
Индекс цветопередачи, RA >82
Класс энергоэффективности А
Сечение присоединяемых проводов, мм2 0,75÷1,5
Габаритные размеры (LxBxH), мм 588×588×40
Материал корпуса Сталь
Материал защитного рассеивателя Полистирол
Тип корпуса Встраиваемый/накладной
Масса, кг 3
Степень защиты светильника от воздействия окружающей среды ГОСТ 14254 IP40
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 1
Срок службы светильника, часов 100 000

Комплектация


  • Светильник со встроенным источником питания — 1 шт.
  • Руководство по эксплуатации — 1 шт.
  • Призматический или опаловый рассеиватель (зависит от выбранной модели) — 1 шт.
  • Кронштейн (Z-образные уголки) — 4 шт.

Монтаж


Монтаж светодиодных панелей производится с помощью кронштейнов и крепёжных деталей (подвесов), предназначенных для установки потолка «Грильято».

Порядок монтажа следующий:

  • Закрепить на торцах корпуса светильника четыре кронштейна (входят в комплект поставки).
  • Установить элементы подвеса на заранее подготовленные крюки в потолке.

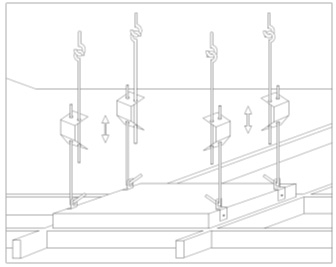

  • Установить светильник в ячейку потолка размером 600×600 мм и закрепить его на подвесах через отверстия в кронштейнах (рисунок 1).
  • Отрегулировать длину подвеса так, чтобы плоскость светильника совпадала с плоскостью подвесного потолка.
Монтаж cветодиодной панели со встроенным драйвером для потолков Грильято
