Описание


Щиты с монтажной панелью IP54 серии LIGHT IEK

Используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.

Сварной металлический корпус со съемной оцинкованной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет. На дверце полиуретановый уплотнитель и пылевлагонепроницаемый замок для обеспечения степени защиты IP54.


Ассортимент


Изображение Наименование Габаритные размеры, мм (ВхШхГ) Масса, кг Цвет Артикул
Корпус металлический ЩМП-1-3 76 У2 IP54 LIGHT Корпус металлический ЩМП-1-3 76 У2 IP54 LIGHT 395×310×220
Количество вводов: 3 отв. Ø 28мм (снизу)
5,9 RAL 7035 YKM40-01-54-L
Корпус металлический ЩМП-2-3 76 У2 IP54 LIGHT 500×400×220
Количество вводов: 3 отв. Ø 28мм (снизу)
8,4 RAL 7035 YKM40-02-54-L
Корпус металлический ЩМП-3-3 76 У2 IP54 LIGHT 650×500×220
Количество вводов: 5 отв. Ø 28мм (снизу)
12,4 RAL 7035 YKM40-03-54-L
Корпус металлический ЩМП-4-3 76 У2 IP54 LIGHT Корпус металлический ЩМП-4-3 76 У2 IP54 LIGHT 800×650×250
Количество вводов: 1 отв. 523×123 (снизу)
27,2 RAL 7035 YKM40-04-54-L
Корпус металлический ЩМП-5-3 76 У2 IP54 LIGHT 1000×650×285
Количество вводов: 1 отв. 523×123 (снизу)
34,2 RAL 7035 YKM40-05-54-L
Корпус металлический ЩМП-6-3 76 У2 IP54 LIGHT 1200×750×300
Количество вводов: 1 отв. 523×123 (снизу)
45,6 RAL 7035 YKM40-06-54-L

Преимущества


  • Повышенная антикоррозийная стойкость.
  • Высококачественное наружное покрытие.
  • Высокая технологичность и простота сборки.
  • Удобство монтажа, транспортировки и хранения.
  • Высокий уровень электробезопасности.
  • Сертификат соответствия.

Особенности конструкции


Съемная монтажная панель позволяет проводить монтаж вне корпуса, обеспечивая удобство и простоту сборки.

Отверстия для крепления корпуса к стене позволяют крепить корпус к стене при установленной монтажной панели.

Ввод проводников снизу.

Шпильки заземления, присутствующие во всех корпусах ЩМП IP54 LIGHT на двери и внутри корпуса, гарантируют безопасность при эксплуатации.

Логотип-подштамповка.

Технические характеристики


  • Вид установки: навесной;
  • Толщина металла: 1-1,4мм;
  • Номинальный ток: до 400А;
  • Тип покрытия: ППК, порошковое шагрень;
  • Цвет: RAL 7035 (светло-серый);
  • Степень защиты: IP54;
  • Климатическое исполнение: У2;
  • Угол открытия двери: 105°;
  • Тип применяемых аппаратов: любой.

Габаритные размеры

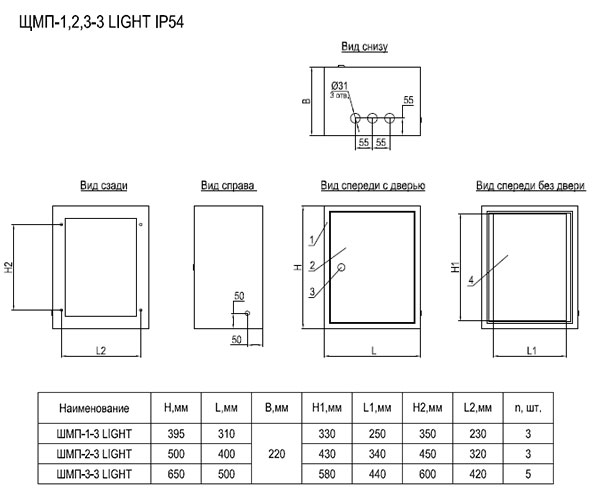

Габаритные размеры ЩМП-1, 2, 3-3 LIGHT IP54 IEK

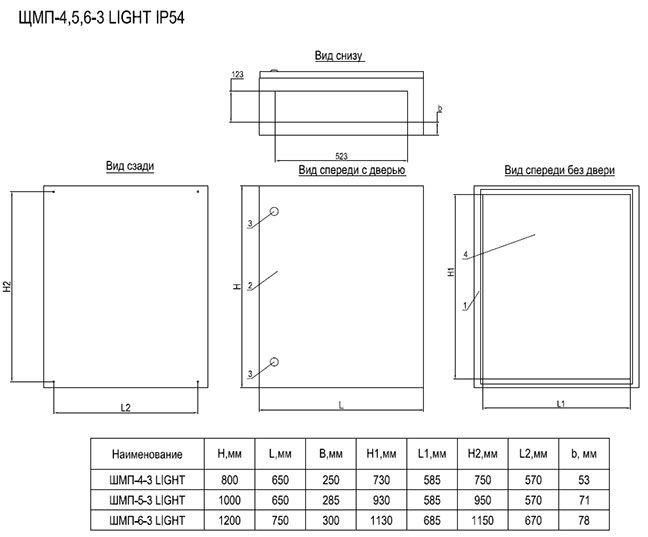

Габаритные размеры ЩМП-4, 5, 6-3 LIGHT IP54 IEK

Комплектация


  • Корпус (+монтажная панель, замок).
  • Паспорт.
  • Упаковка.

Расшифровка обозначений


ЩМП-1-3 76 У2 IP54 LIGHT


ЩМП — Щит с монтажной панелью

1 — габарит корпуса

3 — модификация

7 — тип покрытия ППК/шагрень

6 — цвет краски RAL 7035
У2 — климатическое исполнение по ГОСТ 15150-69

IP 54 — степень защиты по ГОСТ 14254-96

LIGHT — название серии
