Описание


Автоматические выключатели типа ВА47-60 предназначены для автоматического отключения источника питания при появлении сверхтоков.

Рекомендуются к применению в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.

Предельная коммутационная способность 6000 А.

168 типосполнений на 14 номинальных токов от 1 до 63 А.

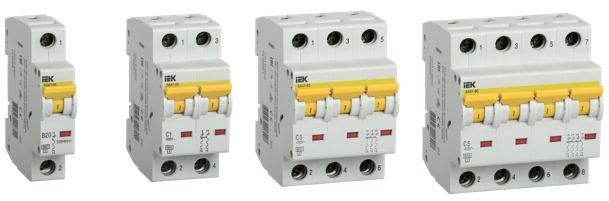

Автоматические выключатели ВА 47-60

Ассортимент


Наименование Номинальный ток, А Характеристика срабатывания расцепителя Количество изделий в упаковке Артикул
групповой транспортной
ВА 47-60 1Р IEK ВА 47-60 1Р 1А х-ка B 1 B 12 180 MVA41-1-001-B
ВА 47-60 1Р 2А х-ка B 2 B 12 180 MVA41-1-002-B
ВА 47-60 1Р 3А х-ка B 3 B 12 180 MVA41-1-003-B
ВА 47-60 1Р 4А х-ка B 4 B 12 180 MVA41-1-004-B
ВА 47-60 1Р 5А х-ка B 5 B 12 180 MVA41-1-005-B
ВА 47-60 1Р 6А х-ка B 6 B 12 180 MVA41-1-006-B
ВА 47-60 1Р 10А х-ка B 10 B 12 180 MVA41-1-010-B
ВА 47-60 1Р 16А х-ка B 16 B 12 180 MVA41-1-016-B
ВА 47-60 1Р 20А х-ка B 20 B 12 180 MVA41-1-020-B
ВА 47-60 1Р 25А х-ка B 25 B 12 180 MVA41-1-025-B
ВА 47-60 1Р 32А х-ка B 32 B 12 180 MVA41-1-032-B
ВА 47-60 1Р 40А х-ка B 40 B 12 180 MVA41-1-040-B
ВА 47-60 1Р 50А х-ка B 50 B 12 180 MVA41-1-050-B
ВА 47-60 1Р 63А х-ка B 63 B 12 180 MVA41-1-063-B
ВА 47-60 2Р IEK ВА 47-60 2Р 1А х-ка B 1 B 6 90 MVA41-2-001-B
ВА 47-60 2Р 2А х-ка B 2 B 6 90 MVA41-2-002-B
ВА 47-60 2Р 3А х-ка B 3 B 6 90 MVA41-2-003-B
ВА 47-60 2Р 4А х-ка B 4 B 6 90 MVA41-2-004-B
ВА 47-60 2Р 5А х-ка B 5 B 6 90 MVA41-2-005-B
ВА 47-60 2Р 6А х-ка B 6 B 6 90 MVA41-2-006-B
ВА 47-60 2Р 10А х-ка B 10 B 6 90 MVA41-2-010-B
ВА 47-60 2Р 16А х-ка B 16 B 6 90 MVA41-2-016-B
ВА 47-60 2Р 20А х-ка B 20 B 6 90 MVA41-2-020-B
ВА 47-60 2Р 25А х-ка B 25 B 6 90 MVA41-2-025-B
ВА 47-60 2Р 32А х-ка B 32 B 6 90 MVA41-2-032-B
ВА 47-60 2Р 40А х-ка B 40 B 6 90 MVA41-2-040-B
ВА 47-60 2Р 50А х-ка B 50 B 6 90 MVA41-2-050-B
ВА 47-60 2Р 63А х-ка B 63 B 6 90 MVA41-2-063-B
ВА 47-60 3Р IEK ВА 47-60 3Р 1А х-ка B 1 B 4 60 MVA41-3-001-B
ВА 47-60 3Р 2А х-ка B 2 B 4 60 MVA41-3-002-B
ВА 47-60 3Р 3А х-ка B 3 B 4 60 MVA41-3-003-B
ВА 47-60 3Р 4А х-ка B 4 B 4 60 MVA41-3-004-B
ВА 47-60 3Р 5А х-ка B 5 B 4 60 MVA41-3-005-B
ВА 47-60 3Р 6А х-ка B 6 B 4 60 MVA41-3-006-B
ВА 47-60 3Р 10А х-ка B 10 B 4 60 MVA41-3-010-B
ВА 47-60 3Р 16А х-ка B 16 B 4 60 MVA41-3-016-B
ВА 47-60 3Р 20А х-ка B 20 B 4 60 MVA41-3-020-B
ВА 47-60 3Р 25А х-ка B 25 B 4 60 MVA41-3-025-B
ВА 47-60 3Р 32А х-ка B 32 B 4 60 MVA41-3-032-B
ВА 47-60 3Р 40А х-ка B 40 B 4 60 MVA41-3-040-B
ВА 47-60 3Р 50А х-ка B 50 B 4 60 MVA41-3-050-B
ВА 47-60 3Р 63А х-ка B 63 B 4 60 MVA41-3-063-B
ВА 47-60 4Р IEK ВА 47-60 4Р 1А х-ка B 1 B 3 45 MVA41-4-001-B
ВА 47-60 4Р 2А х-ка B 2 B 3 45 MVA41-4-002-B
ВА 47-60 4Р 3А х-ка B 3 B 3 45 MVA41-4-003-B
ВА 47-60 4Р 4А х-ка B 4 B 3 45 MVA41-4-004-B
ВА 47-60 4Р 5А х-ка B 5 B 3 45 MVA41-4-005-B
ВА 47-60 4Р 6А х-ка B 6 B 3 45 MVA41-4-006-B
ВА 47-60 4Р 10А х-ка B 10 B 3 45 MVA41-4-010-B
ВА 47-60 4Р 16А х-ка B 16 B 3 45 MVA41-4-016-B
ВА 47-60 4Р 20А х-ка B 20 B 3 45 MVA41-4-020-B
ВА 47-60 4Р 25А х-ка B 25 B 3 45 MVA41-4-025-B
ВА 47-60 4Р 32А х-ка B 32 B 3 45 MVA41-4-032-B
ВА 47-60 4Р 40А х-ка B 40 B 3 45 MVA41-4-040-B
ВА 47-60 4Р 50А х-ка B 50 B 3 45 MVA41-4-050-B
ВА 47-60 4Р 63А х-ка B 63 B 3 45 MVA41-4-063-B
ВА 47-60 1Р IEK ВА 47-60 1Р 1А х-ка С 1 С 12 180 MVA41-1-001-C
ВА 47-60 1Р 2А х-ка С 2 С 12 180 MVA41-1-002-C
ВА 47-60 1Р 3А х-ка С 3 С 12 180 MVA41-1-003-C
ВА 47-60 1Р 4А х-ка С 4 С 12 180 MVA41-1-004-C
ВА 47-60 1Р 5А х-ка С 5 С 12 180 MVA41-1-005-C
ВА 47-60 1Р 6А х-ка С 6 С 12 180 MVA41-1-006-C
ВА 47-60 1Р 10А х-ка С 10 С 12 180 MVA41-1-010-C
ВА 47-60 1Р 16А х-ка С 16 С 12 180 MVA41-1-016-C
ВА 47-60 1Р 20А х-ка С 20 С 12 180 MVA41-1-020-C
ВА 47-60 1Р 25А х-ка С 25 С 12 180 MVA41-1-025-C
ВА 47-60 1Р 32А х-ка С 32 С 12 180 MVA41-1-032-C
ВА 47-60 1Р 40А х-ка С 40 С 12 180 MVA41-1-040-C
ВА 47-60 1Р 50А х-ка С 50 С 12 180 MVA41-1-050-C
ВА 47-60 1Р 63А х-ка С 63 С 12 180 MVA41-1-063-C
ВА 47-60 2Р IEK ВА 47-60 2Р 1А х-ка С 1 С 6 90 MVA41-2-001-C
ВА 47-60 2Р 2А х-ка С 2 С 6 90 MVA41-2-002-C
ВА 47-60 2Р 3А х-ка С 3 С 6 90 MVA41-2-003-C
ВА 47-60 2Р 4А х-ка С 4 С 6 90 MVA41-2-004-C
ВА 47-60 2Р 5А х-ка С 5 С 6 90 MVA41-2-005-C
ВА 47-60 2Р 6А х-ка С 6 С 6 90 MVA41-2-006-C
ВА 47-60 2Р 10А х-ка С 10 С 6 90 MVA41-2-010-C
ВА 47-60 2Р 16А х-ка С 16 С 6 90 MVA41-2-016-C
ВА 47-60 2Р 20А х-ка С 20 С 6 90 MVA41-2-020-C
ВА 47-60 2Р 25А х-ка С 25 С 6 90 MVA41-2-025-C
ВА 47-60 2Р 32А х-ка С 32 С 6 90 MVA41-2-032-C
ВА 47-60 2Р 40А х-ка С 40 С 6 90 MVA41-2-040-C
ВА 47-60 2Р 50А х-ка С 50 С 6 90 MVA41-2-050-C
ВА 47-60 2Р 63А х-ка С 63 С 6 90 MVA41-2-063-C
ВА 47-60 3Р IEK ВА 47-60 3Р 1А х-ка С 1 С 4 60 MVA41-3-001-C
ВА 47-60 3Р 2А х-ка С 2 С 4 60 MVA41-3-002-C
ВА 47-60 3Р 3А х-ка С 3 С 4 60 MVA41-3-003-C
ВА 47-60 3Р 4А х-ка С 4 С 4 60 MVA41-3-004-C
ВА 47-60 3Р 5А х-ка С 5 С 4 60 MVA41-3-005-C
ВА 47-60 3Р 6А х-ка С 6 С 4 60 MVA41-3-006-C
ВА 47-60 3Р 10А х-ка С 10 С 4 60 MVA41-3-010-C
ВА 47-60 3Р 16А х-ка С 16 С 4 60 MVA41-3-016-C
ВА 47-60 3Р 20А х-ка С 20 С 4 60 MVA41-3-020-C
ВА 47-60 3Р 25А х-ка С 25 С 4 60 MVA41-3-025-C
ВА 47-60 3Р 32А х-ка С 32 С 4 60 MVA41-3-032-C
ВА 47-60 3Р 40А х-ка С 40 С 4 60 MVA41-3-040-C
ВА 47-60 3Р 50А х-ка С 50 С 4 60 MVA41-3-050-C
ВА 47-60 3Р 63А х-ка С 63 С 4 60 MVA41-3-063-C
ВА 47-60 4Р IEK ВА 47-60 4Р 1А х-ка С 1 С 3 45 MVA41-4-001-C
ВА 47-60 4Р 2А х-ка С 2 С 3 45 MVA41-4-002-C
ВА 47-60 4Р 3А х-ка С 3 С 3 45 MVA41-4-003-C
ВА 47-60 4Р 4А х-ка С 4 С 3 45 MVA41-4-004-C
ВА 47-60 4Р 5А х-ка С 5 С 3 45 MVA41-4-005-C
ВА 47-60 4Р 6А х-ка С 6 С 3 45 MVA41-4-006-C
ВА 47-60 4Р 10А х-ка С 10 С 3 45 MVA41-4-010-C
ВА 47-60 4Р 16А х-ка С 16 С 3 45 MVA41-4-016-C
ВА 47-60 4Р 20А х-ка С 20 С 3 45 MVA41-4-020-C
ВА 47-60 4Р 25А х-ка С 25 С 3 45 MVA41-4-025-C
ВА 47-60 4Р 32А х-ка С 32 С 3 45 MVA41-4-032-C
ВА 47-60 4Р 40А х-ка С 40 С 3 45 MVA41-4-040-C
ВА 47-60 4Р 50А х-ка С 50 С 3 45 MVA41-4-050-C
ВА 47-60 4Р 63А х-ка С 63 С 3 45 MVA41-4-063-C
ВА 47-60 1Р IEK ВА 47-60 1Р 1А х-ка D 1 D 12 180 MVA41-1-001-D
ВА 47-60 1Р 2А х-ка D 2 D 12 180 MVA41-1-002-D
ВА 47-60 1Р 3А х-ка D 3 D 12 180 MVA41-1-003-D
ВА 47-60 1Р 4А х-ка D 4 D 12 180 MVA41-1-004-D
ВА 47-60 1Р 5А х-ка D 5 D 12 180 MVA41-1-005-D
ВА 47-60 1Р 6А х-ка D 6 D 12 180 MVA41-1-006-D
ВА 47-60 1Р 10А х-ка D 10 D 12 180 MVA41-1-010-D
ВА 47-60 1Р 16А х-ка D 16 D 12 180 MVA41-1-016-D
ВА 47-60 1Р 20А х-ка D 20 D 12 180 MVA41-1-020-D
ВА 47-60 1Р 25А х-ка D 25 D 12 180 MVA41-1-025-D
ВА 47-60 1Р 32А х-ка D 32 D 12 180 MVA41-1-032-D
ВА 47-60 1Р 40А х-ка D 40 D 12 180 MVA41-1-040-D
ВА 47-60 1Р 50А х-ка D 50 D 12 180 MVA41-1-050-D
ВА 47-60 1Р 63А х-ка D 63 D 12 180 MVA41-1-063-D
ВА 47-60 2Р IEK ВА 47-60 2Р 1А х-ка D 1 D 6 90 MVA41-2-001-D
ВА 47-60 2Р 2А х-ка D 2 D 6 90 MVA41-2-002-D
ВА 47-60 2Р 3А х-ка D 3 D 6 90 MVA41-2-003-D
ВА 47-60 2Р 4А х-ка D 4 D 6 90 MVA41-2-004-D
ВА 47-60 2Р 5А х-ка D 5 D 6 90 MVA41-2-005-D
ВА 47-60 2Р 6А х-ка D 6 D 6 90 MVA41-2-006-D
ВА 47-60 2Р 10А х-ка D 10 D 6 90 MVA41-2-010-D
ВА 47-60 2Р 16А х-ка D 16 D 6 90 MVA41-2-016-D
ВА 47-60 2Р 20А х-ка D 20 D 6 90 MVA41-2-020-D
ВА 47-60 2Р 25А х-ка D 25 D 6 90 MVA41-2-025-D
ВА 47-60 2Р 32А х-ка D 32 D 6 90 MVA41-2-032-D
ВА 47-60 2Р 40А х-ка D 40 D 6 90 MVA41-2-040-D
ВА 47-60 2Р 50А х-ка D 50 D 6 90 MVA41-2-050-D
ВА 47-60 2Р 63А х-ка D 63 D 6 90 MVA41-2-063-D
ВА 47-60 3Р IEK ВА 47-60 3Р 1А х-ка D 1 D 4 60 MVA41-3-001-D
ВА 47-60 3Р 2А х-ка D 2 D 4 60 MVA41-3-002-D
ВА 47-60 3Р 3А х-ка D 3 D 4 60 MVA41-3-003-D
ВА 47-60 3Р 4А х-ка D 4 D 4 60 MVA41-3-004-D
ВА 47-60 3Р 5А х-ка D 5 D 4 60 MVA41-3-005-D
ВА 47-60 3Р 6А х-ка D 6 D 4 60 MVA41-3-006-D
ВА 47-60 3Р 10А х-ка D 10 D 4 60 MVA41-3-010-D
ВА 47-60 3Р 16А х-ка D 16 D 4 60 MVA41-3-016-D
ВА 47-60 3Р 20А х-ка D 20 D 4 60 MVA41-3-020-D
ВА 47-60 3Р 25А х-ка D 25 D 4 60 MVA41-3-025-D
ВА 47-60 3Р 32А х-ка D 32 D 4 60 MVA41-3-032-D
ВА 47-60 3Р 40А х-ка D 40 D 4 60 MVA41-3-040-D
ВА 47-60 3Р 50А х-ка D 50 D 4 60 MVA41-3-050-D
ВА 47-60 3Р 63А х-ка D 63 D 4 60 MVA41-3-063-D
ВА 47-60 4Р IEK ВА 47-60 4Р 1А х-ка D 1 D 3 45 MVA41-4-001-D
ВА 47-60 4Р 2А х-ка D 2 D 3 45 MVA41-4-002-D
ВА 47-60 4Р 3А х-ка D 3 D 3 45 MVA41-4-003-D
ВА 47-60 4Р 4А х-ка D 4 D 3 45 MVA41-4-004-D
ВА 47-60 4Р 5А х-ка D 5 D 3 45 MVA41-4-005-D
ВА 47-60 4Р 6А х-ка D 6 D 3 45 MVA41-4-006-D
ВА 47-60 4Р 10А х-ка D 10 D 3 45 MVA41-4-010-D
ВА 47-60 4Р 16А х-ка D 16 D 3 45 MVA41-4-016-D
ВА 47-60 4Р 20А х-ка D 20 D 3 45 MVA41-4-020-D
ВА 47-60 4Р 25А х-ка D 25 D 3 45 MVA41-4-025-D
ВА 47-60 4Р 32А х-ка D 32 D 3 45 MVA41-4-032-D
ВА 47-60 4Р 40А х-ка D 40 D 3 45 MVA41-4-040-D
ВА 47-60 4Р 50А х-ка D 50 D 3 45 MVA41-4-050-D
ВА 47-60 4Р 63А х-ка D 63 D 3 45 MVA41-4-063-D

Преимущества


  • Широкий ассортимент времятоковых характеристик В, C, D (включая токи до 6А);
  • Два типа защиты от сверхтоков: тепловая и электромагнитная;
  • Независимый индикатор положения контактов;
  • Защелка на DIN-рейку с двойным фиксированным положением;
  • Широкий диапазон рабочих температур от — 40°С до +50°С;
  • Увеличенная дугогасительная камера (13 пластин);
  • Возможность двойного присоединения (PIN и FORK) как со стороны сети, так и со стороны нагрузки;
  • Модернизированная конструкция механизма расцепления обеспечивает повышенную предельную коммутационную способность 6 кА;
  • Напайка на контактной группе из серебросодержащего композита;
  • Широкая рукоятка для удобства включения/выключения автоматического выключателя;
  • Монолитная лицевая панель увеличивает прочность корпуса.

Особенности конструкции


Конструкция предусматривает два типа защиты от сверхтоков, что существенно повышает защищенность распределительных и групповых цепей Внедрена новая конструкция механизма свободного расцепления (значительно уменьшено время разрыва контактов)
Увеличенная дугогасительная камера позволяет разбить электрическую дугу на большое количество маленьких дуг, тем самым быстрее её погасить Напайка на контактной группе выполнена из серебросодержащего композита
Возможность использования шин (PIN, FORK) Токоведущие части изготовлены из высококачественной электротехнической меди
Двойная искрогасящая решетка на выходе дугогасительной камеры, повышает пожаробезопасность аппарата препятствуя выбрасыванию продуктов горения наружу Увеличенный размер головки винта с универсальным шлицом (+, -) облегчает монтаж и предотвращает выпадение винтов при установке
Монолитная лицевая панель увеличивает прочность корпуса

Технические характеристики


Соответствуют стандартам ГОСТ Р 50345
Номинальное напряжение частотой 50Гц, В 230 / 400
Номинальный ток, А 1,2,3,4,5,6,10,16,20,25,32,40,50,63
Номинальная отключающая способность, А 6 000
Напряжение постоянного тока, В/ полюс 48
Характеристики срабатывания электромагнитного расцепителя B, С, D
Число полюсов 1,2,3,4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость, циклов В-О, не менее 6000
Механическая износостойкость, циклов В-О, не менее 20000
Максимальное сечение присоединяемых проводов, мм2 25
Наличие драгоценных металлов (серебро), г/полюс, не более 0,5
Масса 1 полоса, кг, не более 0,2
Диапазон рабочих температур, ?С — 40 — + 50

Габаритные размеры
