Описание


Концевые выключатели IEK предназначены для коммутации электрических цепей управления переменного и постоянного тока под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Выключатели выполнены в соответствии с требованиями ГОСТ 30011.5.1.

Концевые выключатели

Ассортимент


Фото Наименование Количество в транспортной упаковке, шт. Степень защиты Артикул
ВК-200-БР-11-67У2-21, IP67, IEK ВК-200-БР-11-67У2-21, IP67, IEK 50 IP67 KV-1-200-1
ВК-300-БР-11-67У2-21, IP67, IEK ВК-300-БР-11-67У2-21, IP67, IEK 50 IP67 KV-1-300-1
ВП 16Г-23Б-231-55 У2.3, 1з+1р, IP55, IEK ВП 16Г-23Б-231-55 У2.3, 1з+1р, IP55, IEK 50 IP55 KV-1-16-1
ВПК-2010-БУХЛ4 Д/Т, IP00, IEK ВПК-2010-БУХЛ4 Д/Т, IP00, IEK 100 IP00 KV-1-2010-1
ВПК-2110-БУ2, толкатель, IP65, IEK ВПК-2010-БУХЛ4, толкатель, IP00, IEK 100 IP00 KV-2-2010-1
ВПК-2110-БУ2, толкатель, IP65, IEK
ВПК-2110-БУ2, толкатель, IP65, IEK
100 IP65 KV-1-2110-1
ВПК-2111-БУ2, толкатель с роликом, IP65, IEK ВПК-2111-БУ2, толкатель с роликом, IP65, IEK 60 IP65 KV-1-2111-1
ВПК-2112-БУ2, рычаг с роликом, IP65, IEK ВПК-2112-БУ2, рычаг с роликом, IP65, IEK 60 IP65 KV-1-2112-1
ВУ-150М У2, 1 комм. цепь, IP44, IEK ВУ-150М У2, 1 комм. цепь, IP44, IEK 10 IP44 KV-1-150-1
	ВУ-250М У2, 2 комм. цепи, IP44, IEK ВУ-250М У2, 2 комм. цепи, IP44, IEK 10 IP44 KV-1-250-1
КУ-701 У1, рычаг с роликом, 10А, IP44, 2 эл. цепи IEK КУ-701 У1, рычаг с роликом, 10А, IP44, 2 эл. цепи IEK 6 IP44 KV-1-701-1
КУ-703 У1, рычаг с грузом, 10А, IP44, 2 эл. цепи, б/п IEK КУ-703 У1, рычаг с грузом, 10А, IP44, 2 эл. цепи, б/п IEK 4 IP44 KV-1-703-1
	КУ-704 У1, W- образный рычаг, 10А, IP44, 2 эл. цепи, IEK КУ-704 У1, W- образный рычаг, 10А, IP44, 2 эл. цепи, IEK 8 IP44 KV-1-704-1
КУ-701 У1, рычаг с роликом, 10А, IP44, 2 эл. цепи IEK НВ-701 У1, рычаг с 1-ой педалью, 10А, IP44, 2 эл. цепи, IEK 6 IP44 KV-2-701-1

Технические характеристики


Концевые выключатели серии ВПК

Параметр Значение
Ток продолжительного режима, А 10
Номинальное напряжение переменного тока для категории применения AC-11, В до 690
Номинальное напряжение постоянного тока для категории применения DC-11, В до 400
Допустимое количество включений в час, не более 600
Тип сальника для ввода внешних проводов
(в комплект не входит)
МG20
Прямой ход штока, мм, не менее 5,3
Полный ход штока, мм, не более 8,5
Контактная группа 1з+1р
Усилие прямого срабатывания, Н, не более 40
Механическая износостойкость, циклов включения/отключения 1 000 000
Срок службы, не менее, лет 10

Концевые выключатели серии ВП

Параметр Значение
Ток продолжительного режима, А 16
Номинальное напряжение переменного тока, В до 690
Частота переменного тока, Гц 50; 60
Номинальное напряжение постоянного тока, В до 400
Тип сальника для ввода внешних проводов

(в комплект не входит)

МG20
Прямой рабочий ход, градус 10±3
Дополнительный ход, градус, не более 30
Контактная группа 1з+1р
Усилие прямого срабатывания, Н, не более 50
Усилие обратного срабатывания, Н, не менее 2
Механическая износостойкость, циклов включения/отключения 14 000 000
Коммутационная износостойкость, циклов включения/отключения на переменном токе 1 000 000
на постоянном токе 1 600 000
Тип привода ВП 16Г-23Б-231-55 У2.3 Рычаг с роликом. Самовозврат
Степень защиты по ГОСТ 14254

при установке сальника MG20

IP55
Срок службы, не менее, лет 10

Концевые выключатели серии ВК

Параметр Значение
Ток продолжительного режима, А 16
Номинальное напряжение переменного тока для категории применения AC-11, В 230, 400, 690
Номинальное напряжение постоянного тока для категории применения DC-11, В 110, 220, 400
Допустимое количество включений в час, не более 600
Тип сальника для ввода внешних проводов (входит в комплект ВК-300, не входит в комплект ВК-200) МG20
Максимальное сечение присоединяемых проводников, мм2 2×1,5 мм2 или 1×2,5 мм2
Тип привода Рычаг с роликом
Фиксация Ход вправо. Самовозврат рычага
Контактная группа 1з+1р
Максимальная линейная скорость поворота

приводного рычага, м/с, не более

100
Механическая износостойкость, циклов включения/отключения 1 000 000
Степень защиты по ГОСТ 14254

при установке сальника MG20

IP67
Срок службы, не менее, лет 10

Концевые выключатели серии ВУ

Параметр Значение
Ток продолжительного режима, А 10
Ток включения, А 50
Ток отключения при индуктивной нагрузке, А при напряжении переменного тока для категории применения AC-11 120 В 2,5
230 В 1,6
400 В 0,6
при напряжении до 400 В постоянного тока для категории применения DC-11 10
Допустимое количество включений в час, не более 600
Тип сальника для ввода внешних проводов (входит в комплект) РG13,5
Максимальное сечение присоединяемых проводников, мм2 2×1,5 мм2 или 1×2,5 мм2
Тип привода замыкание и размыкание коммутируемых цепей производится поворотом вала шпиндельного типа
Передаточное отношение редуктора 1:50
Количество коммутируемых цепей ВУ-150М 1
ВУ-250М 2
Степень защиты по ГОСТ 14254 IP44
Срок службы, не менее, лет 10

Концевые выключатели серии КУ-700, НВ-700

Параметр Значение
КУ-701 У1 КУ-703 У1 КУ-704 У1 НВ-701 У1
Контактная группа 1з+1р
Ток продолжительного режима, А 10
Номинальное напряжение переменного тока для категории применения AC-11, В 230, 400
Номинальное напряжение постоянного тока для категории применения DC-11, В 110, 220, 400
Допустимое количество включений в час, не более 600
Тип сальника для ввода внешних проводов

(входит в комплект)

МG32
Максимальный угол наклона рычага, градус 30
Угол несрабатывания, градус ≤3
Механическая износостойкость, циклов включения/отключения 1 000 000
Степень защиты по ГОСТ 14254 IP44
Срок службы, не менее, лет 10

Габаритные размеры

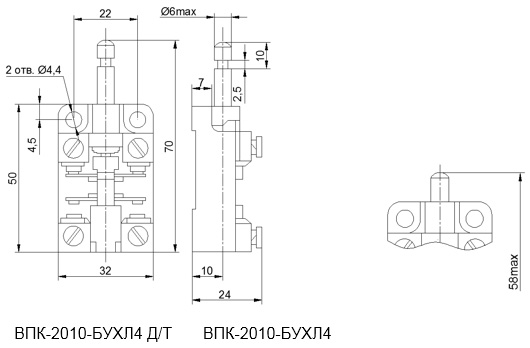

Габаритные и установочные размеры выключателей ВПК-2010-БУХЛ4 Д/Т, ВПК-2010-БУХЛ4.

Габаритные и установочные размеры выключателей ВПК-2010-БУХЛ4 Д/Т, ВПК-2010-БУХЛ4.

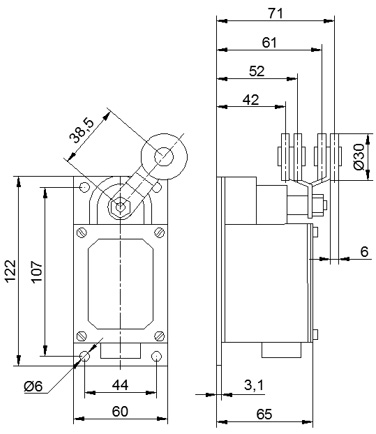

Габаритные и установочные размеры выключателей ВП16
Габаритные и установочные размеры выключателей ВП16 IEK

Габаритные и установочные размеры выключателей ВК-200, ВК-300

Габаритные и установочные размеры выключателей ВК-200, ВК-300

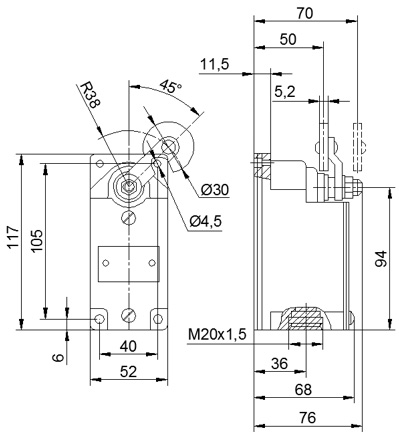

Габаритные и установочные размеры выключателей ВУ-150М, ВУ-250М

Габаритные и установочные размеры выключателей ВУ-150М, ВУ-250М IEK


Габаритные и установочные размеры выключателей КУ-700, НВ-700

КУ-701 У1 IEKКУ-704 У1 IEKКУ-704 У1 IEKНВ-701 У1 IEK
