Описание



Корпуса распределительные ЩРН(В) серии PRO предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

Ассортимент


Изображение Наименование Кол-во мод. Цвет Характеристики Габаритные размеры (ВхШхГ), мм Артикул

ЩРв-12з-0 36 УХЛ3 IP31 PRO 12 RAL 7035 Масса 2,5кг Корпус: 335×310×130;
Ниша: 300×275×120
MKM15-V-12-31-ZU

ЩРв-24з-0 36 УХЛ3 IP31 PRO 24 RAL 7035 Масса 3,2кг Корпус: 460×310×130;
Ниша: 425×275×120
MKM15-V-24-31-ZU
ЩРв-36з-0 36 УХЛ3 IP31 PRO 36 RAL 7035 Масса 4,1кг Корпус: 585×310×130;
Ниша: 550×275×120
MKM15-V-36-31-ZU
ЩРв-48з-0 36 УХЛ3 IP31 PRO 48 RAL 7035 Масса 4,9кг Корпус: 710×310×130;
Ниша: 675×275×120
MKM15-V-48-31-ZU
ЩРв-2×24з-0 36 УХЛ3 IP31 PRO 48 RAL 7035 Масса 6,1кг Корпус: 460×600×130;
Ниша: 425×565×120
MKM15-V-2×24-31-ZU
ЩРв-2×36з-0 36 УХЛ3 IP31 PRO 72 RAL 7035 Масса 7,6кг Корпус: 585×600×130;
Ниша: 550×565×120
MKM15-V-2×36-31-ZU
ЩРв-2×48з-0 36 УХЛ3 IP31 PRO 96 RAL 7035 Масса 9,1кг Корпус: 710×600×130;
Ниша: 675×565×120
MKM15-V-2×48-31-ZU
ЩРн-12з-0 36 УХЛ3 IP31 PRO 12 RAL 7035 Количество вводов: 3 отверстия Ø31 (снизу). Масса 3,2кг. Корпус: 335×310×130 MKM15-N-12-31-ZU
ЩРн-24з-0 36 УХЛ3 IP31 PRO 24 RAL 7035 Количество вводов: 3 отверстия Ø31 (снизу). Масса 4,2кг. Корпус: 460×310×130 MKM15-N-24-31-ZU
ЩРн-36з-0 36 УХЛ3 IP31 PRO 36 RAL 7035 Количество вводов: 3 отверстия Ø31 (снизу). Масса 5,2кг. Корпус: 585×310×130 MKM15-N-36-31-ZU
ЩРн-48з-0 36 УХЛ3 IP31 PRO 48 RAL 7035 Количество вводов: 3 отверстия Ø31 (снизу). Масса 6,2кг. Корпус: 710×310×130 MKM15-N-48-31-ZU
ЩРн-2×24з-0 36 УХЛ3 IP31 PRO 48 RAL 7035 Количество вводов: 6 отверстия Ø31 (снизу). Масса 7,5кг. Корпус: 460×600×130 MKM15-N-2×24-31-ZU
ЩРн-2×36з-0 36 УХЛ3 IP31 PRO 72 RAL 7035 Количество вводов: 6 отверстия Ø31 (снизу). Масса 9,3кг. Корпус: 585×600×130 MKM15-N-2×36-31-ZU
ЩРн-2×48з-0 36 УХЛ3 IP31 PRO 96 RAL 7035 Количество вводов: 6 отверстия Ø31 (снизу). Масса 11,1кг. Корпус: 710×600×130 MKM15-N-2×48-31-ZU
ЩРн-12з-1 У2 IP54 PRO 12 RAL 7035 Количество вводов: 5 отверстий Ø31 (снизу). Масса 4,3кг. Корпус: 329×310×135 MKM16-N-12-54-ZU
ЩРн-24з-1 У2 IP54 PRO 24 RAL 7035 Количество вводов: 5 отверстий Ø31 (снизу). Масса 5,7кг. Корпус: 454×310×135 MKM16-N-24-54-ZU
ЩРн-36з-1 У2 IP54 PRO 36 RAL 7035 Количество вводов: 5 отверстий Ø31 (снизу). Масса 7кг. Корпус: 579×310×135 MKM16-N-36-54-ZU
ЩРн-48з-1 У2 IP54 PRO 48 RAL 7035 Количество вводов: 5 отверстий Ø31 (снизу). Масса 8,3кг. Корпус: 704×310×135 MKM16-N-48-54-ZU
ЩРн-2×24з-1 У2 IP54 PRO 48 RAL 7035 Количество вводов: 10 отверстий Ø31 (снизу). Масса 10кг. Корпус: 454×620×135 MKM16-N-2×24-54-ZU
ЩРн-2×36з-1 У2 IP54 PRO 72 RAL 7035 Количество вводов: 10 отверстий Ø31 (снизу). Масса 12,3кг. Корпус: 579×620×135 MKM16-N-2×36-54-ZU
ЩРн-2×48з-1 У2 IP54 PRO 96 RAL 7035 Количество вводов: 10 отверстий Ø31 (снизу). Масса 14,5кг. Корпус: 704×620×135 MKM16-N-2×48-54-ZU

Преимущества


  • Удобство и простота сборки благодаря съемной монтажной раме.
  • Высокая электробезопасность – наличие защитной оперативной панели.
  • Жесткость конструкции.
  • Возможность установки шин сверху и снизу.
  • Увеличенное расстояние между задней стенкой и DIN-рейками для удобства прокладки проводов.
  • Жесткая и легкая конструкция.
  • Унифицированный модельный ряд.
  • Стильный дизайн.
  • Перенавешиваемые дверцы в корпусах IP31.
  • Сертификат соответствия.

Особенности конструкции

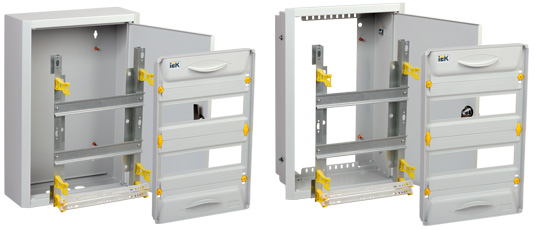

ЩРН(В) PRO IEK

Съемная монтажная рама

- возможность производить монтаж вне корпуса;
- удобство и простота сборки;
- DIN-рейки установлены с шагом 125 мм;
- увеличенное расстояние между задней стенкой и DIN-рейками для удобства прокладки кабеля.

Защитная оперативная панель


Предоставляет возможность опломбировки корпуса, исключает поражение током в ходе эксплуатации.

Суппорт для шин ЩРН(В) PRO IEK

Суппорт для шин

Безопасность эксплуатации, возможность установки суппортов сверху и снизу.

В суппорта можно установить следующие шины (заказываются отдельно):

- YNN11-12-100 Шина PEN «земля-ноль» 6×9мм 12/2
- YNN11-24-100 Шина PEN «земля-ноль» 6×9мм 24/2
- YNN21-24-100 Шина PEN «земля-ноль» 8×12мм 24/2
Заглушка 12 модулей серия UNIVERSAL (артикул YIS50-12-K03)
В комплектацию не входит, заказывается отдельно.

Перфорация на задней планке корпусов ЩРВ серии PRO


Позволяет закреплять провода с помощью хомутов.

В ЩРВ PRO предусмотрена возможность установки корпуса после прокладки кабеля и проводов: удобный и легкий монтаж в нишу.

Болты на боковых стенках ЩРВ серии PRO


Фиксация корпуса в нише.


Стильный дизайн


Скошенные углы корпусов ЩРН(В) серии PRO в соответствии с тенденциями рынка.
   Шпильки заземления – во всех корпусах ЩРН(В) серии PRO.

Технические характеристики


  • Вид установки: навесной, встраиваемый
  • Номинальный ток: до 125А
  • Тип покрытия: порошковое, шагрень (матовое)
  • Цвет: IP31 - RAL 7035; IP54 - RAL 7035
  • Степень защиты: навесных – IP31, IP54; встраиваемых - IP31
  • Тип применяемых аппаратов: модульные
  • Климатическое исполнение: УХЛ3 для IP31; У2 для IP54
  • Ввод проводников: ЩРВ серии PRO – сверху и снизу; ЩРН серии PRO - снизу
  • Толщина металла, мм: 0,8–1,0
  • Угол открытия двери: 105°

Габаритные размеры






































Комплектация


Съемная монтажная рама Оперативная панель и пластиковые элементы
Суппорт для шин обеспечивает безопасную эксплуатацию. Возможность установки суппорта сверху и снизу. Перфорация на задней планке корпусов ЩРв серии PRO позволяет закреплять провода с помощью хомутов.
Скошенные углы корпусов ЩРн(в) серии PRO в соответствии с тенденциями рынка. Болты на боковых стенках ЩРв серии PRO позволяют фиксировать корпуса в нише.
Во всех корпусах ЩРн(в) серии PRO есть шпильки заземления. В ЩРв PRO предусмотрена возможность установки корпуса после прокладки кабеля и проводов: удобный и легкий монтаж в нишу.
Знаки электробезопасности Маркировочная таблица

Цвет



RAL 7035

Расшифровка обозначений


Корпус металлический ЩРн-12з-1 У2 IP54 PRO

    Щ – щит
    Р - распределительный
    н - навесной

    12 – 2х48 - максимальное количество модулей
    з - с замком

    1 - номер модификации

    У2 - климатическое исполнение по Г0СТ15150
    IP54 - степень защиты по ГОСТ 14254
    PRO – название серии


Корпус металлический ЩРв-12з-0 36 УХЛ3 IP31 PRO


    Щ – щит
    Р - распределительный
    в - встраиваемый

    12 – 2х48 - максимальное количество модулей
    з - с замком

    0 - номер модификации

    3 - тип покрытия ЭПК/шагрень (матовое)
    6 - цвет краски RAL 7035

    УХЛ3 - климатическое исполнение по Г0СТ15150
    IP31 - степень защиты по ГОСТ 14254
    PRO – название серии
