Описание


Пускатели серии ПРК-32 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции «Автомата защиты двигателя» и функции ручного пускателя.

Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений.

Категория применения АС-3.

По своим конструктивным и техническим характеристикам пускатели кнопочные серии ПРК соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.2-99,

ГОСТ Р 50030.4.1-2002. Пускатели кнопочные серии ПРК прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС С-МЕ01.В04759.

Типоисполнение реле РТИ-3353; РТИ-3355 РТИ-3357; РТИ-3359 РТИ-3361; РТИ-3363 РТИ-3365

Ассортимент


Наименование Ток уставки, А Количество в транспортной упаковке Количество в групповой упаковке Артикул
Пускатель ПРК32-0,63 In=0,63 A Ir=0,4-0,63 A Ue660 В IEK 0,4+0,63 50 1 DMS11-C63
Пускатель ПРК32-1 In=1 A Ir=0,63-1 A Ue 660 В IEK 0,63+1,0 50 1 DMS11-001
Пускатель ПРК32-1,6 In=1,6 A Ir=1-1,6 A Ue660 В IEK 1,0 + 1,6 50 1 DMS11-D16
Пускатель ПРК32-2,5 In=2,5A Ir=1,6-2,5A Ue660B IEK 1,6+2,5 50 1 DMS11-D25
Пускатель ПРК32-4 In=4 A Ir=2,5-4 A Ue660 В IEK 2,5+4,0 50 1 DMS11-004
Пускатель ПРК32-6,3 In=6,3 A Ir=4-6,3 A Ue660 В IEK 4,0+6,3 50 1 DMS11-D63
Пускатель ПРК32-10 In=10 A Ir=6-10 A Ue660 В IEK 6,0 + 10,0 50 1 DMS11-010
Пускатель ПРК32-14 In=14 A Ir=9-14 A Ue660 В IEK 9,0 + 14,0 50 1 DMS11-014
Пускатель ПРК32-18 In=18 A Ir=13-18 A Ue660 В IEK 13,0+18,0 50 1 DMS11-018
Пускатель ПРК32-25 In=25 A Ir=20-25 A Ue 660 В IEK 20,0+25,0 50 1 DMS11-025
Пускатель ПРК32-25 In=25 A Ir=20-25 A Ue 660 В IEK 20,0+25,0 50 1 DMS11-025
Пускатель ПРК64-25 In=25A Ir=16-25A Ue 660В IEK 16-25 24 1 DMS22-25
Пускатель ПРК64-40 In=40A Ir=25-40A Ue 660В IEK 25-40 24 1 DMS22-40
Пускатель ПРК64-63 In=64A Ir=40-63A Ue 660В IEK 40-63 24 1 DMS22-63
Пускатель ПРК64-80 In=80A Ir=56-80A Ue 660В IEK 56-80 24 1 DMS22-80

Особенности конструкции


Устройство блокировки включения ручного пускателя серии ПРК32 с помощью навесного замка. Возможна совместная уста-новка двух ДК32 или ДК32 и ДК/АК32
Возможность увеличения количества вспомогательных контактов. Все части автоматического выключателя защищены от прямого прикосновения.
Экономия места и времени при монтаже выключателя серии ПРК32. Удобство и легкость регулирования диапазона уставки срабатывания теплового расцепителя. Кнопкой тест можно проверить ПРК32 без подключения в электроцепь. Большой диапазон температуры, способствующей использование выключателей. Силовые клеммы и клеммы цепи управления имеют одинаковые размеры винта, что позволяет использовать одну отвертку.
Дополнительные и аварийные контакты в одном корпусе ДК/АК32. Защитная оболочка с пово-ротно-нажимной кнопкой «СТОП» и прозрачным защит-ным протектором под кнопку «ПУСК», обеспечивающая степень защиты IP54 по ГОСТ 14254.

Технические характеристики


Наименование параметра Значение параметра
ПРК32 ПРК64
Номинальное рабочее напряжение Ue, В 230, 400, 660 230,4
Номинальная частота сети, Гц 50
Номинальный ток In, А 0,63 1 1,6 2,5 4 6,3 10 14 18 25 25 40 64 80
Номинальное импульсное выдерживаемое напряжение Uimp, В 8000
Коммутационное перенапряжение, не более, В 8000
Номинальное напряжение изоляции Ui, В 660
Класс расцепления (защиты) 10 10А
Диапазон регулирования уставки срабатывания теплового расцепителя Ir, А 0,4 ÷ 0,63 0,63 ÷ 1,0 1,0 ÷ 1,6 1,6 ÷ 2,5 2,5 ÷ 4,0 4,0 ÷ 6,3 6,0 ÷ 10 9,0 ÷ 14 13 ÷ 18 20 ÷ 25 16 ÷ 25 25 ÷ 40 40 ÷ 63 56 ÷ 80
Уставка электромагнитного расцепителя, А 8 13 22,5 33,5 51 78 138 170 223 327 327 480 756 960
Номинальная мощность управляемого электродвигателя в категории применения АС-3, P, кВт 230 В 0,12 0,18 0,2 0,37 0,75 1,1 2,2 3 4 5,5 7,5 11 15 25
400 В 0,21 0,31 0,37 0,75 1,5 2,2 4 5,5 7,5 11 11 18,5 30 40
660 В 0,37 0,55 1,1 1,5 3 4 7,5 9 11 18,5 Не предназначены
Номинальный предельный отключающий ток короткого замыкания Icu, кА 230 В 100 100 100 100 100 100 100 100 100 50 50 50 50 50
400 В 100 100 100 100 100 100 100 15 15 15 15 15 15 15
660 В 100 100 100 3 3 3 3 3 3 3 Не предназначены
Электрическая износостойкость, циклов В/О 10 000
Механическая износостойкость, циклов В/О 10 000
Климатическое исполнение по ГОСТ 15150 УХЛ3.1
Срок службы, лет, не менее 10

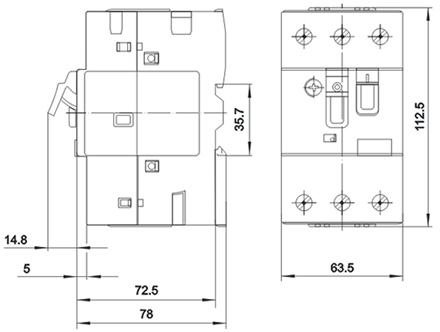

Габаритные размеры



ПРК64 IEK
