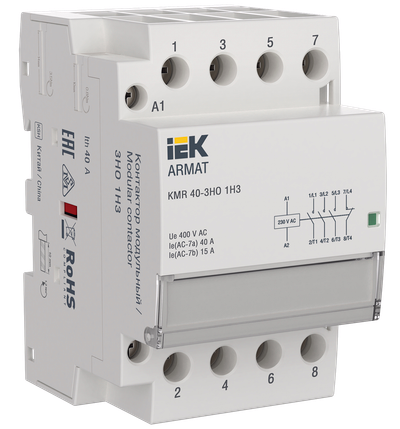

ARMAT Контактор модульный KMR 40А 230В AC 3НО 1 НЗ IEK
Новинка
Артикул:
Основные характеристики
| Номинальный рабочий ток, А | 40 |
| Номин раб напряжение, В | 400 |
| Тип напряжения - рабочее напряжение | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 3 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
Описание
Контакторы модульные типа KMR ARMAT разработаны специально для коммутации цепей освещения, управления системами отопления, электродвигателями и насосным оборудованием. Контакторы имеют следующий ряд номинального напряжения цепи управления: 12, 24, 48, 230 В. Контакторы имеют следующий ряд номинального тока в категории применения АС-1 (AC-7a): 16, 20, 25, 40, 63, 100 А. Бесшумная работа катушки управления и отсутствие постороннего звука и вибрации контактов – это отличительные преимущества данной линейки. Наличие в ассортименте универсальной катушки управления (AC/DC) и дополнительных контактов расширяет применимость в различных областях.
Преимущества
- Наличие индикатора состояния положения контактной группы – позволяет облегчить визуальную диагностику и оперативно определить состояние контактной группы
- Наличие защитной крышки для маркировки – специализированное место для маркировки и защитная крышка продлевают срок службы маркировки и облегчает ее монтаж
- Быстрое подключение дополнительных устройств на защелках – это увеличивает вариативность подключений, а монтаж дополнительных устройств на защелках снижает время при монтаже
- Корпус из первичного пластика – не поддерживает горение до 960 оС, что гарантирует безопасную работу даже при высоких температурах эксплуатации
- Безопасный вывод с защитной шторкой – исключает неправильное подключение и ошибку при монтаже
- Наличие двухпозиционной защелки – облегчает монтаж и демонтаж контактора
Особенности конструкции
Технические характеристики
| Номинальный рабочий ток, А | 40 |
| Номин раб напряжение, В | 400 |
| Тип напряжения - рабочее напряжение | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 3 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Напряжение цепи управления, В | 230 |
| Тип напряжения - цепь управления | Переменный (AC) |
| Монтажная глубина - ниши, мм | 68 |
| Категория применения | АС-1, АС-3, АС-7а, АС-7b |
| С ручным управлением | Нет |
| Номин рабочий ток Ie при AC-1 400 В, А | 40 |
| Макс мощность люминесц ламп, ВА | - |
| Степень защиты - IP | IP20 |
| Модульное исполнение | Да |
| Макс мощность ламп накаливания, Вт | - |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Условный номин ток короткого замыкания Iq, кА | 3 |
| Ширина по количеству модульных расстояний | 3 |
| Тип подключения силовой электрич цепи | Винтовое соединение |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 40 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084594867 | 4610084594874 | 4610084594881 |
| Вес брутто, кг | 0.388 | 1.551 | 15.506 |
| Вес нетто, кг | 0.313 | 1.25 | 12.5 |
| Объем, м^3 | 0.000691 | 0.002764 | 0.02764 |
| Длина, см | 9.6 | 25.3 | 50.5 |
| Высота, см | 8.6 | 8.7 | 19.6 |
| Ширина, см | 6.5 | 9.7 | 27.9 |
| Способ нанесения информации | На коробку | На коробку | На стикер |
