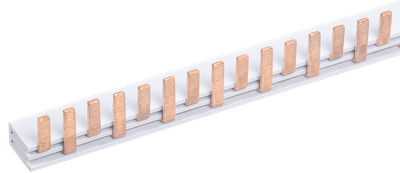

Шина соединительная типа PIN (штырь) 63A 108 модулей для дифференциальных автоматов АВДТ32МL (1м) IEK
Артикул:
Основные характеристики
Номин ток In, А | 63 |
Модель или исполнение | Прочее |
Луженый | Нет |
Длина, мм | 1000 |
Ширина, мм | 22,3 |
Описание
Обеспечивают удобное и быстрое соединение групп дифференциальных автоматических выключателей серии АВДТ32М со смещенным расположением вводных клемм. Шины, рассчитанные на номинальный ток 63 А, могут быть использованы с номинальным током 100 А, если вводной автомат подключать по центру. Шина для АВДТ32М на 108 модулей имеет выводы PIN через каждые 9мм (схема расположения модулей 1/2+1/2).
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Выполнены из медных пластин и помещены в пластиковый изолирующий корпус не поддерживающий горение.
- Материал шины - медь электротехническая марки М1 (Cu 99,9%).
Технические характеристики
Номин ток In, А | 63 |
Модель или исполнение | Прочее |
Луженый | Нет |
Длина, мм | 1000 |
Ширина, мм | 22,3 |
Высота, мм | 21,8 |
Гибкий | Нет |
Поперечное сечение жилы, мм² | 182 |
С уплотнительным кольцом | Нет |
Количество полюсов | 2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 10 | 100 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ БЕЗ ФОРМЫ | КОРОБКА/БОКС |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056646832 | 4606056646849 | 4606056646856 |
Вес брутто, кг | 0.495 | 4.95 | 49.5 |
Вес нетто, кг | 0.495 | 4.75 | 49 |
Объем, м^3 | 0.000357 | 0.0051 | 0.0357 |
Длина, см | 102 | 102 | 102 |
Высота, см | 1.5 | 5 | 12.5 |
Ширина, см | 2.5 | 10 | 28 |
Способ нанесения информации | На изделие | На стикер | На стикер |
