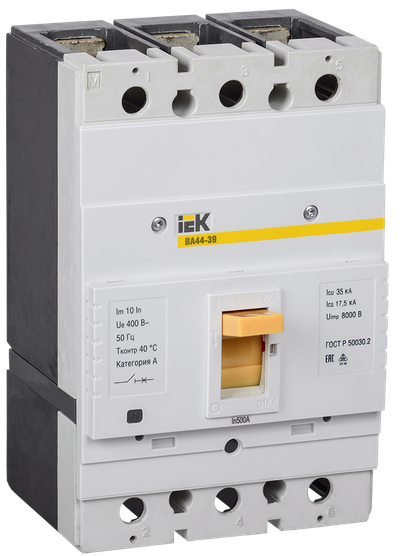

Выключатель автоматический ВА44-39 3Р 500А 35кА IEK
Основные характеристики
| Номин ток, А | 500 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 35 |
| Исполнение | Стационарное |
| Тип расцепителя | IEK_V0000011 |
Описание
Автоматические выключатели ВА44 IEK предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей.
Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 25 до 630А.
Соответствуют требованиям ГОСТ Р 50030.2.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Компактные размеры.
- Пополюсная настройка.
- Установка в любом положении (вертикально/горизонтально).
- Универсальные дополнительные устройства (применяются для ВА88 и ВА44).
Технические характеристики
| Номин ток, А | 500 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 35 |
| Исполнение | Стационарное |
| Тип расцепителя | IEK_V0000011 |
| Номин раб напряжение, В | 400 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Потери энергии, Вт | 270.0 |
| Кол-во вспомогат переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Комплексная защита от замыканий на землю | Нет |
| Частота сети, Гц | 50 |
| Ширина, мм | 140.0 |
| Высота, мм | 240.0 |
| Глубина, мм | 135.0 |
| Климатическое исполнение | IEK_V0000009 |
| Вес, кг | 3.500 |
| Диапазон уставки тока расцепления, А | 5000 |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| Степень защиты - IP | IP30 |
| Подходит для монтажа на DIN-рейку | Нет |
| Моторный привод - дополнительно | Нет |
| Номин раб наибольшая откл способность Ics, кА | 18 |
| Потребл мощность, ВА | 90 |
| Номин продолжительный ток Iu, А | 500 |
| Номин напряжение изоляции Ui, В | 750 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Вид подключения главной электрич цепи | Подключение спереди |
| С расцеплением под напряжением | Да |
| Конструкция прибора | Встраиваемое устройство расширения |
| Номин напряжение, В | 400...400 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Тип элемента управления | Тумблер |
| Диап регул без заде сраб расцеп короткого замык, А | - |
| Наличие электронного расцепителя | Нет |
| Механич износостойкость с обслуживанием, циклов | 5000 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Revit, База оборудования (ZIP, 21.22 MB)
3D-модель, STEP-формат (STEP, 3.25 MB)
3D-модель, STEP-формат (загружается на сервер)Сейчас файл загружается на наш сервер и скоро станет доступен для скачивания. Обычно это занимает несколько часов. Попробуйте загрузить файл позже.
nanoCAD BIM Электро, База оборудования (SDF, 706.52 MB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 4 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056670578 | 4606056670585 |
| Вес брутто, кг | 3.825 | 15.3 |
| Вес нетто, кг | 3.75 | 15.2 |
| Объем, м^3 | 0.008991 | 0.035964 |
| Длина, см | 25.5 | 37 |
| Высота, см | 17 | 36 |
| Ширина, см | 18.7 | 27 |
| Способ нанесения информации | На коробку | На стикер |
