Установка предохранителя на ответвлении от ВЛ к вводам IEK
Артикул:
Основные характеристики
| Вид решения | Железобетонная |
| Наименование решения | Установка предохранителя на ответвлении от ВЛ к вв |
Описание

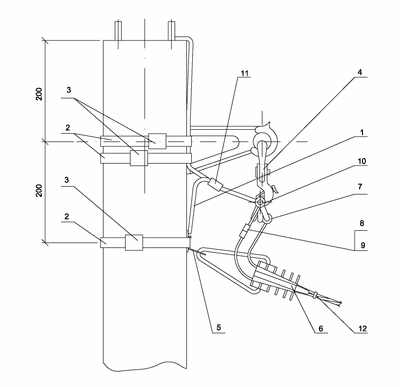

Для опор со стойками типа СВ95. Комплект промежуточной подвески устанавливается на "флажок" верхнего заземляющего проводника стойки, а кронштейны установлены на "флажки" заземляющего проводника ЗП6.
Преимущества
- Соответствие требованиям стандарта СТО ПАО РОССЕТИ.
- Сотрудничество с ведущими российскими энергетическими компаниями.
- Возможность внесения изменений в любое решение силами технических специалистов ГК IEK.
- Короткие сроки поставки компонентов решения обеспечиваются наличием широкой складской и партнёрской сети.
Технические характеристики
| Вид решения | Железобетонная |
| Наименование решения | Установка предохранителя на ответвлении от ВЛ к вв |
Комплектация
| Артикул | Наименование | Кол-во |
|---|---|---|
| UZK-26-S16-S06 | Корпус предохранительной вставки КПВ 16-06 IEK | 1 |
| UZA-11-D02-D35 | Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 (P 645, P2X-95, SLIW15.1) IEK | 2 |
| UKA-31-D16-D95 | Комплект промежуточной подвески КОПМ 1500 (ES 1500, SO 260) IEK | 1 |
| UZA-51-100 | Скрепа-бугель усиленная СУ-20 100шт/упак (COT36) IEK | 3 |
| UZSG-16-S10-120-S25-95 | Зажим ЗСГП 35-120/25-95 (CDR/CN 1S 95 UK) IEK | 1 |
| UZA-L50 | Лента бандажная ЛМ-50 (F 2007, COT37, F207, 50 метров в упаковке) IEK | 3 |
| UHH21-D6-180-100 | Хомут для СИП ХС-180 (100 шт/упак) IEK | 3 |
| UZA-14-D16-D25-S | Зажим анкерный ЗАБ 16-25 (DN 123) IEK | 1 |
| UKA-12-2-200 | Кронштейн анкерный КАБ-200 (CAB25) IEK | 1 |
| UZP-11-S06-S095 | Зажим Плашечный ЗП 6-95/6-95 (SL37.27) IEK | 1 |
| UHH21-D9-260-100 | Хомут для СИП ХС-260 (100 шт/упак) IEK | 3 |
