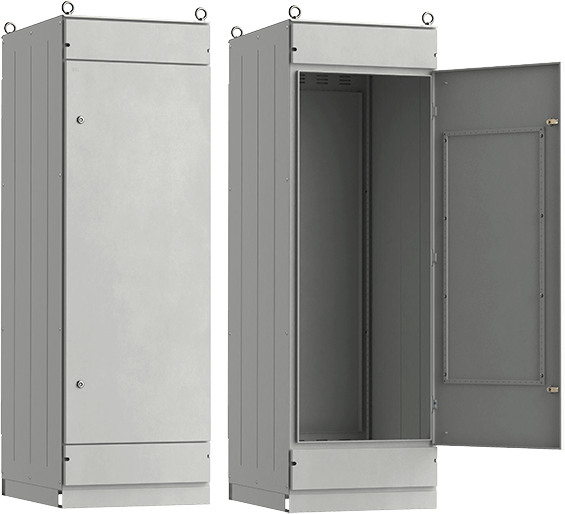

Металлические корпуса ГРЩ 1600 А SMART IEK®
Корпуса металлические ГРЩ SMART – надежное решение для сборки главных распределительных щитов на токи до 1600А в сегменте жилого и коммерческого строительства: торгово-развлекательных и логистических центров, офисных зданий, а также крупных жилых комплексов и других городских объектов инфраструктуры.
- Сборно-разборный конструктив
- Совместимость аксессуаров с ВРУ SMART
- Протокол испытаний в составе НКУ
- Усиленный каркас (сталь 2мм)
- Удобное соединение щитов между собой
- Сертификат соответствия ГОСТ Р 51321.1
Особенности конструкции

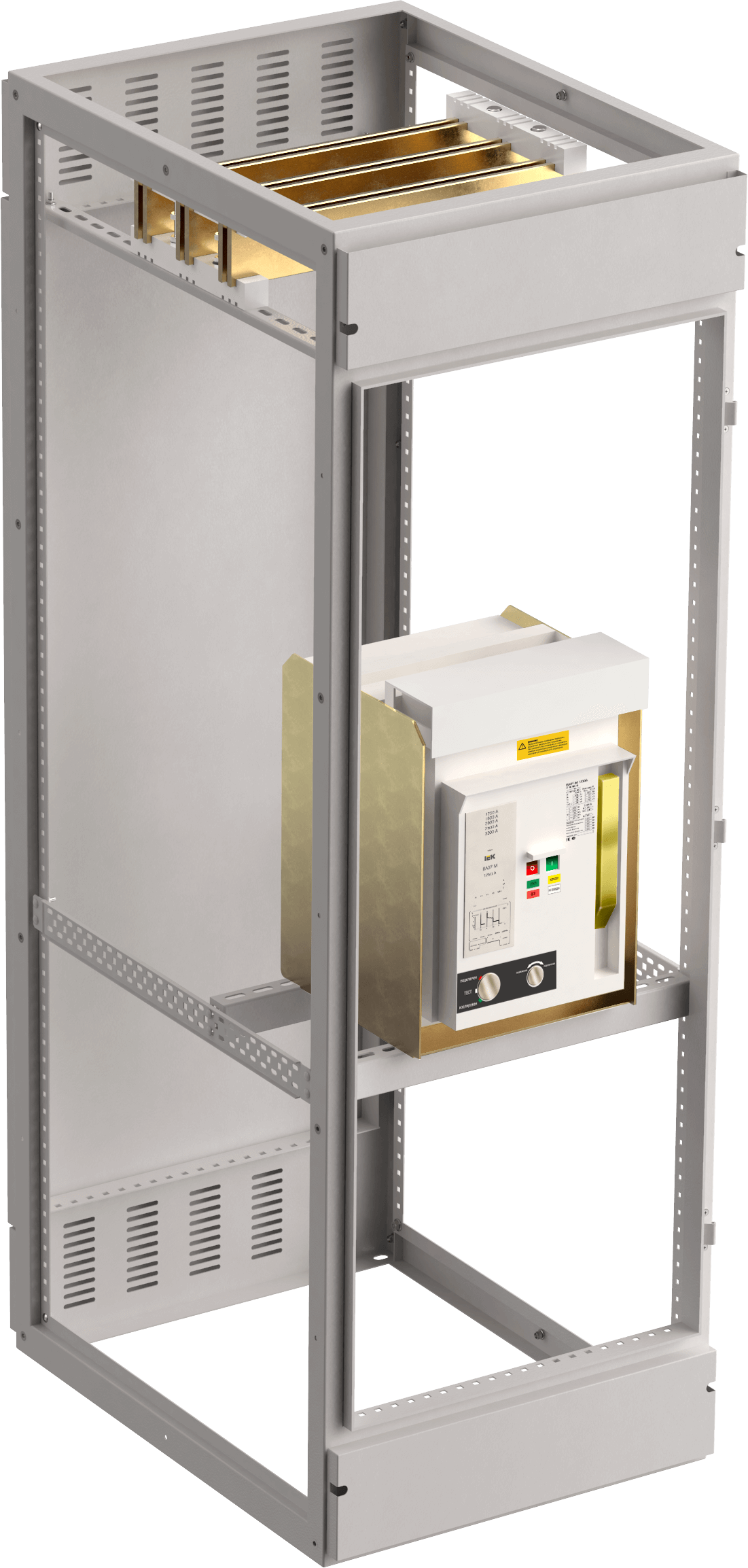

- Аксессуары для организации магистральной шинной cистемы* 1*
- Съёмная задняя панель для двухстороннего обслуживания 2

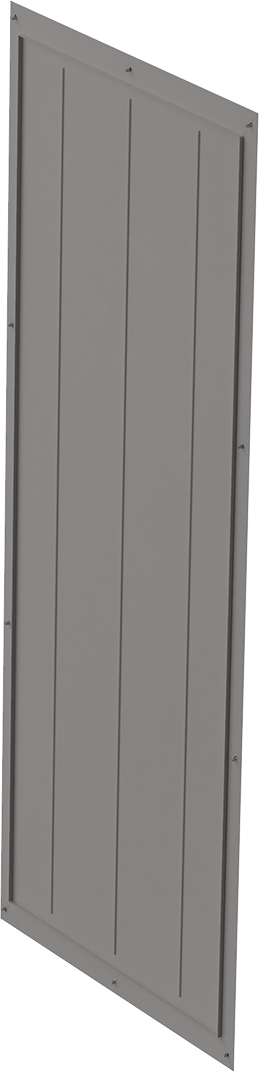

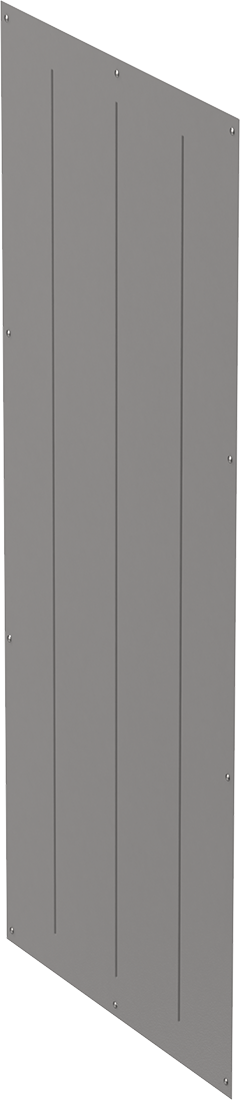

- Боковые панели, совместимые с ВРУ серии SMART* 3*
- Съёмная крыша для удобства монтажа шинной системы или ввода кабеля 4

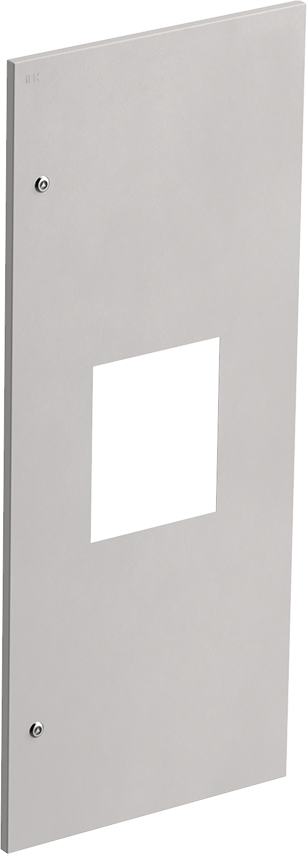

- Реверсивная дверь с возможностью её установки вместо задней панели 5
- Аксессуары для монтажа любого типа воздушного выключателя до 1600 А* 6*

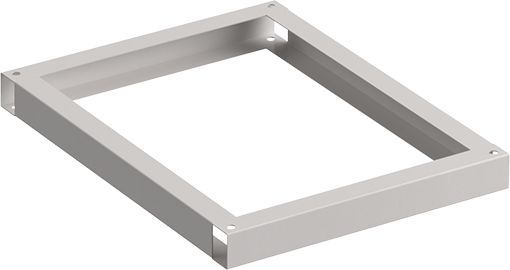

- Усиленный цоколь (толщина металла - 2 мм)* 7*
* Заказываются отдельно
- Усиленный каркас (сталь 2мм)
- Съёмная задняя панель для двухстороннего обслуживания
- Боковые панели, совместимые с ВРУ серии SMART*
- Съёмная крыша для удобства монтажа шинной системы или ввода кабеля
- Реверсивная дверь с возможностью её установки вместо задней панели
- Аксессуары для монтажа любого типа воздушного выключателя до 1600 А*
- Усиленный цоколь (толщина металла - 2 мм)*
Технические характеристики
- Номинальный ток устанавливаемого активного оборудования
- 1600 А
- Номинальный ток электродинамической стойкости (в течении 1 сек.)
- 35 кА
- Степень секционирования
- 3 а
- Полезная нагрузочная способность корпуса
- 500 кг
- Тип конструктива
- сборно-разборный
- Вид установки
- Напольный
- Тип обслуживания
- двусторонний
- Толщина металла каркаса
- 2 мм
- Степень защиты
- IP31
- Климатическое исполнение
- УХЛ3
- Тип покрытия
- порошковая шагрень RAL 7035
Ассортимент
-
Наименование
Артикул
- Корпус металлический ГРЩ 1800х400х600 IP31 УХЛ3 SMART IEK YKM50-1800-400-600-31-S
- Корпус металлический ГРЩ 1600A 1800х400х800 IP31 УХЛ3 SMART IEK YKM50-1800-400-800-31-S

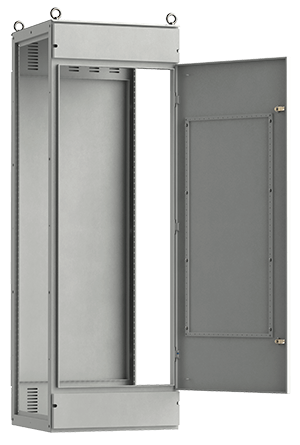

- Корпус металлический ГРЩ 1600A 1800х600х600 IP31 УХЛ3 SMART IEK YKM50-1800-600-600-31-S
- Корпус металлический ГРЩ 1600A 1800-600-800 IP31 УХЛ3 SMART IEK YKM50-1800-600-800-31-S
- Корпус металлический ГРЩ 1600A 1800-800-600 IP31 УХЛ3 SMART IEK YKM50-1800-800-600-31-S
- Корпус металлический ГРЩ 1600A 1800-800-800 IP31 УХЛ3 SMART IEK YKM50-1800-800-800-31-S
- Корпус металлический ГРЩ 1600A 2000-400-600 IP31 УХЛ3 SMART IEK YKM50-2000-400-600-31-S
- Корпус металлический ГРЩ 1600A 2000-400-800 IP31 УХЛ3 SMART IEK YKM50-2000-400-800-31-S
- Корпус металлический ГРЩ 1600A 2000-600-600 IP31 УХЛ3 SMART IEK YKM50-2000-600-600-31-S
- Корпус металлический ГРЩ 1600A 2000-600-800 IP31 УХЛ3 SMART IEK YKM50-2000-600-800-31-S
- Корпус металлический ГРЩ 1600A 2000-800-600 IP31 УХЛ3 SMART IEK YKM50-2000-800-600-31-S
- Корпус металлический ГРЩ 1600A 2000-800-800 IP31 УХЛ3 SMART IEK YKM50-2000-800-800-31-S
Инструкция по сборке металлического корпуса ГРЩ 1600 А SMART IEK®
В ролике показаны основные этапы сборки корпуса и установка аксессуаров для ГРЩ 1600 А. Собирает корпус один человек с минимальным набором инструментов. Специальные усиленные аксессуары дают возможность устанавливать воздушные автоматические выключатели и организовать магистральную шинную трассу на ток 1600 А. Сам каркас имеет увеличенную толщину металла – 2 мм. Продукт прошел испытания на нагрев номинальным током и устойчивость к токам короткого замыкания, о чем имеются протоколы и получены добровольные сертификаты.
Основные этапы сборки корпуса ГРЩ SMART IEK®
Сложно ли собрать корпус для главного распределительного щита? Вовсе нет, если это корпус из серии SMART IEK®. Хотите узнать, как это сделать, – тогда смотрите наше новое видео!
