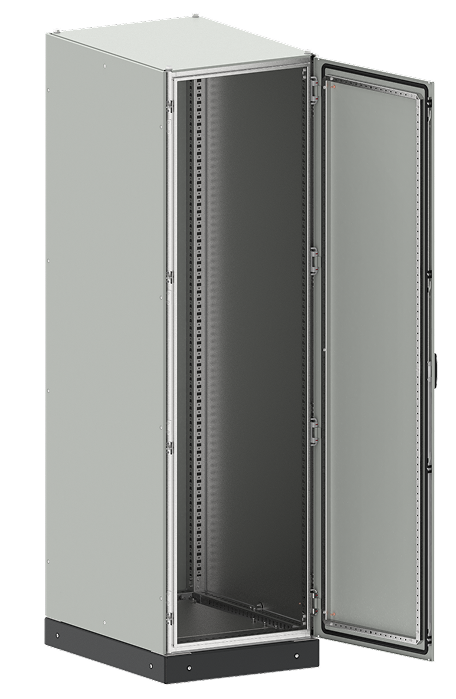

Основой электротехнических шкафов серии FORMAT является сборный каркас из оцинкованного стального замкнутого профиля с перфорацией в двух плоскостях по стандарту DIN и угловых диамагнитных элементов. Благодаря особой геометрии профиля, конструкция обеспечивает высокую нагрузочную способность и широчайшие возможности для установки различного оборудования и компонентов.
Преимущества
Испытан на токи
до 4000 A
Совместимость
с оборудованием любых
производителей
Широкий ассортимент,
складская программа
Короткие сроки
производства заказных
позиций
Сборно-разборный
конструктив
5 лет гарантии,
15 лет срок службы
Высокотехнологичное производство
в России

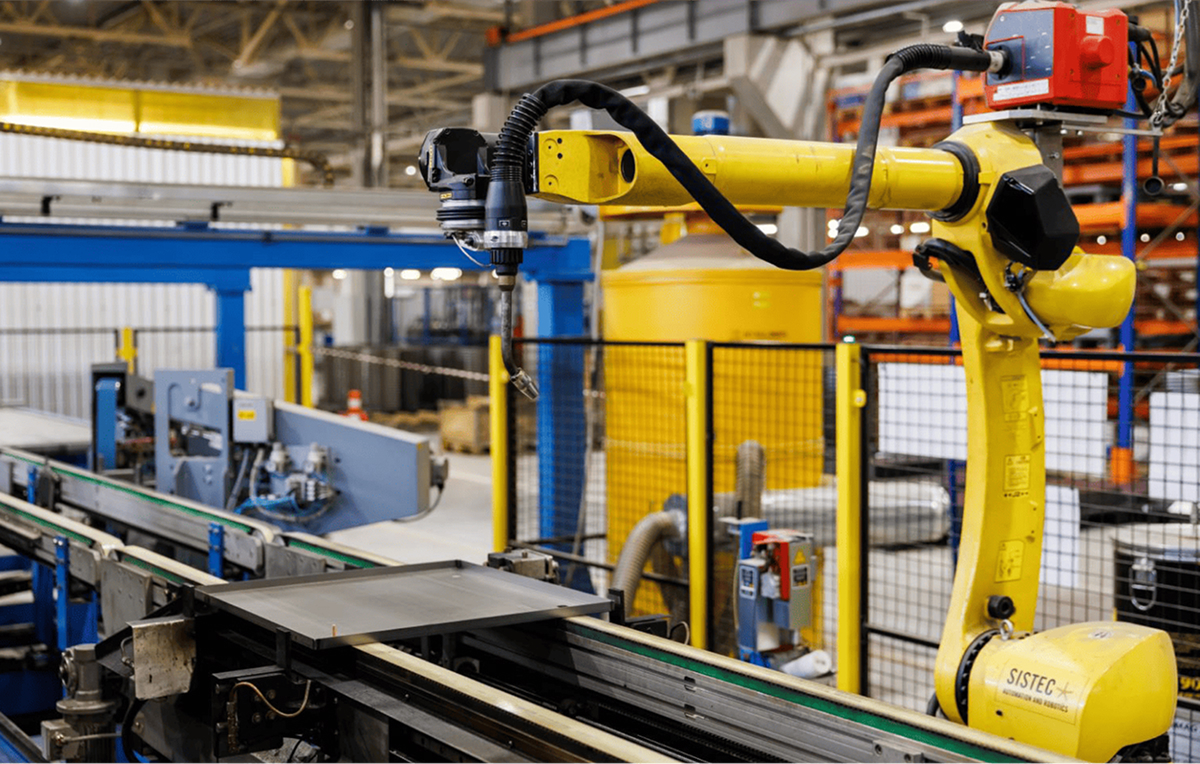

Шкафы FORMAT производятся на высокотехнологичном заводе IEK Group в Тульской области. Полный производственный цикл — от лазерной резки до финальной сборки — выполняется на современном автоматизированном оборудовании
под строгим контролем качества.
Собственное производство в центре России гарантирует быструю поставку, конкурентные цены и индивидуальный подход к каждому проекту.
Возможные
конфигурации

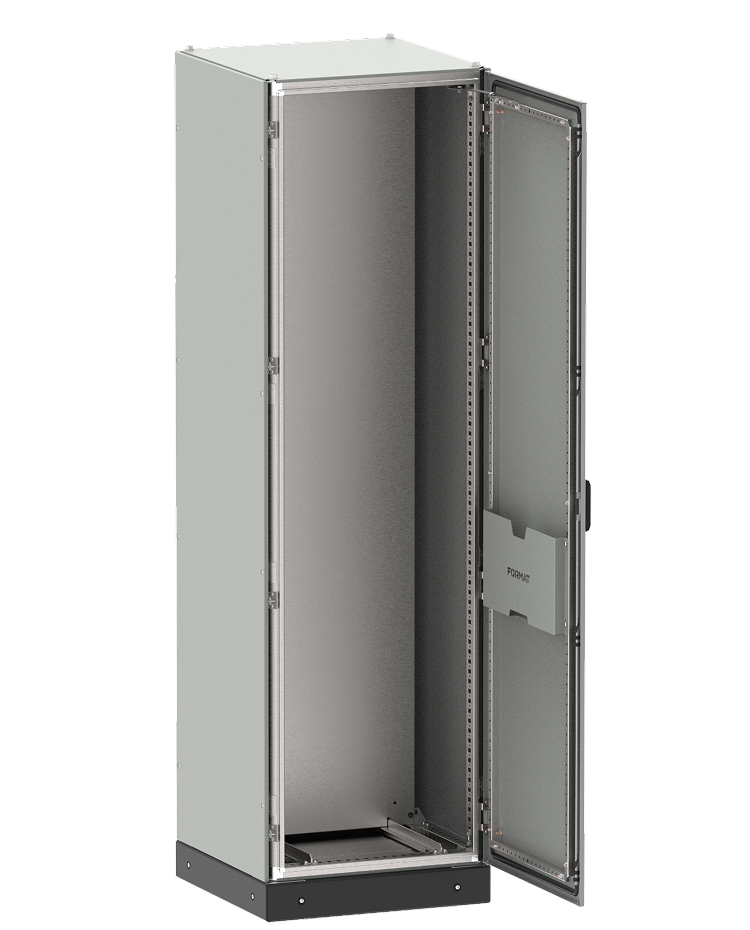

Панель с монтажной платой

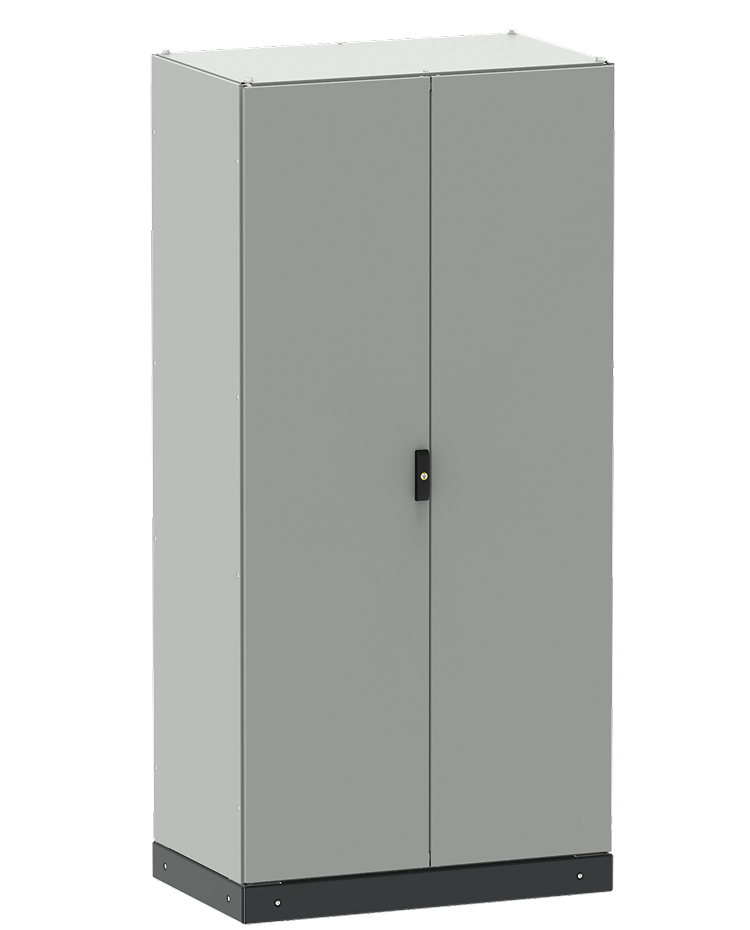

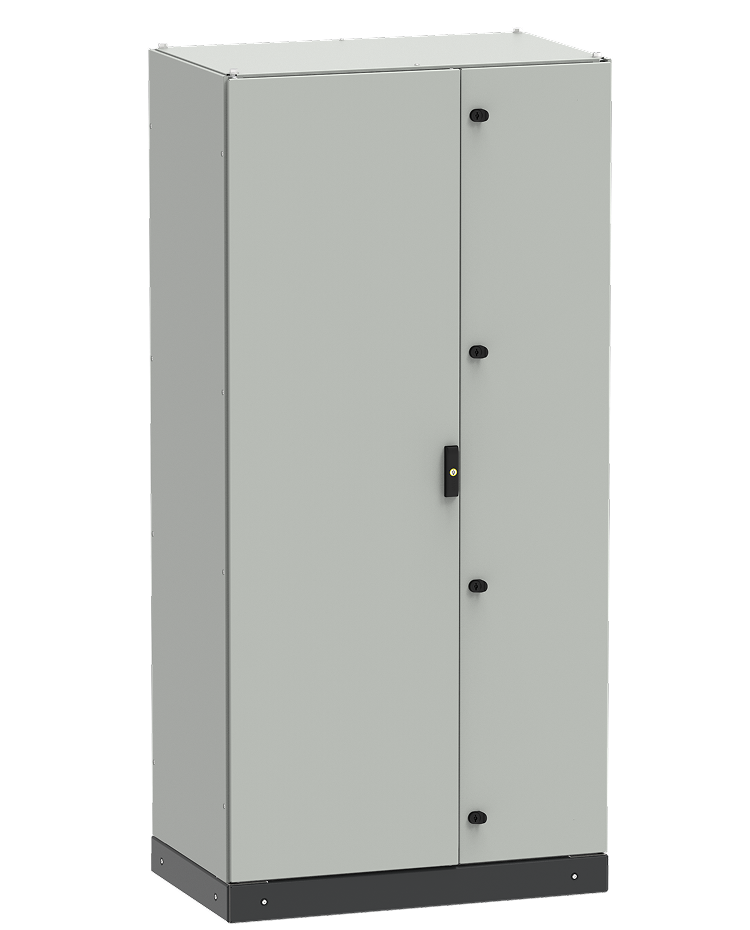

Панель с двухстворчатой дверью

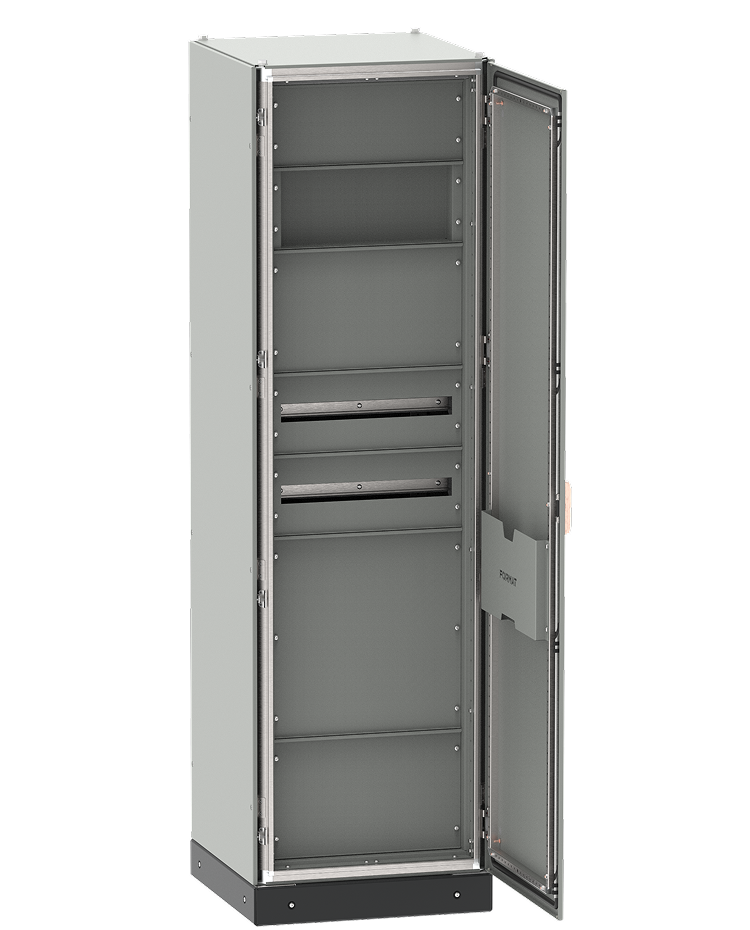

Панель со встроенным отсеком

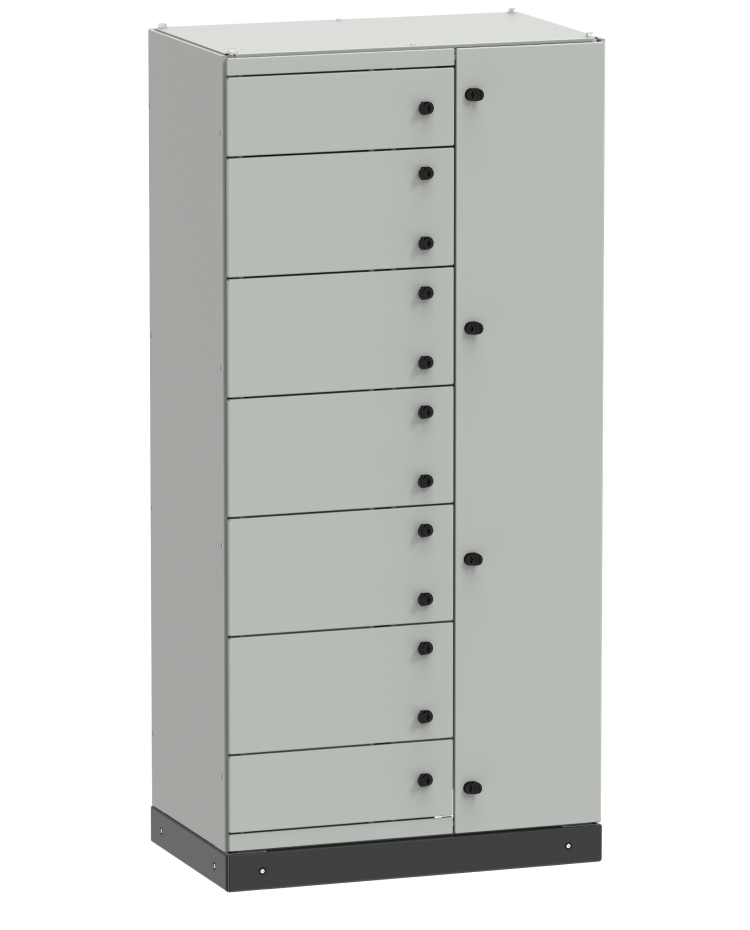

Панель с секционными дверьми и встроенным отсеком
Панель с пластронами

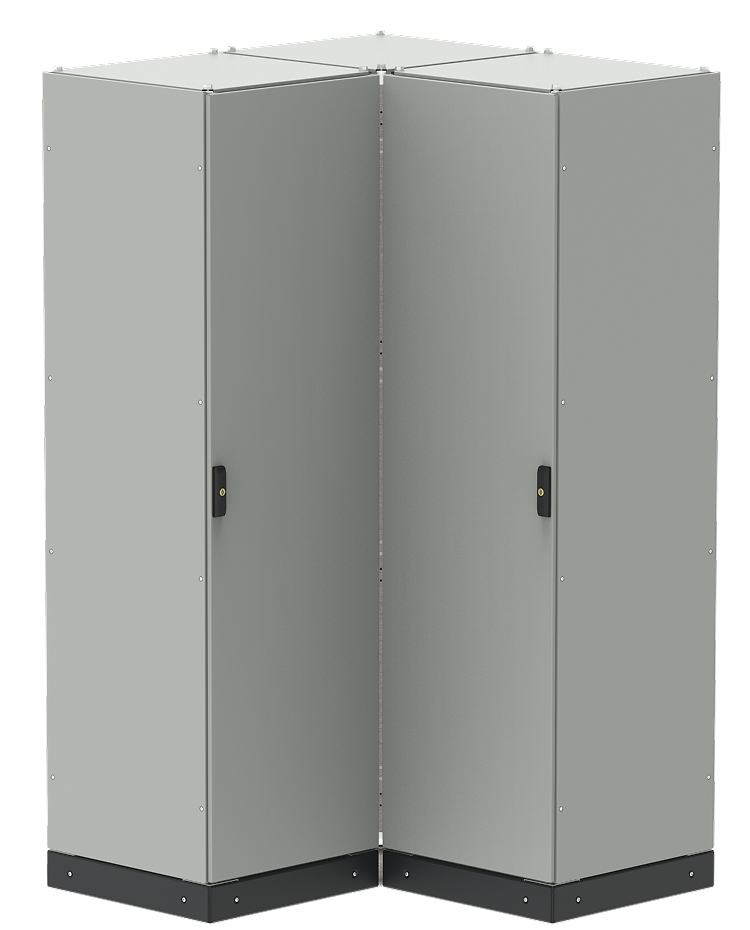

Угловая секция

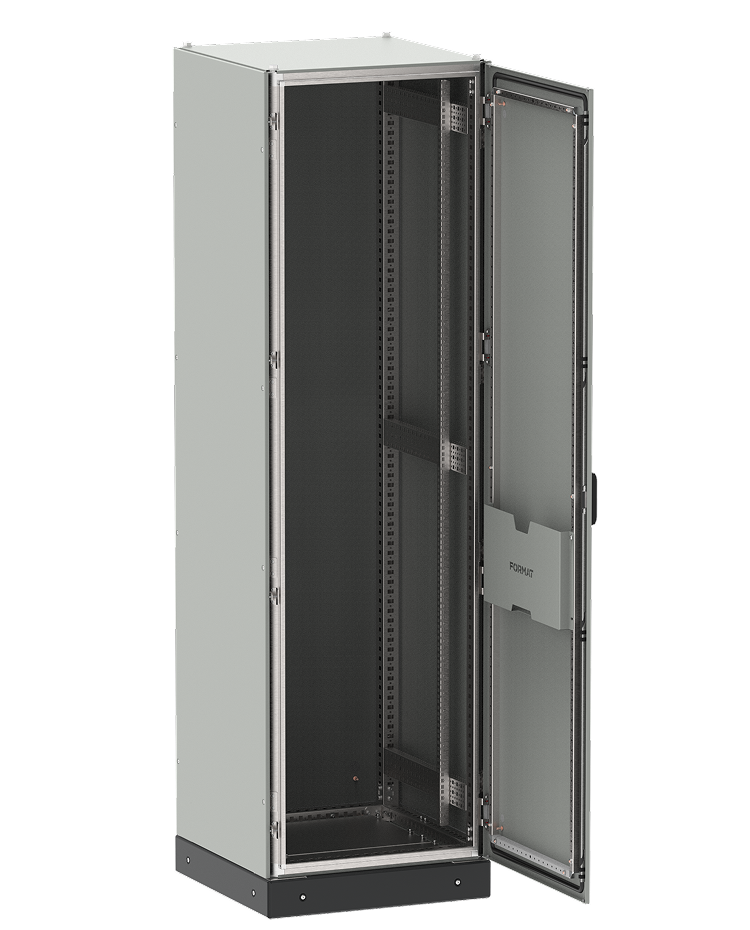

Панель со стойками стандарта 19”

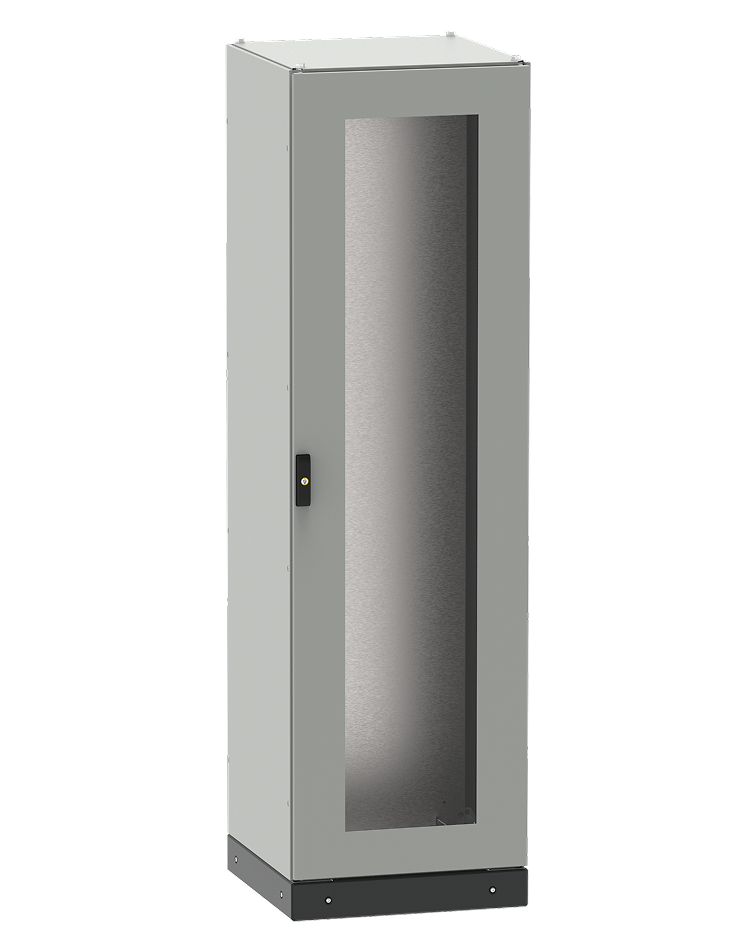

Панель с остекленной дверью
Широкий ассортимент комплектующих позволяет создавать на базе шкафов FORMAT низковольтные распределительные устройства любой сложности, начиная с базовых решений вторичного распределения (РП и ВРУ) и заканчивая сложными решениями первичного распределения энергии на номинальные токи до 4000 А (ГРЩ и РУНН). Шкафы FORMAT также могут служить основой для панелей управления и автоматики. Устройства на конструктиве FORMAT активно применяются на объектах энергетики, промышленности, инфраструктуры и на объектах жилого и коммерческого строительства.
Особенности конструкции

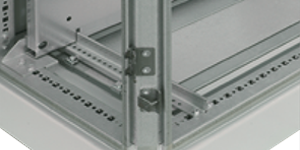

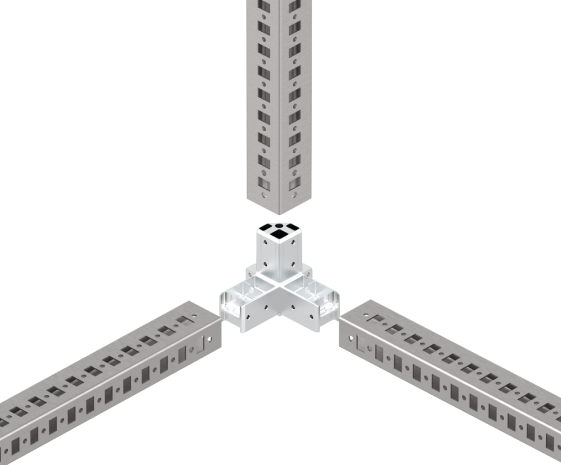

Диамагнитные угловые элементы каркаса шкафа
Разрыв магнитного контура каркаса за счет диамагнитных угловых элементов способствует уменьшению нагрева.

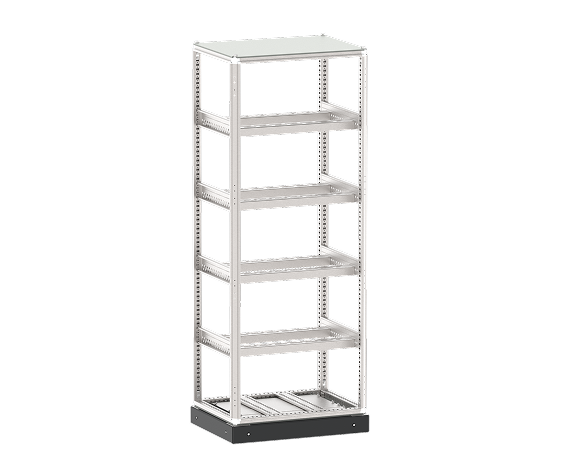

Повышенный запас прочности каркаса
Высокая прочность каркаса обеспечивает несущую способность до 1600 кг.

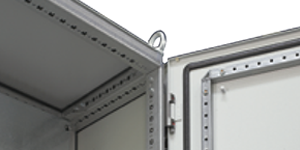

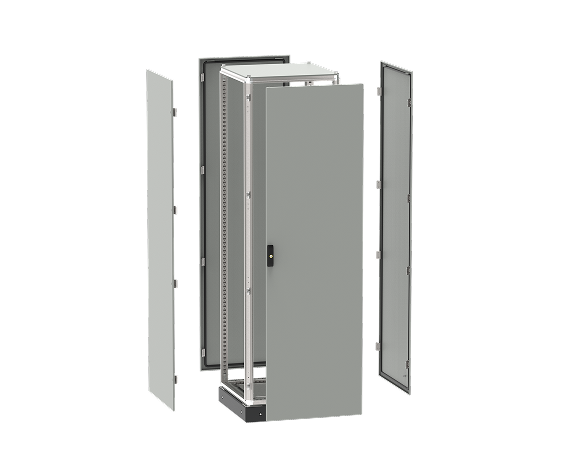

Симметричный профиль
Симметричная конструкция профиля дает возможность устанавливать панели и двери в любой плоскости.
Технические характеристики
| Вид установки | напольный |
|---|---|
| Высота | 1800, 2000, 2200 мм |
| Ширина | 400, 600, 800, 1000, 1200 мм |
| Глубина | 400, 600, 800, 1000 мм |
| Толщина металла | от 1,4 до 3 мм |
| Номинальный ток | до 4000 А |
| Тип покрытия | порошковое, шагрень |
| Цвет | RAL 7035, RAL 7021 |
| Секционирование | до 4b |
| Статическая нагрузка на каркас | до 1600 кг |
| Степень защиты | IP54 |
| Климатическое исполнение | У2 |
| Соответствие стандартам | ГОСТ IEC 61439 |
