Система низковольтных комплектных устройств

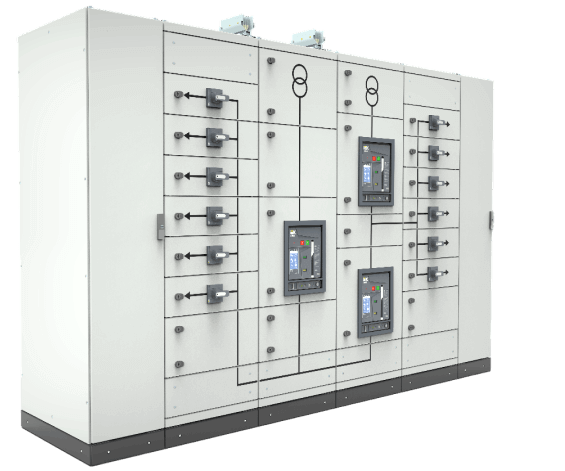

FORMAT PRO — это премиальный продукт компании IEK GROUP, сочетающий в себе разборные металлические корпуса серии FORMAT и весь ассортимент линейки силового оборудования ARMAT.
Poster
Описание системы
Вводно-секционная панель
Распределительная панель
Шинная/кабельная панель
Вводная панель
Секционная панель

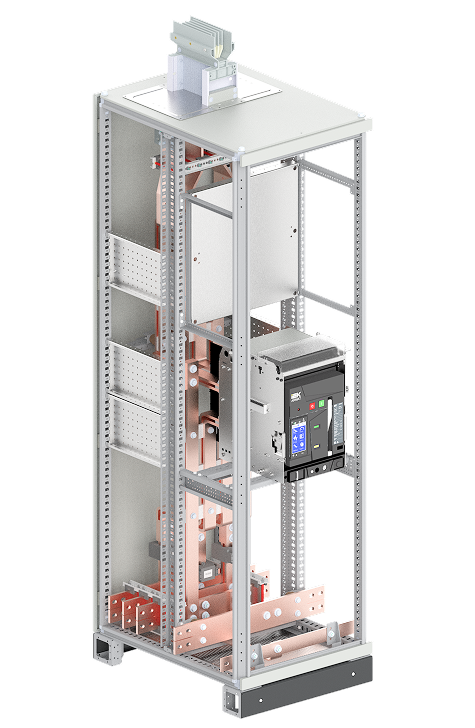

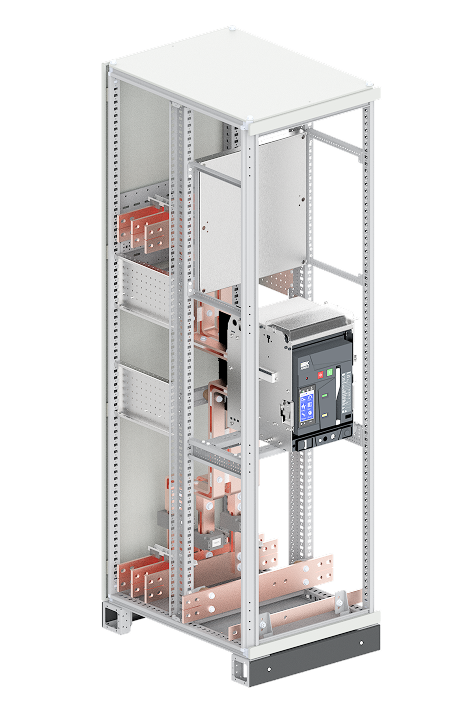

Вводно-секционная панель
Габаритные размеры, без боковых стенок (В×Ш×Г), мм 2100×600×800
Номинальный ток, А до 1600
Исполнение вводного аппарата W
Количество полюсов 3Р
Обслуживание Одностороннее/
двустороннее
Подвод шинопровода Сверху
Температура окружающей среды, °С –5…+40
Угол открытия двери, град. 110
Цвет шкафа RAL 7035
Цвет цоколя RAL 7021
Степень защиты до IP54*
Класс защиты I
Номинальный кратковременно допустимый ток Icw 4, кА/сек 45
Номинальный ударный ток электродинамической стойкости сборных шин Ipk 4, кА 100
Номинальное импульсное выдерживаемое напряжение Uimp, кВ 8
Соответствие стандартам ГОСТ IEC 61439-1-2013
ГОСТ IEC 61439-2-2015
ГОСТ IEC 62208-2013
* с применением искусственной вентиляции

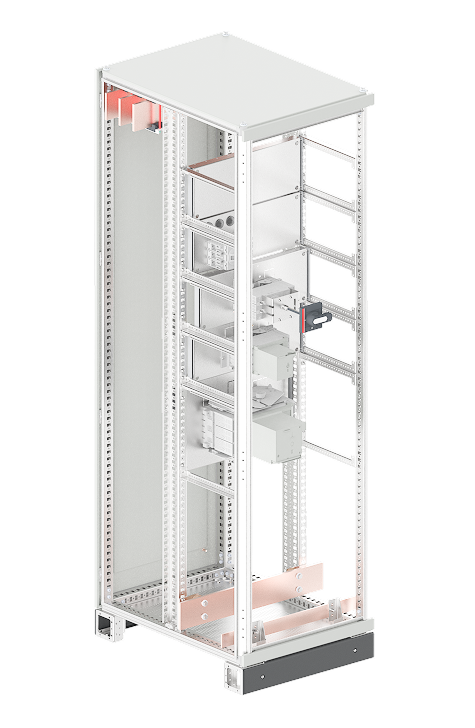

Распределительная панель
Габаритные размеры, без боковых стенок (В×Ш×Г), мм 2100×600×800
Номинальный ток, А до 2500
Исполнение вводного аппарата F/P/W
Количество полюсов 3Р
Обслуживание Одностороннее/
двустороннее
Подвод шинопровода Сверху
Температура окружающей среды, °С –5…+40
Угол открытия двери, град. 110
Цвет шкафа RAL 7035
Цвет цоколя RAL 7021
Степень защиты до IP54*
Класс защиты I
Номинальный кратковременно допустимый ток Icw 4, кА/сек 45
Номинальный ударный ток электродинамической стойкости сборных шин Ipk 4, кА 100
Номинальное импульсное выдерживаемое напряжение Uimp, кВ 8
Соответствие стандартам ГОСТ IEC 61439-1-2013
ГОСТ IEC 61439-2-2015
ГОСТ IEC 62208-2013
* с применением искусственной вентиляции
Шинная/кабельная панель
Габаритные размеры, без боковых стенок (В×Ш×Г), мм 2100×400×800
Номинальный ток, А до 2500
Количество полюсов 3Р
Обслуживание Одностороннее/
двустороннее
Подвод шинопровода Сверху
Температура окружающей среды, °С –5…+40
Угол открытия двери, град. 110
Цвет шкафа RAL 7035
Цвет цоколя RAL 7021
Степень защиты до IP54*
Класс защиты I
Номинальный кратковременно допустимый ток Icw 4, кА/сек 45
Номинальный ударный ток электродинамической стойкости сборных шин Ipk 4, кА 100
Номинальное импульсное выдерживаемое напряжение Uimp, кВ 8
Соответствие стандартам ГОСТ IEC 61439-1-2013
ГОСТ IEC 61439-2-2015
ГОСТ IEC 62208-2013
* с применением искусственной вентиляции

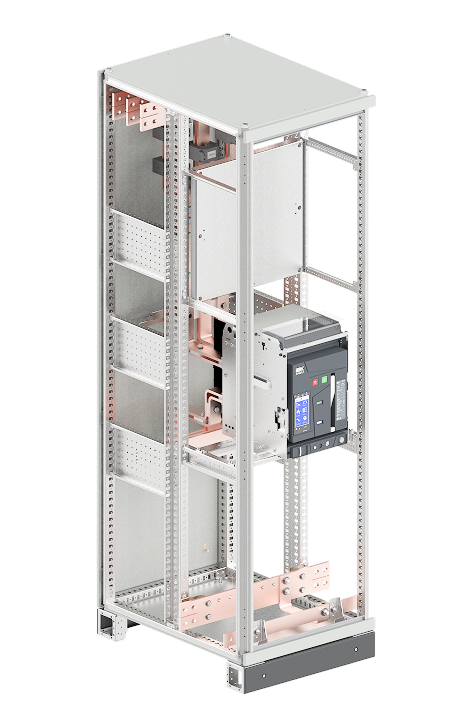

Вводная панель
Габаритные размеры, без боковых стенок (В×Ш×Г), мм 2100×600×800
Номинальный ток, А до 2500
Исполнение вводного аппарата W
Количество полюсов 3Р
Обслуживание Одностороннее/
двустороннее
Подвод шинопровода Сверху
Температура окружающей среды, °С –5…+40
Угол открытия двери, град. 110
Цвет шкафа RAL 7035
Цвет цоколя RAL 7021
Степень защиты до IP54*
Класс защиты I
Номинальный кратковременно допустимый ток Icw 4, кА/сек 45
Номинальный ударный ток электродинамической стойкости сборных шин Ipk 4, кА 100
Номинальное импульсное выдерживаемое напряжение Uimp, кВ 8
Соответствие стандартам ГОСТ IEC 61439-1-2013
ГОСТ IEC 61439-2-2015
ГОСТ IEC 62208-2013
* с применением искусственной вентиляции

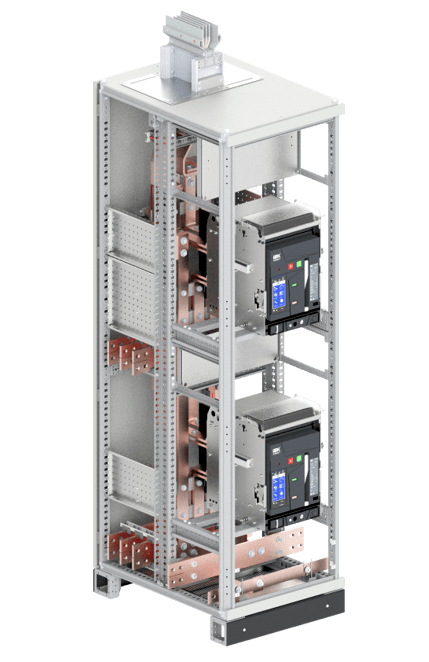

Секционная панель
Габаритные размеры, без боковых стенок (В×Ш×Г), мм
1600-2000 А — 2100×600×800
2500 А — 2100×800×800
Номинальный ток, А до 2500
Исполнение вводного аппарата W
Количество полюсов 3Р
Обслуживание Одностороннее/
двустороннее
Подвод шинопровода Сверху
Температура окружающей среды, °С –5…+40
Угол открытия двери, град. 110
Цвет шкафа RAL 7035
Цвет цоколя RAL 7021
Степень защиты до IP54*
Класс защиты I
Номинальный кратковременно допустимый ток Icw 4, кА/сек 45
Номинальный ударный ток электродинамической стойкости сборных шин Ipk 4, кА 100
Номинальное импульсное выдерживаемое напряжение Uimp, кВ 8
Соответствие стандартам ГОСТ IEC 61439-1-2013
ГОСТ IEC 61439-2-2015
ГОСТ IEC 62208-2013
* с применением искусственной вентиляции
Испытанное НКУ
Адаптирована под ARMAT
Диапазон номинальных токов до 4000 А
Быстрое проектирование
Секционирование до 4b
Диамагнитные угловые элементы каркаса шкафа
Система НКУ FORMAT PRO — разработка специалистов IEK GROUP, основанная на более чем 20-летнем опыте проектирования низковольтных электроустановок. Система спроектирована с учетом особенностей физических процессов, возникающих в электроустановке при ее эксплуатации, что подтверждено испытаниями по ГОСТ 61439. Система позволяет экономить время сборки и обеспечивает безопасную и надежную эксплуатацию электроустановки.
Особенности конструкции

Наши инженеры полностью переосмыслили существующее решение на базе несущих стоек каркаса FORMAT и разработали новую систему, которая обеспечивает безопасность эксплуатирующего персонала, удобство и скорость монтажа (сборку может осуществлять один монтажник), гибкость в создании решений.

Надежность системы FORMAT PRO и ее соответствие ГОСТ IEC 61439 подтверждены полным перечнем испытаний, включая разрушающие испытания токами термической стойкости и ударными токами электродинамической стойкости системы сборных шин. В сочетании с автоматическими выключателями ARMAT система наилучшим образом показала себя в испытаниях на превышение температуры при нагреве предельным номинальным током.

Одним из ключевых принципов построения системы является ее модульность. Система FORMAT PRO состоит из готовых комплектов под различные задачи. Каждый комплект включает в себя все необходимые крепежные элементы и аксессуары, а если что-то потерялось, можно отдельно дозаказать любой крепеж. FORMAT PRO настолько универсальна, что содержит минимальное количество различных элементов.

Система FORMAT PRO разработана на номинальные токи от 1600 до 6300 А, с максимально возможной степенью секционирования 4b. Система полностью адаптирована к установке продукции ARMAT, кроме того, она включает в себя универсальные отсеки для установки различного оборудования, включая оборудование для автоматизации и вторичные цепи.

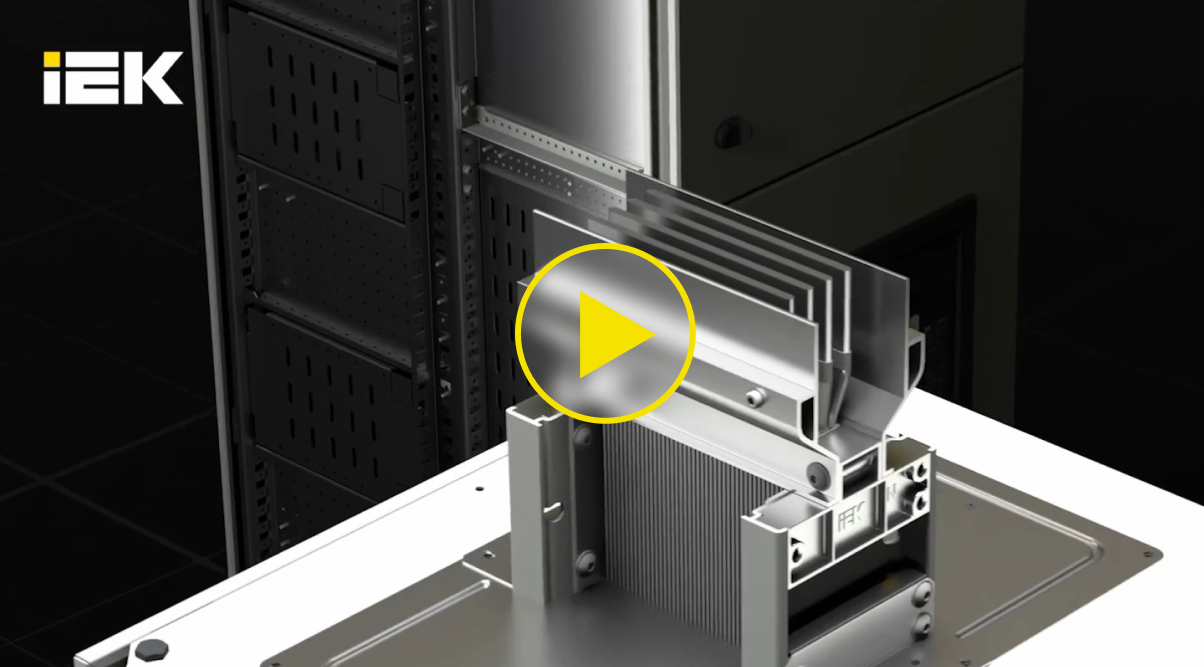

Poster Play

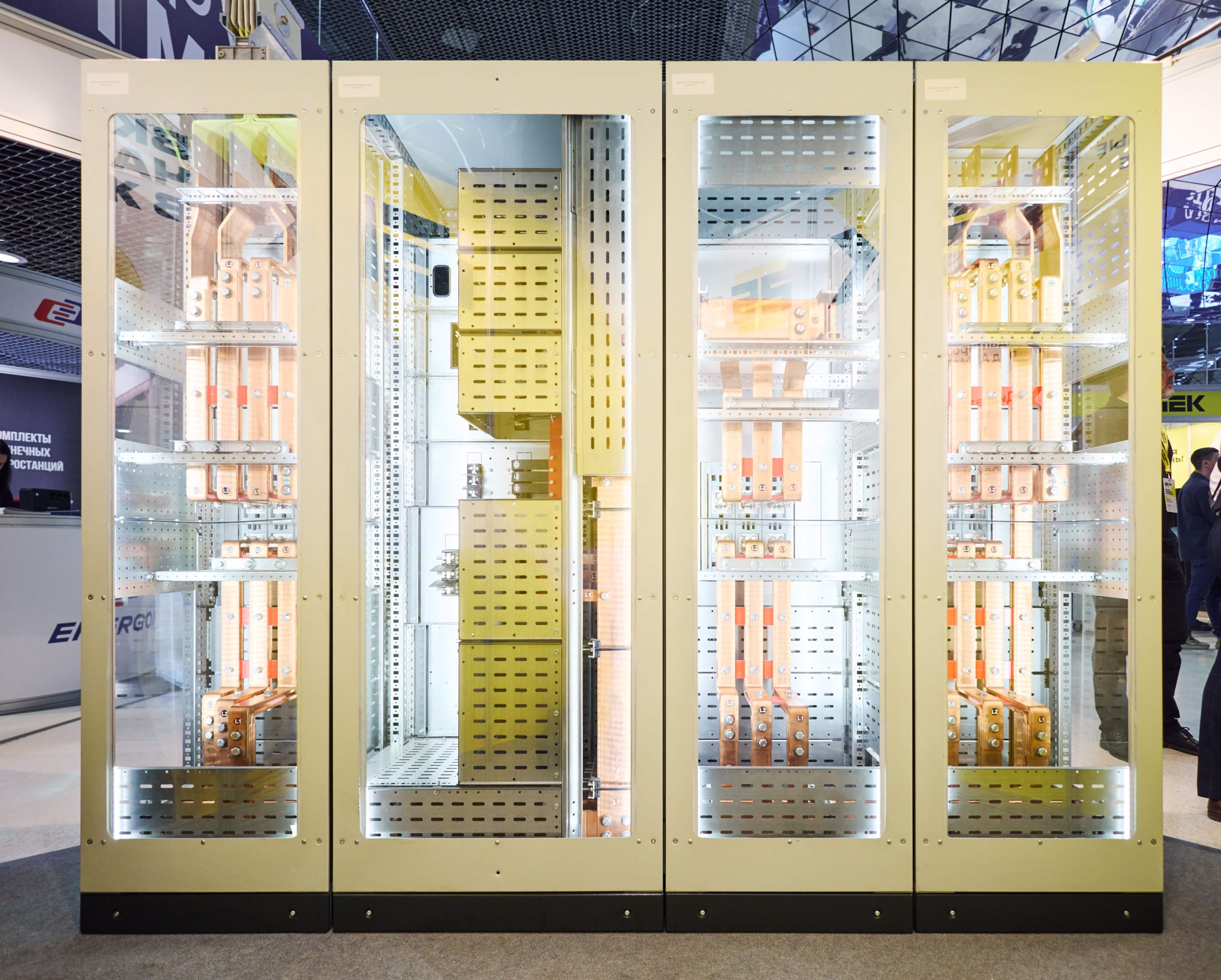

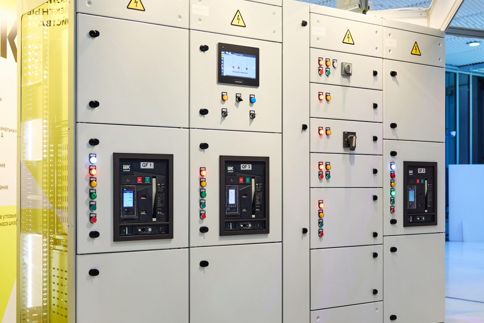

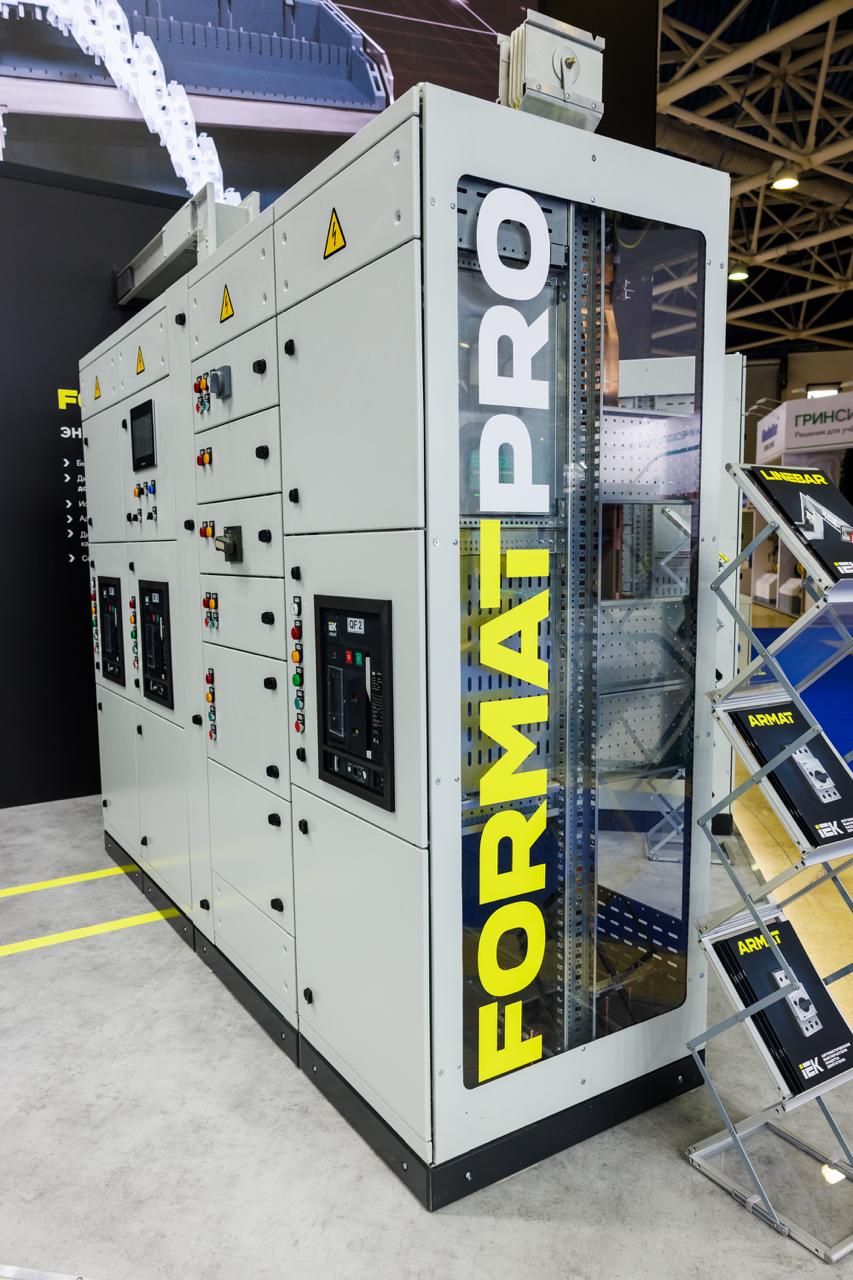

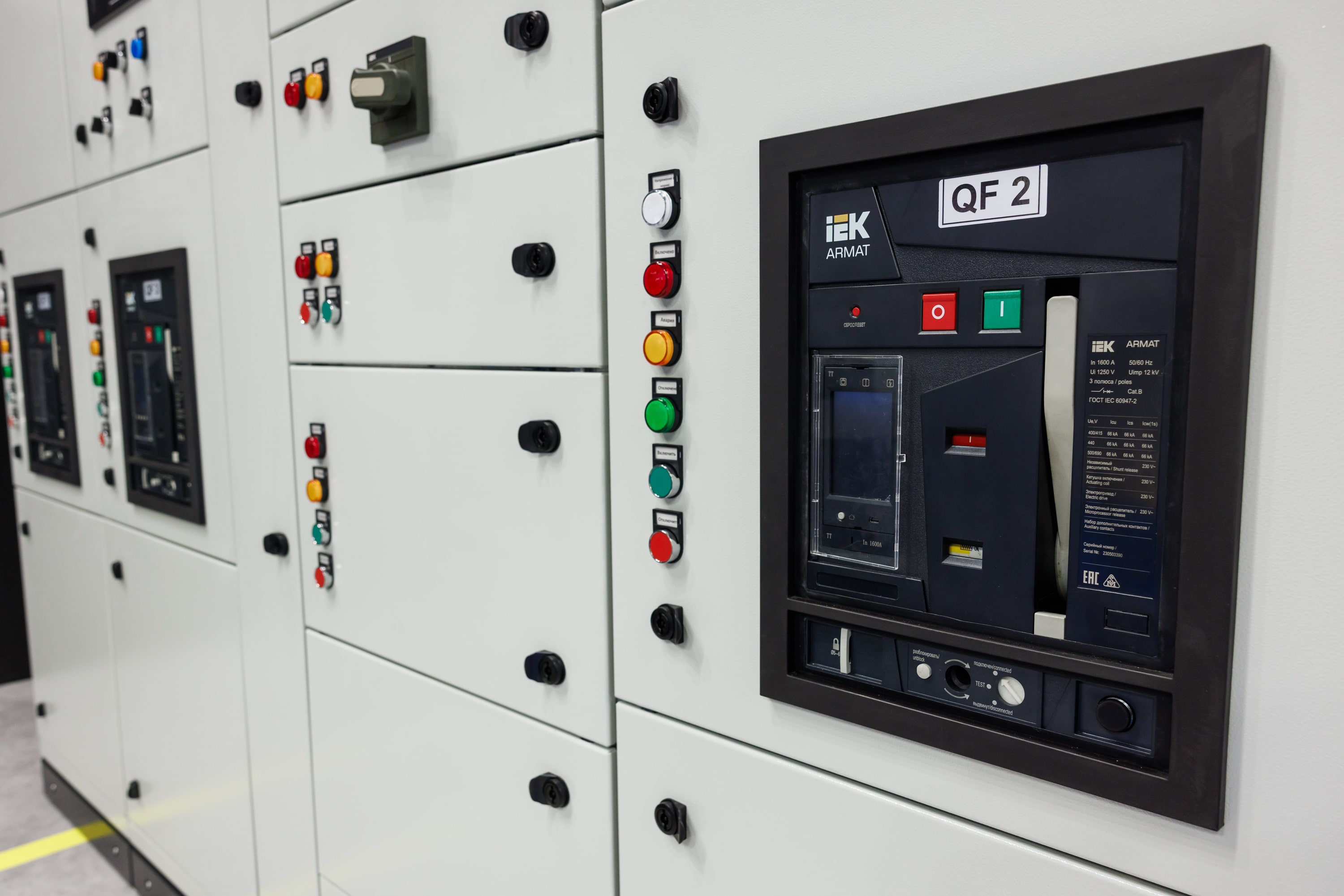

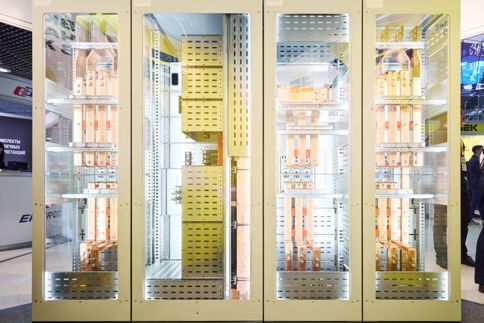

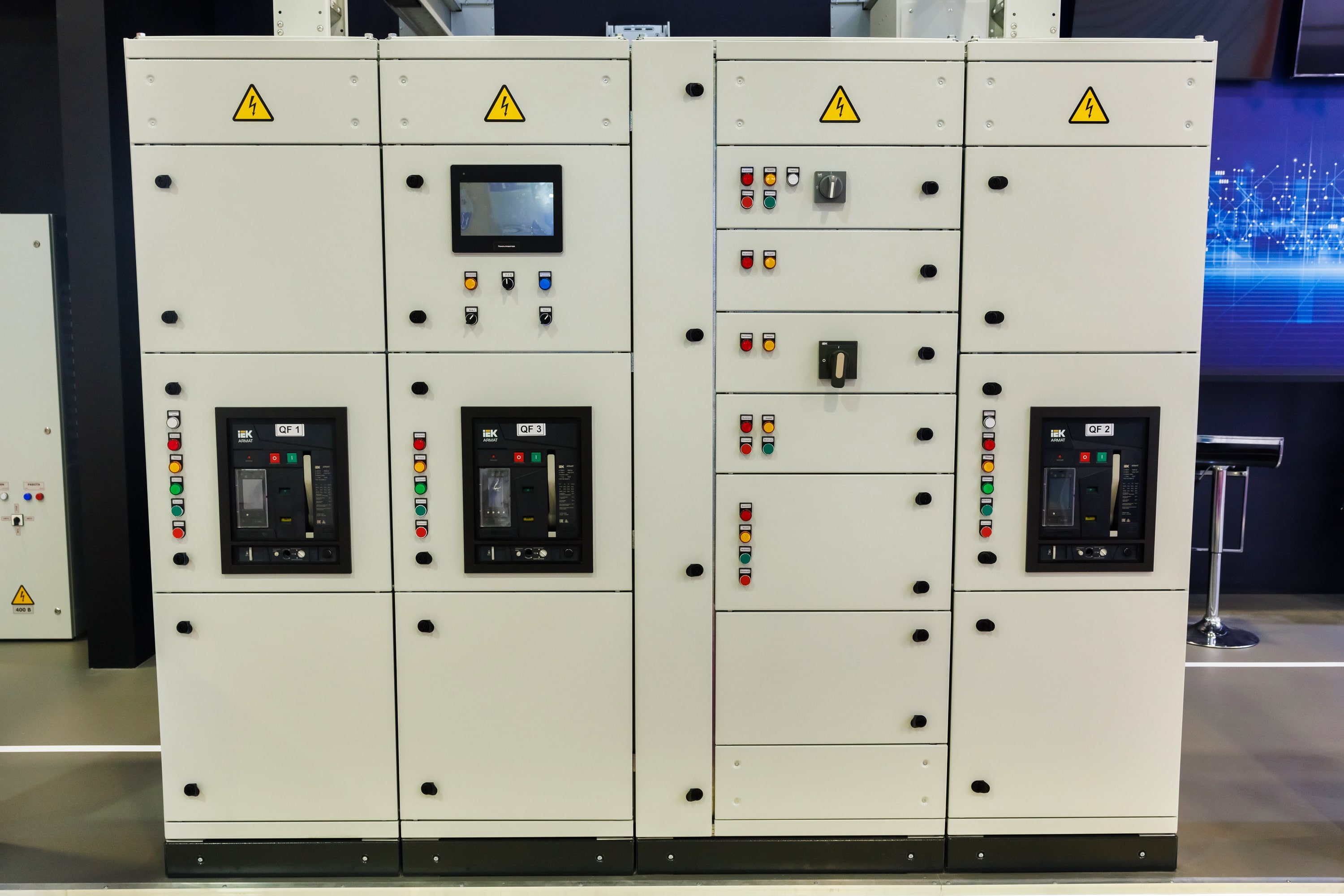

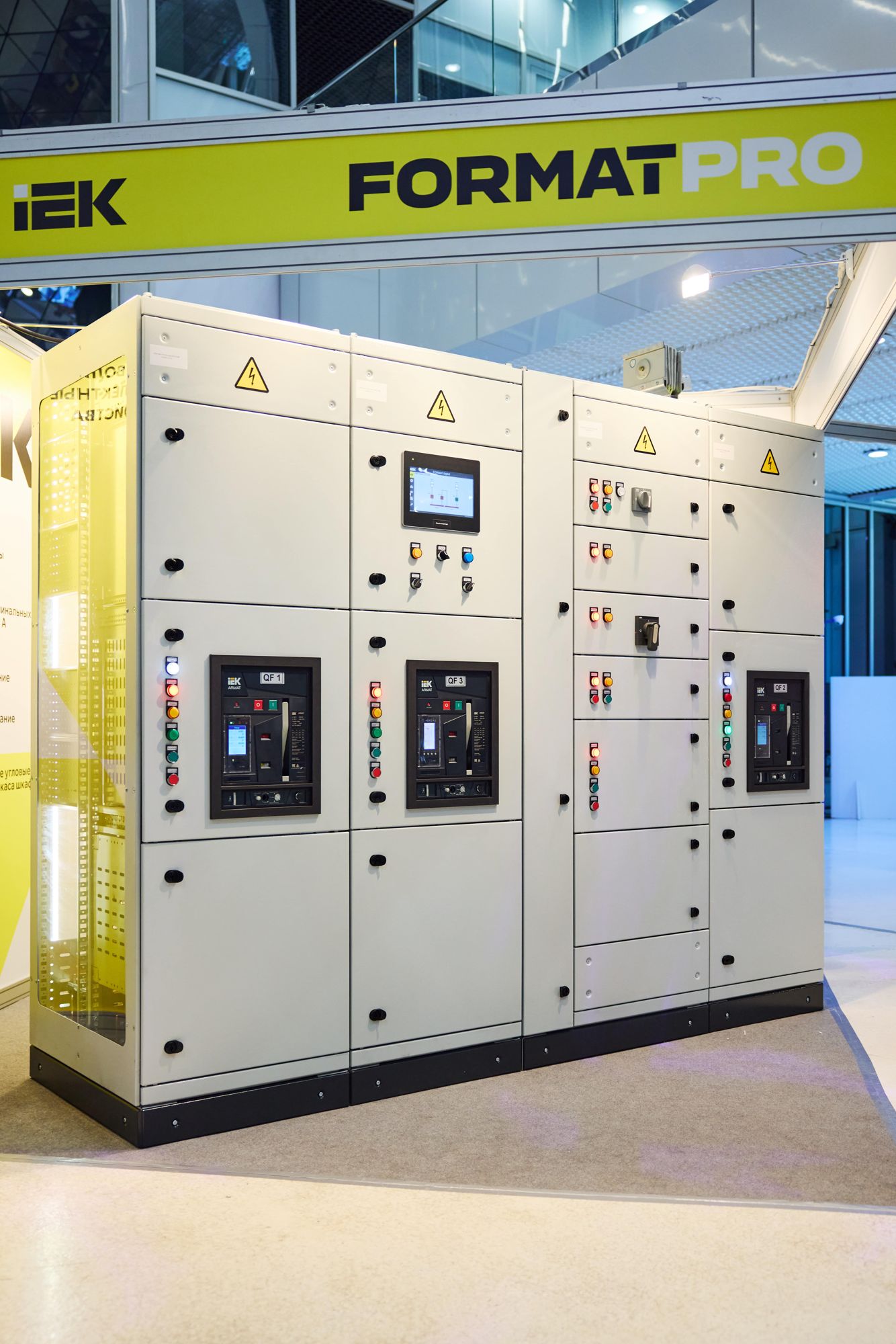

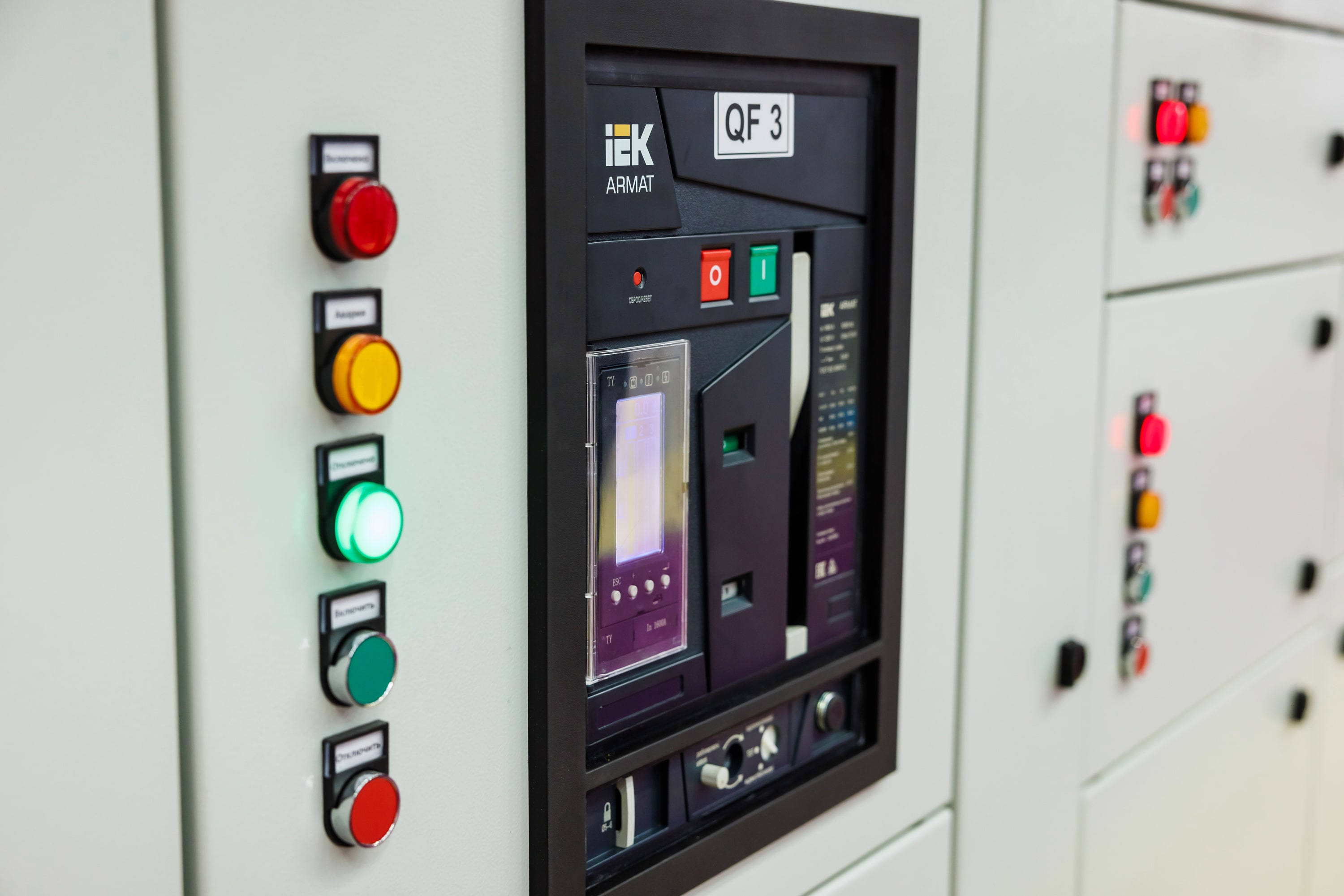

Фото­материалы
Материалы
Собрали для вас все полезные материалы по теме в одном месте.
Презентация
CAD/3D/PDF
Спецификация
Альбом решений
ОТВЕТЫ НА ВОПРОСЫ
  • Что такое FORMAT PRO?

    FORMAT PRO — это система, представляющая собой испытанное решение на базе конструктива FORMAT и активного оборудования ARMAT.

    За основу системы взят конструктив, разработанный на базе металлических оболочек FORMAT (каркас, стенки и полноразмерные двери) и оснащенный новыми элементами (установочные комплекты, секционные двери, фальш-панели и т.д.), полностью адаптированными под установку оборудования серии ARMAT.

  • В чем особенности FORMAT PRO?

    Особенностями системы является:

    • модульность системы;
    • наличие готовых установочных комплектов, которые включают в себя все необходимые элементы и метизы для монтажа;
    • новая система крепления шин, полностью адаптированная для установки в системе FORMAT PRO;
    • возможность организации всех форм секционирования от 1 до 4b;

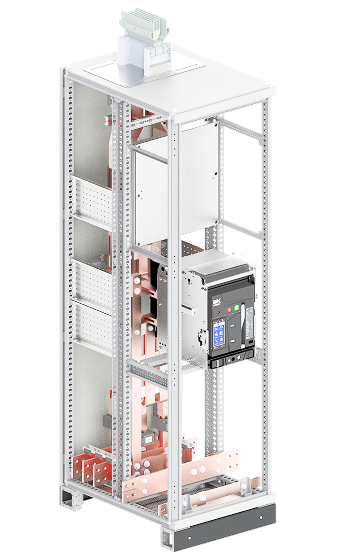

    • разделение внутреннего пространства шкафа с помощью дополнительных стоек на универсальный отсек (спереди) для установки электрического оборудования и шинный отсек (сзади);
    • усовершенствованный цоколь и различные фланцы для организации ввода питания.
  • Подходит ли система FORMAT PRO для установки электрического оборудования не только серии ARMAT, но и других серий, а также оборудования сторонних производителей?

    Конструктив FORMAT может быть адаптирован для установки любого электрического оборудования с применением универсальных монтажных плат и реек. Однако такое решение не будет являться системой FORMAT PRO и не может считаться испытанным решением.

  • Предусмотрена ли в системе FORMAT PRO возможность организации встроенного отсека?

    В системе FORMAT PRO возможна организация встроенных кабельных/шинных отсеков шириной 200 мм и 400 мм.

  • Входит ли фланец в комплект крыши и основания шкафа?

    Комплект поставки крыши и основания в системе FORMAT PRO не имеет фланца. Основание имеет отверстие, позволяющее устанавливать различные виды фланцев: глухие, вентилируемые и наборные.

  • Возможно ли применение внутренних фальш-панелей (пластронов) в системе FORMAT PRO?

    На данный момент применение внутренних фальш-панелей в системе FORMAT PRO не предусмотрено.

  • На какой максимальный номинальный ток рассчитана система FORMAT PRO?

    Система FORMAT PRO рассчитана на токи до 6300 А.

    На текущий момент система FORMAT PRO полностью испытана в соответствии с ГОСТ 61439 на ток 2500 А, включая разрушающие испытания токами термической стойкости и ударными токами электродинамической стойкости системы сборных шин.

    Запланировано несколько этапов испытаний вплоть до 6300 А.

  • Какова толщина металла конструктивных элементов в системе FORMAT PRO?

    Толщина металла составляет:

    • для лицевых фальш-панелей и секционных дверей — 2,0 мм;
    • для стоек каркаса, задних и боковых панелей, элементов секционирования — 1,5 мм;
    • для кронштейнов — 2,5-3,0 мм;
    • для реек — 1,5-2,0 мм.
  • Какую максимальную степень секционирования возможно реализовать в системе FORMAT PRO?

    Конструктив позволяет добиться максимальной степени секционирования 4b путем применения специализированных комплектов и перегородок.

  • Подходят ли НКУ на базе системы FORMAT PRO для установки на улице?

    НКУ на базе системы FORMAT PRO для установки на улице не подходят.

  • Какая существует сопроводительная документация по системе FORMAT PRO?

    На сайте представлены материалы, включающие в себя Альбом решений с примерами реализации различных типов панелей, 3D модели, 2D чертежи и спецификации в Excel.

    Эта документация призвана упростить проектирование НКУ на базе системы FORMAT PRO.
