После анонса новой линейки модульного оборудования ARMAT IEK вы часто спрашивали: «Когда в этой серии появится электромеханический АВДТ?».

Он уже в ассортименте! В этой статье расскажем о новинке и сравним её с другими АДВТ IEK линейки ARMAT.

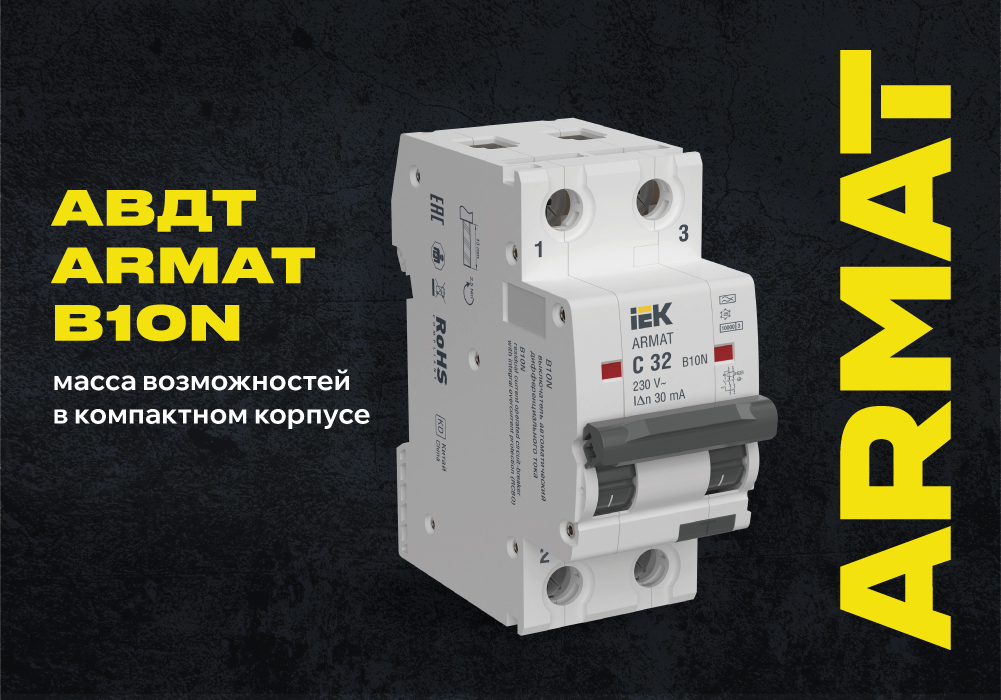

АВДТ ARMAT B10N — масса возможностей в компактном корпусе.

Область применения АВДТ

Автоматический выключатель дифференциального тока — важное устройство, которое должно быть в каждом электрощите. Он защищает человека от ударов электрического тока, а электросеть — от перегрузки и коротких замыканий. Применяется АВДТ не только в жилых домах, но и в самых ответственных сферах — на социальных и коммерческих объектах, промышленных предприятиях.

Отличительная особенность АВДТ B10N ARMAT

Одна из главных отличительных особенностей электромеханического АВДТ B10N ARMAT —независимость от напряжения между полюсами. Устройство в любом случае сработает:

— при наличии дифференциального тока (разности токов в полюсах) достаточной величины;

— при наличии тока перегрузки или короткого замыкания в любом из полюсов.

«Что тут особенного?» — спросите вы. Действительно, все АВДТ имеют такую защиту. Отличие АВДТ ARMAT B10N в том, что при ширине 2 модуля он имеет полноценную защиту от перегрузки и короткого замыкания не только в фазном, но и в нейтральном полюсе.

Отключающая способность

АВДТ ARMAT B10N обладают высокой отключающей способностью — 10 кА. Это гарантирует безопасную и надежную работу устройства при высоких токах короткого замыкания.

Такое высокое значение обеспечивается конструкцией B10N:

• Подвижный и неподвижный контакты выполнены из чистой меди, а это означает минимальное переходное сопротивление и тепловую стабильность.
• Напайки на контакты из углеродистого серебра AgC₄ гарантируют низкое сопротивление и стойкость к высоким температурам при дуговых разрядах. То есть контакты практически не подгорают даже при многократных коммутациях на сверхтоках. Как следствие — высокая коммутационная износостойкость (10 000 циклов включения—выключения на номинальном токе).
• В каждом полюсе присутствует своя эффективная дугогасительная камера, содержащая 14 омедненных пластин. Специальная конструкция дугогасительной решетки, дугоотводящие магниты, защитные антипригарные экраны — всё это также позволяет отводить разрушительную энергию электрической дуги быстро и без последствий.
• Для размыкания контактов используется механизм свободного расцепления независимого действия. Контакты в любом случае разомкнутся мгновенно и при автоматическом, и при ручном выключении. Это значительно влияет на образование и гашение дуги.

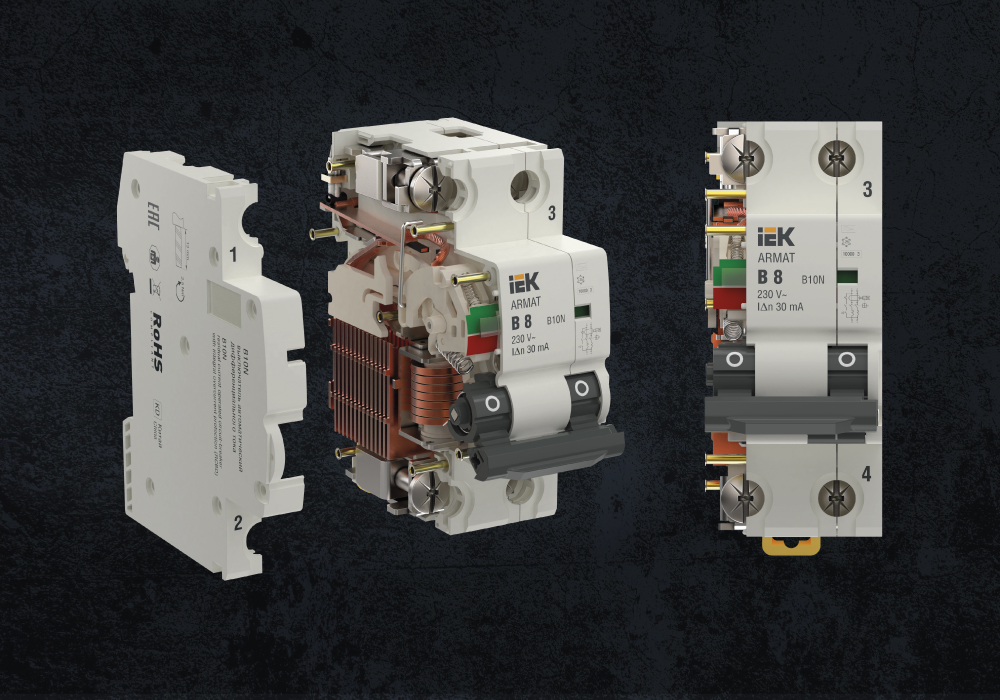

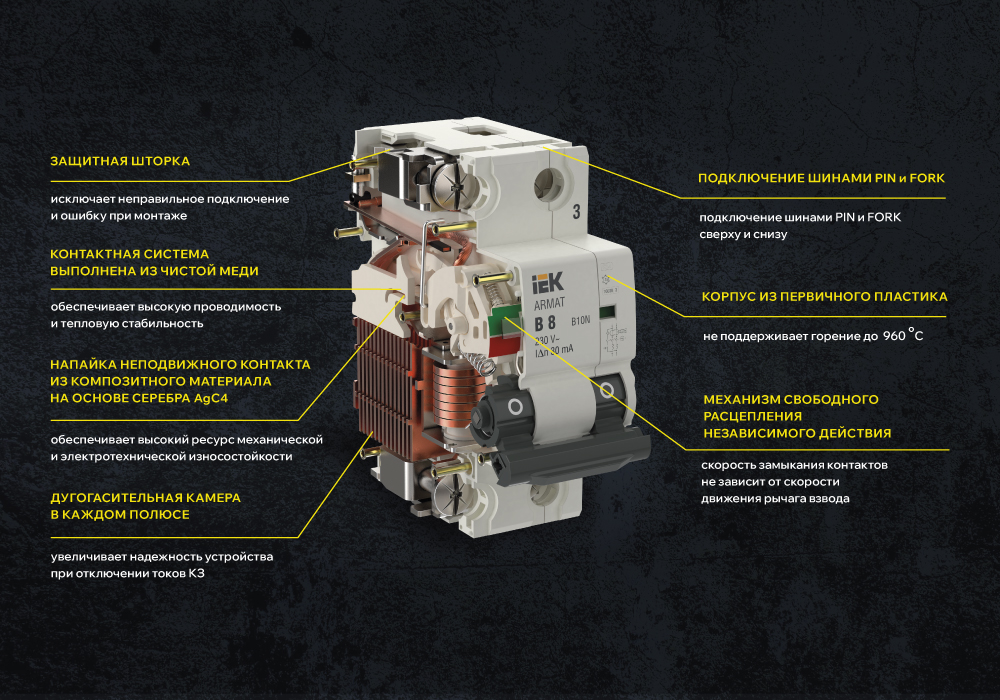

Конструкция АВДТ B10N ARMAT

Лучше один раз увидеть, чем прочитать :)

И еще немного преимуществ АВДТ B10N ARMAT

• Винтовые клеммы имеют защитные шторки, исключающие ошибочный монтаж провода.
• Шины PIN и FORK можно подключать как сверху, так и снизу.
• АВДТ ARMAT B10N полностью симметричны — питание также можно подавать и сверху, и снизу, а переполюсовка фазы с нейтральным проводом никак не скажется на работе.
• К АВДТ B10N ARMAT, как и ко всем устройствам линейки ARMAT IEK, можно присоединять до четырех дополнительных устройств.
• Номинальный момент затяжки равен 2,5 Н∙м. В случае необходимости момент может быть увеличен до максимального — 5 Н∙м. Этого удалось добиться благодаря восьми латунным заклепкам, корпусу из первичного пластика и мощным винтовым клеммам.

Сравнение устройств дифференциальной защиты IEK

Для вашего удобства приводим сравнительную таблицу устройств дифференциальной защиты IEK.

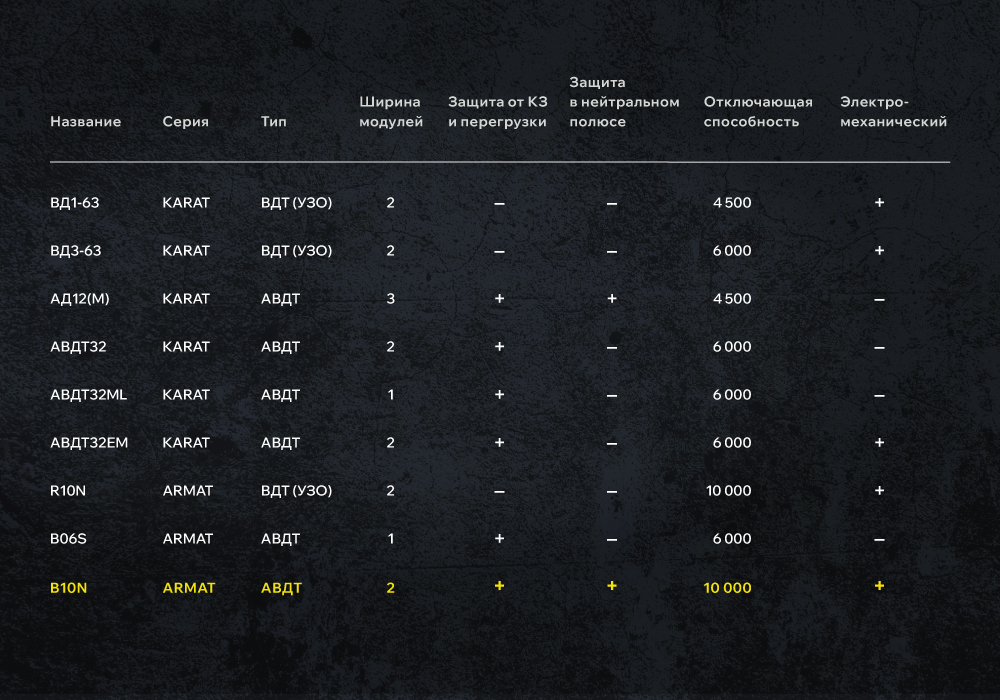

Сравнительная таблица устройств дифференциальной защиты IEK.

Все модели имеют свои особенности. Например, электронные АВДТ B06S ARMAT отличаются компактностью и занимают на DIN-рейке всего один модуль. Однако новинка B10N явно превосходит другие устройства по всем пунктам.

Разумеется, это не означает, что нужно отказываться от других АВДТ в пользу B10N. Выбирайте подходящий вам АВДТ, исходя из своей задачи и бюджета!
