После ухода европейских брендов из России отечественные потребители столкнулись с нехваткой высокотехнологичных решений — в том числе и разработанных российскими компаниями НКУ. Такая ситуация стала настоящим вызовом для производителей электротехники. IEK GROUP этот вызов приняла и в 2024 году представила «горячую» новинку — систему низковольтных комплектных устройств (НКУ) FORMAT PRO.
Флагманское решение компании основано на премиальных продуктах IEK: разборных металлических корпусах серии FORMAT и линейке коммутационного оборудования ARMAT. Система рассчитана на номинальные токи до 2500 А, спроектирована в соответствии с ГОСТ 61439 и успешно прошла весь цикл испытаний, включая разрушающие испытания токами короткого замыкания.
Быстро и еще быстрее
Спроектировать систему, изготовить опытные образцы, интегрировать в нее продукты компании, испытать... Насколько быстро это можно сделать? Один из европейских производителей, ушедший с российского рынка, например, на создание своей системы НКУ потратил 8 лет. Наша команда профессионалов, имеющая
— FORMAT PRO — это большой и сложный проект, который в конечном итоге объединит в себе силовое НКУ на весь диапазон номинальных токов (до 6300 А), решение по автоматическому вводу резерва, а также программное обеспечение с функцией локального управления состоянием электроустановки и удаленного мониторинга. Продукт, который мы предлагаем сегодня, — это лишь первый шаг на пути к большой цели, — говорит руководитель отдела разработки и интеграции решений IEK GROUP Сергей Петрухин. — Мы полностью переосмыслили существующее решение на базе корпусов FORMAT и разработали совершенно новую систему, во главе которой стоит безопасность эксплуатирующего персонала, удобство и скорость монтажа, гибкость в проектировании.
Что входит в систему НКУ от IEK?
Система FORMAT PRO напоминает конструктор, который состоит из отдельных кубиков — в нашем случае модулей (или функциональных блоков). С помощью инструкции модули можно собрать в единое решение.
Функциональные блоки есть для всех задач:
- для установки активного оборудования,
- для реализации шинной системы (сборной, распределительной, N, PE),
- для обеспечения различных форм секционирования (вплоть до 4b).
Неотъемлемой частью системы FORMAT PRO является альбом примеров реализации НКУ. В нём есть ответы на все вопросы: какую шину подобрать, каким способом обеспечить наилучшее контактное соединение, какой величины должны быть воздушные зазоры. Всё уже спроектировали инженеры IEK, а сборщикам НКУ нужно лишь осуществить сборку в соответствии с проектом. Это позволяет в десятки раз сэкономить время на проектировании и на определении сметы по проекту.

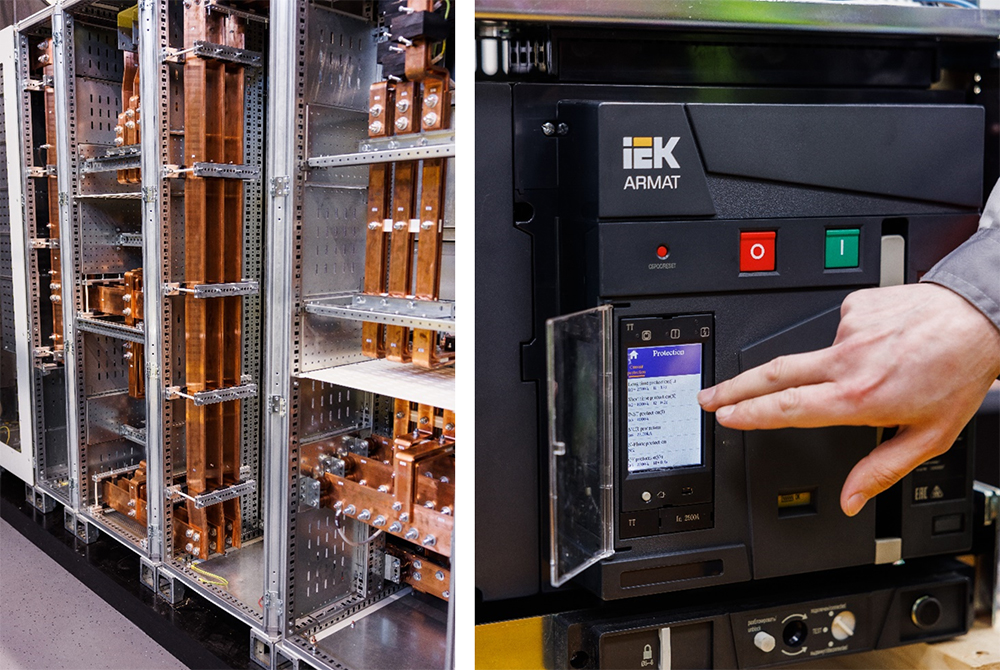

Система FORMAT PRO состоит из модулей, а ее «сердце» — воздушные автоматические выключатели ARMAT.
Из чего состоит система FORMAT PRO? Ключевыми её элементами стали, конечно, силовые автоматические выключатели ARMAT.
На вводе в НКУ устанавливаются воздушные автоматические выключатели ARMAT стационарного или выдвижного исполнения. Все автоматические выключатели имеют электронные расцепители, работают при температурах от −25 до + 70 °С (а в специальном исполнении могут функционировать и при −40 °С), имеют возможность измерения параметров сети, широкие возможности коммуникации, низкие значения дерейтинга номинальных токов, высокий ресурс.
Ещё одним компонентом НКУ стали силовые автоматические выключатели в литом корпусе ARMAT стационарного, втычного и выдвижного исполнения. Это токоограничивающие автоматические выключатели, имеющие контактную группу с двойным разрывом и повышенной отключающей способностью, возможностью измерения параметров сети и передачи данных.
Для всей линейки силового оборудования ARMAT предусмотрен широкий набор аксессуаров, позволяющий реализовать проекты любой сложности.
Испытания
Испытания — самый ответственный этап в любом проекте, ведь их результатом должно стать заключение о правильности проектирования, о безопасности предлагаемого решения.
НКУ FORMAT PRO не было исключением. Прежде чем представить решение нашим клиентам и партнерам, мы изготовили тестовую сборку и отправились в Ульяновск, в испытательный центр «Контактор». В части коммутационных испытаний это один из самых мощных центров в России, аккредитованный, в том числе, и на тестирование НКУ.
Хотите посмотреть, как проходили испытания НКУ FORMAT PRO? Переходите по ссылке — это интересно!
Самым долгим было испытание на превышение температуры, в ходе которого на ввод подается номинальный ток 2500 А, суммарная нагрузка также составляет 2500 А. Испытания имеют продолжительность до 8 часов и заканчиваются в момент достижения установившейся температуры в контрольных точках.
Для проведения испытания в характерных точках смонтировали 42 датчика, которые непрерывно в режиме реального времени фиксировали значения температуры. Специалисты IEK убедились, что при протекании номинального тока значение превышения температуры в НКУ FORMAT PRO остается в рамках значений, регламентируемых стандартом. При этом не наблюдается дерейтинга при заявленной степени защиты, что свидетельствует о высоком качестве решения и гарантирует работоспособность всего оборудования при длительной эксплуатации НКУ.
Один из важнейших тестов — испытание системы на устойчивость к токам короткого замыкания. НКУ FORMAT PRO успешно его выдержало: ток термической стойкости сборных шин — 45 кА (в течение 1 секунды), ударный ток электродинамической стойкости сборных шин —100 кА. Это примерно на 25% выше значения, которое можно встретить в реальной электроустановке, а значит, при аварийных режимах НКУ сохранит свою целостность и после возобновления подачи питания будет готово к продолжению работы.
До и после цикла всех испытаний протестировали НКУ FORMAT PRO на выдерживаемое напряжение промышленной частоты и импульсно выдерживаемое напряжение. В ходе теста также не возникло никаких проблем. Система выдержала всё и осталась полностью работоспособной.

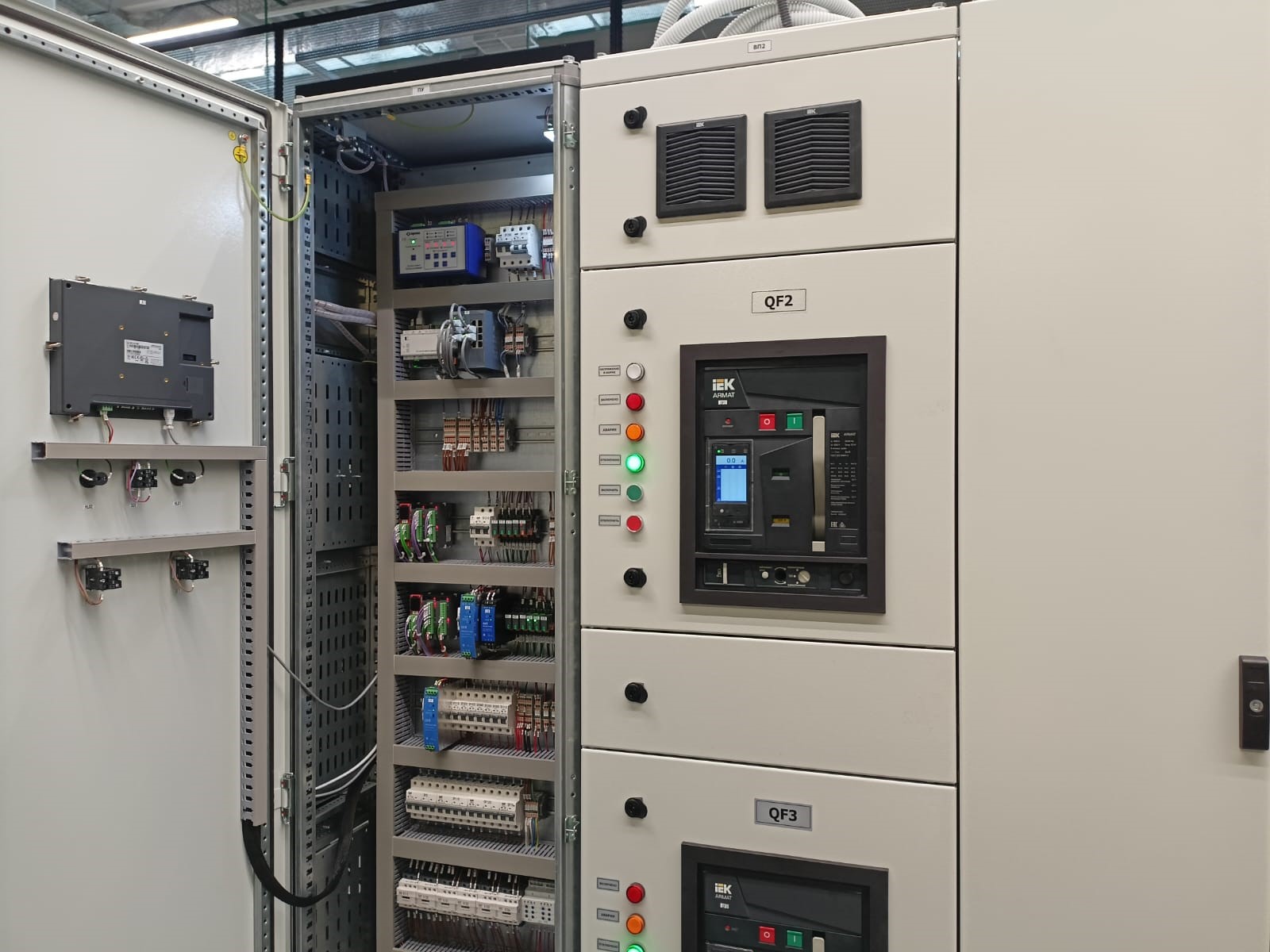

НКУ FORMAT PRO — для проектов любой сложности.
— Наше решение спроектировано по всем современным нормам и стандартам, с учетом сложных физических процессов, возникающих при обычной эксплуатации и при аварийных режимах работы, — рассказывает Дмитрий Дрюма, руководитель СБЕ «Силовые системы распределения энергии» IEK GROUP. — Новое решение позволяет легко конструировать, производить и масштабировать НКУ за счет модульного построения. Мы предлагаем систему, с которой наши клиенты смогут реализовать проекты практически любой сложности — быстро, эффективно и с минимальными трудозатратами. И самое главное, что при эксплуатации НКУ на базе нашего решения обеспечивается полная безопасность всего персонала. Успешно проведенный цикл испытаний — 100% тому подтверждение.
Во время испытания было протестировано НКУ на токи до 2500 А. Однако сейчас специалисты компании разрабатывают систему на более высокие токи, в перспективе — до 6300 А.

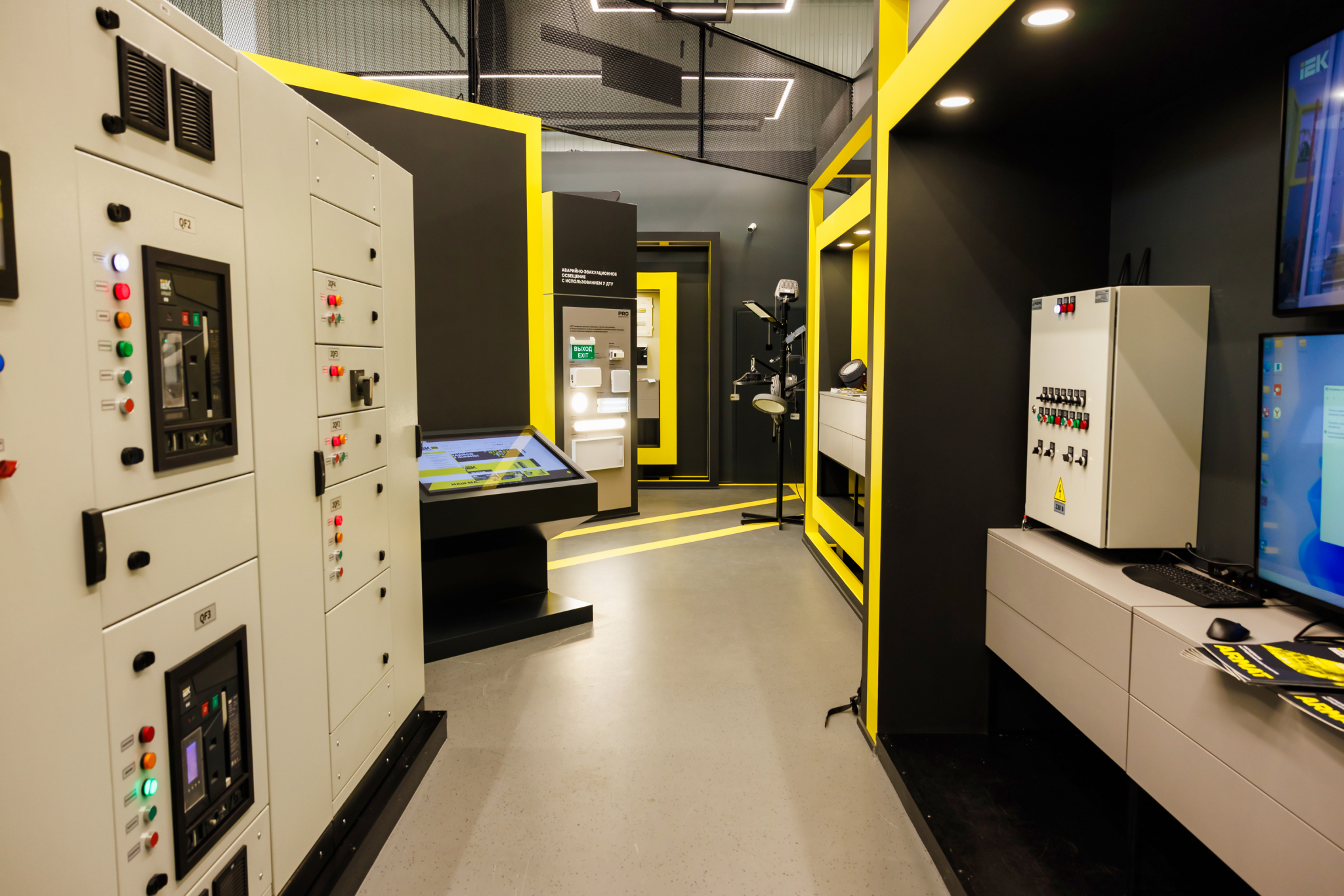

Система FORMAT PRO — в выставочном пространстве IEK.
НКУ FORMAT PRO, собранное на базе продуктов IEK, впервые было представлено на выставке «Электро» в июне 2024 года, где вызвало большой интерес посетителей. А сейчас с ним можно познакомиться в выставочном пространстве IEK, на площадке центрального офиса компании в Щербинке (г. Москва).
