Автоматический выключатель ВА47-60М — нечастый гость в электрощите. Обычно ему предпочитают более популярную модель ВА47-29. Однако в определенных условиях эксплуатации будет оптимальным установить именно ВА47-60М.

ВА47-60М KARAT: когда нужна особая надежность

Рассмотрим ключевые характеристики ВА47-60М и разберемся, в каких ситуациях его лучше использовать.

Отключающая способность: 6000 А

Номинальная наибольшая отключающая способность (Icn) — это ток короткого замыкания, который автоматический выключатель способен отключить. Для ВА47-60М этот параметр равен 6000 А.

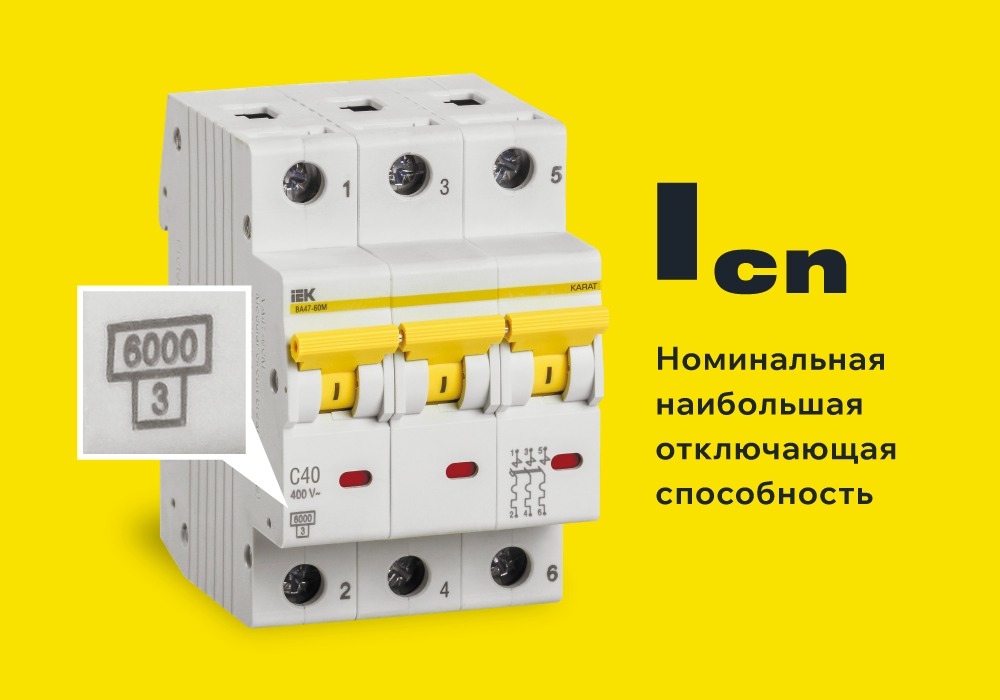

Значение Icn указано в рамке на лицевой панели любого модульного автоматического выключателя.

Согласно ГОСТ IEC 60898-1-2020, ВА47-60М должен дважды выдержать сверхток, равный 6000 А, и не иметь видимых повреждений. При этом после двух отключений его работа не гарантируется. Однако в реальной жизни такие токи встречаются редко. Чаще нас интересует, сколько выключатель проработает на реальных токах короткого замыкания. Здесь не обойтись без такой характеристики, как электрическая износостойкость.

Электрическая износостойкость — не менее 8000 коммутаций

В ГОСТ IEC 60898-1-2020 п. 9.11 зафиксировано, что этот параметр определяется на токе, равном номинальному. Указанное в руководстве по эксплуатации количество циклов включения-отключения (не менее 8000 для ВА47-60М) соответствует коммутациям на номинальном токе.

При замыкании-размыкании на токе ниже номинального возможное количество циклов оперирования, при котором состояние выключателя останется удовлетворительным, увеличится. Однако это число не нормируется.

При коммутациях на токе выше номинального возможная электрическая износостойкость уменьшится. Но предсказать точное значение невозможно. Оно зависит от реального значения тока короткого замыкания и от отключающей способности автоматического выключателя.

Когда в электрощитах нужна высокая отключающая способность?

В большинстве домашних электрощитов достаточно использовать линейку ВА47-29 с отключающей способностью 4500 А. Однако в случаях, описанных ниже, мы рекомендуем рассмотреть замену ВА47-29 на ВА47-60М.

• Высокий ток короткого замыкания: когда ток короткого замыкания превышает треть отключающей способности Icn. Ток КЗ можно рассчитать или замерить с помощью специальных приборов.
• Повышенные требования к надежности, на пример, в подъездных электрощитах или в распределительных щитах торговых центров.
• Интенсивная эксплуатация: частая коммутация, перегрузки и короткие замыкания, особенно при индуктивной нагрузке или больших пусковых токах. Примеры таких мест — ремонтные мастерские и производственные цеха.

Если считаете нецелесообразным ставить ВА47-60М во всей схеме щита, то как минимум его нужно использовать в качестве вводного выключателя. Именно на вводе самые высокие рабочие токи и токи КЗ. Трудоемкость замены вводного аппарата защиты по сравнению с групповыми выключателями тоже фактор в пользу ВА47-60М.

Для нежилых зданий следует руководствоваться указаниями ГОСТ 32397-2020 «Щитки распределительные для производственных и общественных зданий. Общие технические условия». В пункте 6.6.7 сказано: «Отключающая способность защитных коммутационных аппаратов, устанавливаемых на вводах щитков, должна быть не менее 6 кА — на номинальные токи до 63 А, 10 кА — на номинальные токи до 125 А».

Как узнать, что у вас высокий ток КЗ?

Часто ток КЗ узнать или измерить проблематично. Но есть косвенные признаки, по которым можно понять, что он высокий:

• Трансформаторная подстанция размещена вблизи либо внутри здания. Это типично для промышленных предприятий, торгово-офисных центров и новых жилых комплексов.
• Трансформатор, линия питания и ввод относительно новые.
• Фазное напряжение немного выше нормы (более 230 В), и в течение суток практически не меняется.

Выводы

Наши рекомендации направлены на то, чтобы ваше оборудование работало бесперебойно. Напомним, что срок службы всех модульных автоматических выключателей IEK составляет 15 лет. Однако правильный расчет, выбор и эксплуатация устройств могут продлить его на годы.
