Группа компаний IEK продолжает развитие продуктового направления для общественного и жилого строительства и расширяет ассортимент корпусов этажных щитов. Учитывая развитие рынка и многообразие строящихся объектов, а также пожелания потребителей, ГК IEK разработал новинку — корпус этажного щита без слаботочного отсека ЩЭ-Х-2.

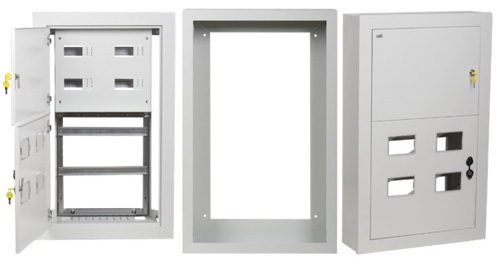

Корпуса ЩЭ-Х-2 предназначены для сборки этажных распределительных щитов в жилых зданиях и на общественных объектах, когда слаботочный отсек расположен в другом месте. Сварной металлический корпус состоит из двух отсеков: вводно-учетного и распределительного.
В вводно-учетном отсеке корпуса размещены перфорированные планки для крепления счетчиков на DIN-рейку (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью.
Возможно навесное исполнение ЩЭ-Х-2 при использовании дополнительного кожуха.
Достоинства корпусов щитов этажных ЩЭ-Х-2 IEK:
- Возможность выбора исполнения щита: навесной/встраиваемый;
- Возможность пломбировки учетного отсека;
- Удобные окна для снятия показаний счетчика;
- Оперативная панель в распределительном отсеке закрывает токоведущие части;
- Конструктив корпуса (вертикальные направляющие) позволяет установку в нишу с проложенным силовым кабелем;
- Крепление счетчиков на din-рейку;
- Удобная регулировка крепежных элементов;
- Усиленные каркасные дуги;
- Высококачественное наружное покрытие;
- Удобство монтажа, транспортировки и хранения.
Комплектация корпусов щитов этажных ЩЭ-Х-2 IEK:
- din-рейки под автоматы;
- din-рейки для крепления приборов учёта;
- рейка под шину «РЕ»;
- замки с универсальными ключами;
- Шины 6×9 8/1;
- Шины 6×9 8/2;
- Изоляторы на DIN-рейку;
- Сжимы У733М;
- Распорные болты для установки в нише дома
- Инструкция по сборке и монтажу.
Технические характеристики ЩЭ-Х-2:
— Вид установки: встраиваемый; возможно навесное исполнение
— Номинальный ток для одной квартиры: 50А;
— Тип покрытия: порошковое шагрень (матовое);
— Цвет: RAL 7035 (светло-серый);
— Степень защиты: IP31;
— Климатическое исполнение: УХЛ3;
— Угол открытия двери: 105°;
— Габаритные размеры корпуса ЩЭ-Х-2 (ВхШхГ, мм): 890×550×157;
— Габаритные размеры ниши (ВхШхГ, мм): 840×490×150;
— Габаритные размеры Кожуха (ВхШхГ, мм): 884×546×157.
