Реле импульсное TP с задержкой выключения 1 контакт 230В AC IEK

Новинка
Артикул:
Основные характеристики
| Функция задержки на включение | Нет |
| Функция задержки на выключение | Да |
| Функция времени включение с задержкой изменяемой | Нет |
| Номин ток, А | 16 |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 230 |
Описание
Реле импульсное типа TP IEK предназначено для управления оборудованием по кратковременному сигналу с последующим автоматическим отключением через установленное время. Прибор включается от импульса на управляющем входе и отключает нагрузку после выдержки, длительность которой задается независимо. Имеет 10 встроенных режимов работы.
Срок службы:
5 лет
Гарантия:
1 год
Преимущества
- 10 режимов работы.
- 1 модуль.
- Индикация состояния реле.
- Номинальный ток контактной группы до 16А.
- Температура эксплуатации от -20 до +55°С.
- Любое рабочее расположение в пространстве.

Технические характеристики
| Функция задержки на включение | Нет |
| Функция задержки на выключение | Да |
| Функция времени включение с задержкой изменяемой | Нет |
| Номин ток, А | 16 |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 230 |
| Тип напряжения управления | Переменный (AC) |
| Высота, мм | 95 |
| Функция мгнов срабатывания импульсом | Да |
| Номин напряж питания цепи управ Us пост тока DC, В | 0 |
| Перекидной контакт на включение | Нет |
| Функция времени включение импульсом Изменяемая задержка на включение | Нет |
| Глубина, мм | 64 |
| Температура эксплуатации, °C | -20...55 |
| Кол-во выход норм открытых конт с задержкой | 1 |
| С полупроводниковым выходом | Нет |
| Подходит только для дистанционного управ | Нет |
| Подключение Звезда-Треугольник | Нет |
| Импульсное устройство | Да |
| Ширина, мм | 18 |
| Сменный блок дополнит контактов | Нет |
| Функция мгнов с задержкой срабатывания неизменяемой | Нет |
| Степень защиты - IP | IP20 |
| Со штепсельным разьемом | Нет |
| Тип подключения | Винтовое соединение |
| Перекидной контакт на выключение | Нет |
| Временной диапазон, с | - |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения

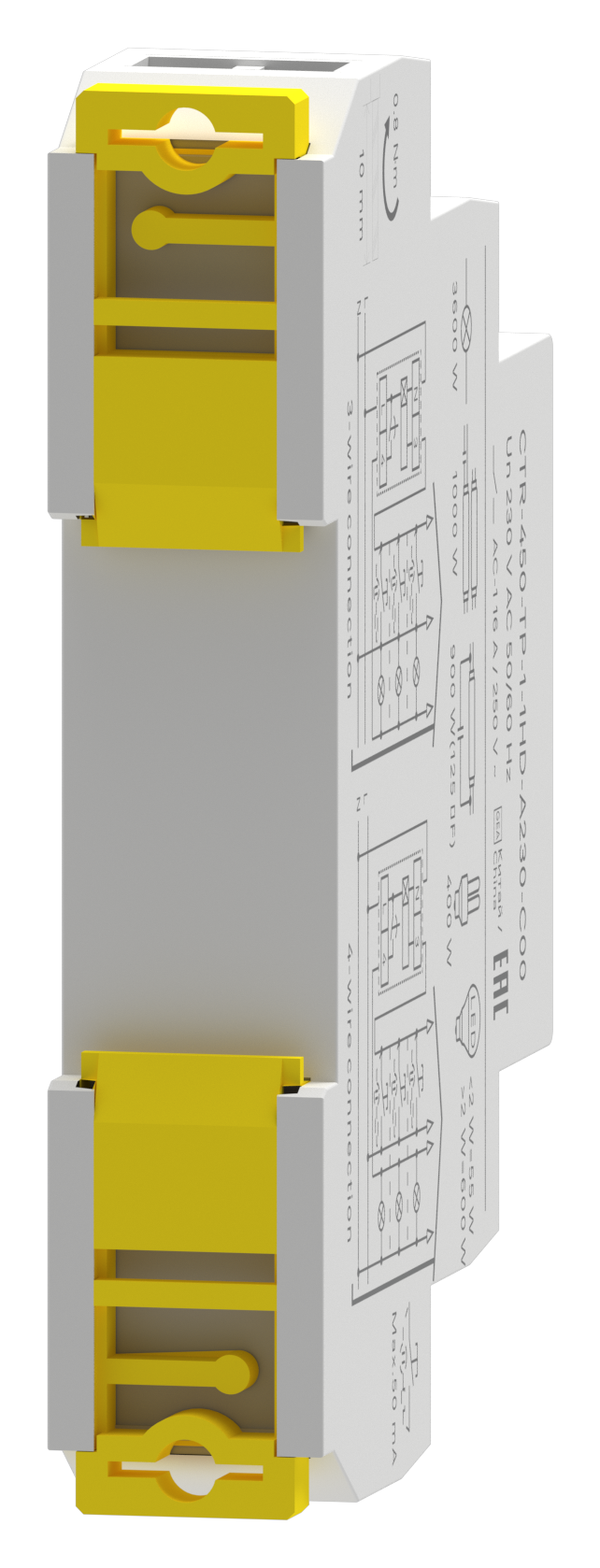

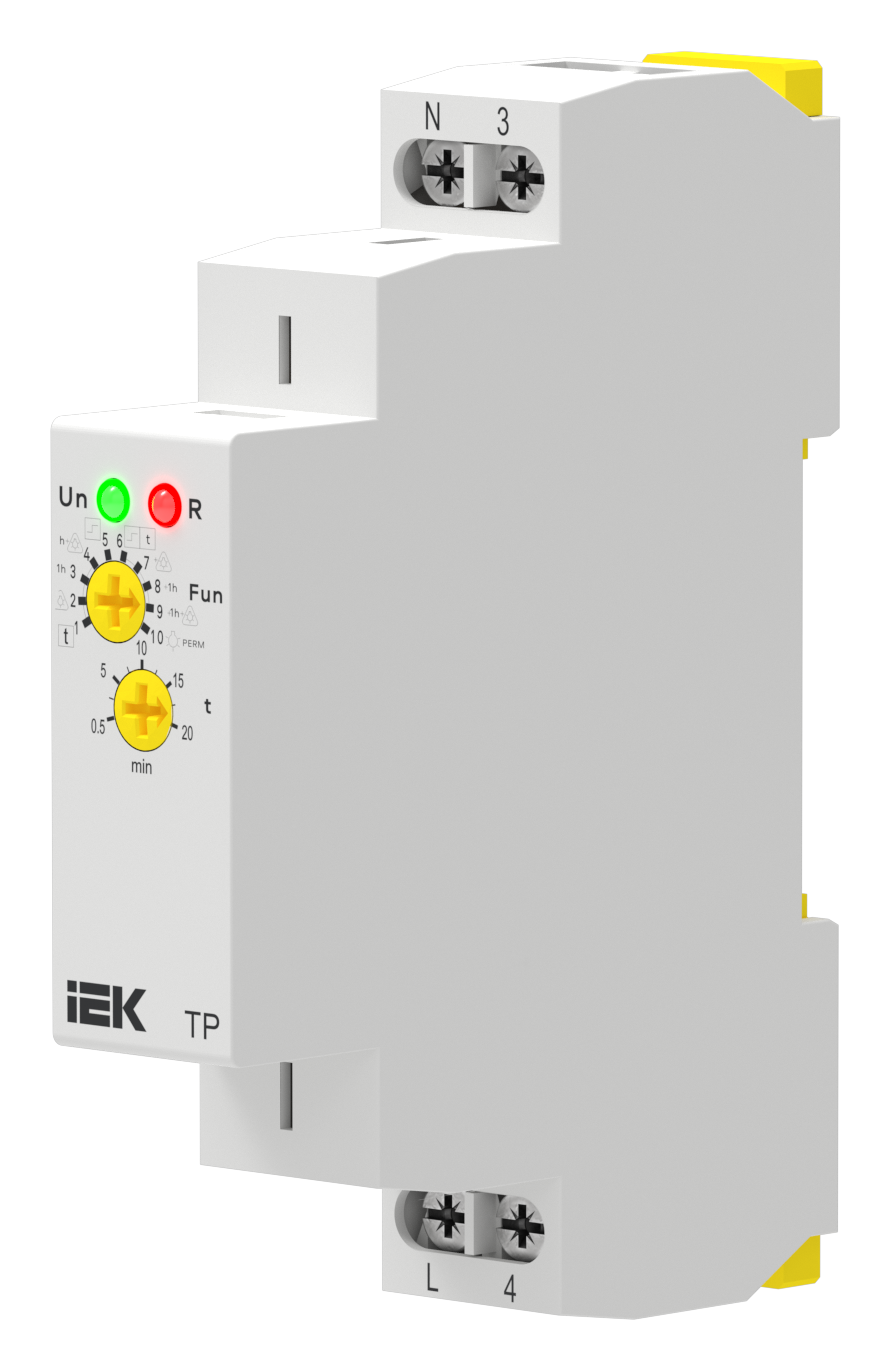

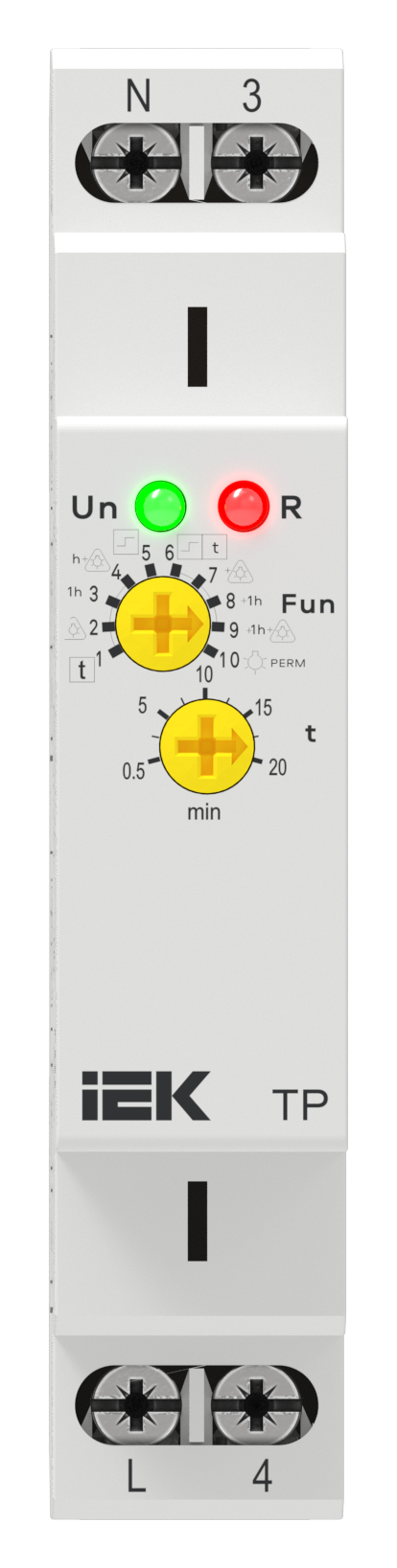

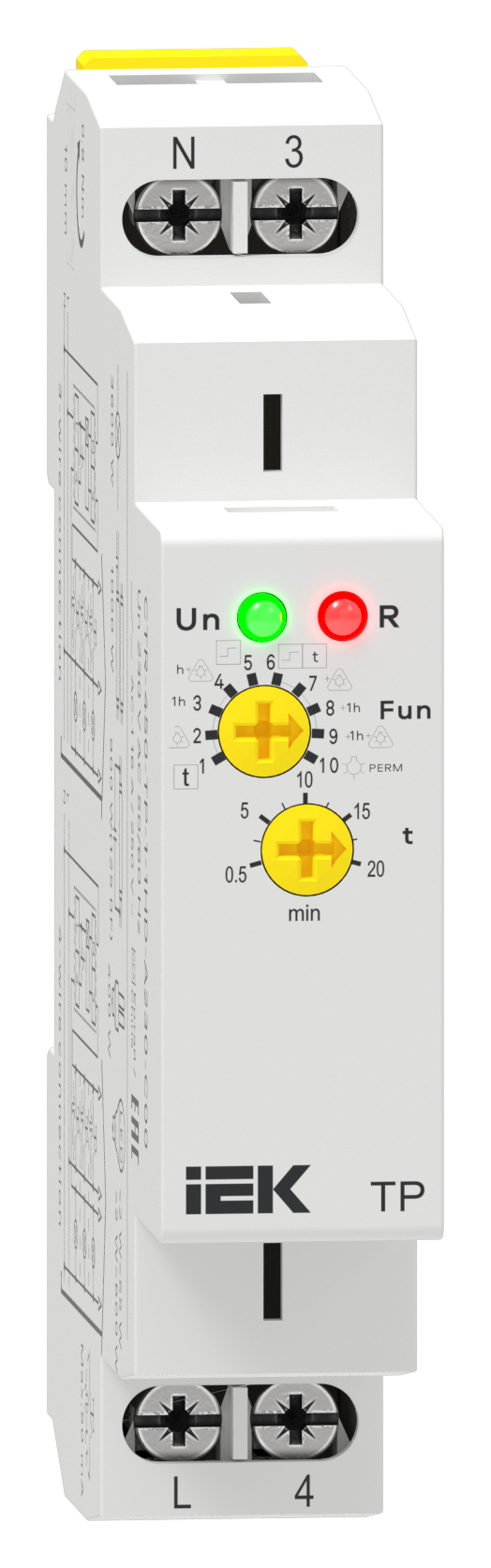

Дополнительное фото продукта (PNG, 460.39 KB)
Дополнительное фото продукта (PNG, 662.10 KB)
Дополнительное фото продукта (PNG, 610.97 KB)
Дополнительное фото продукта (PNG, 788.95 KB)

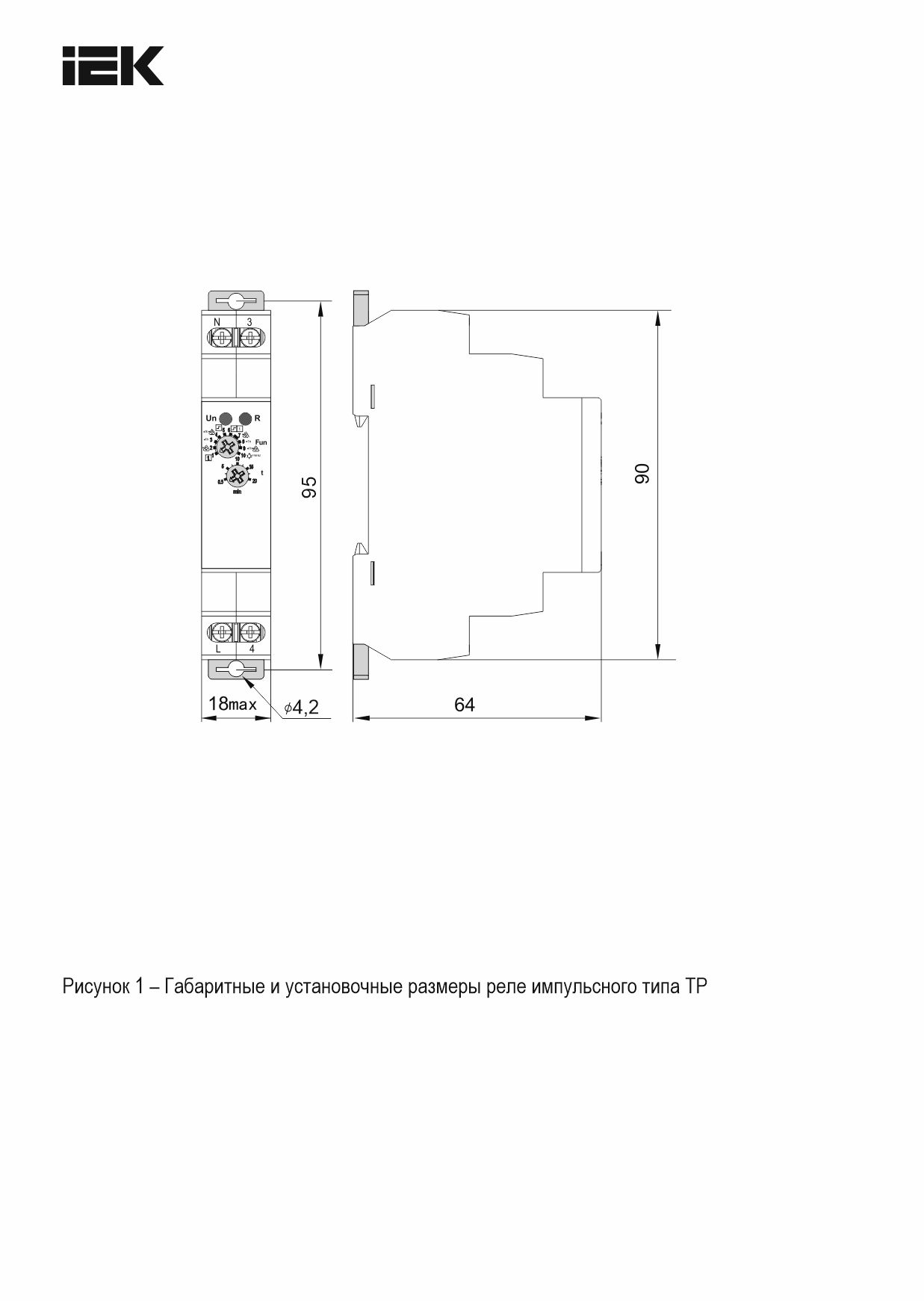

Габаритный Чертеж (JPG, 64.92 KB)

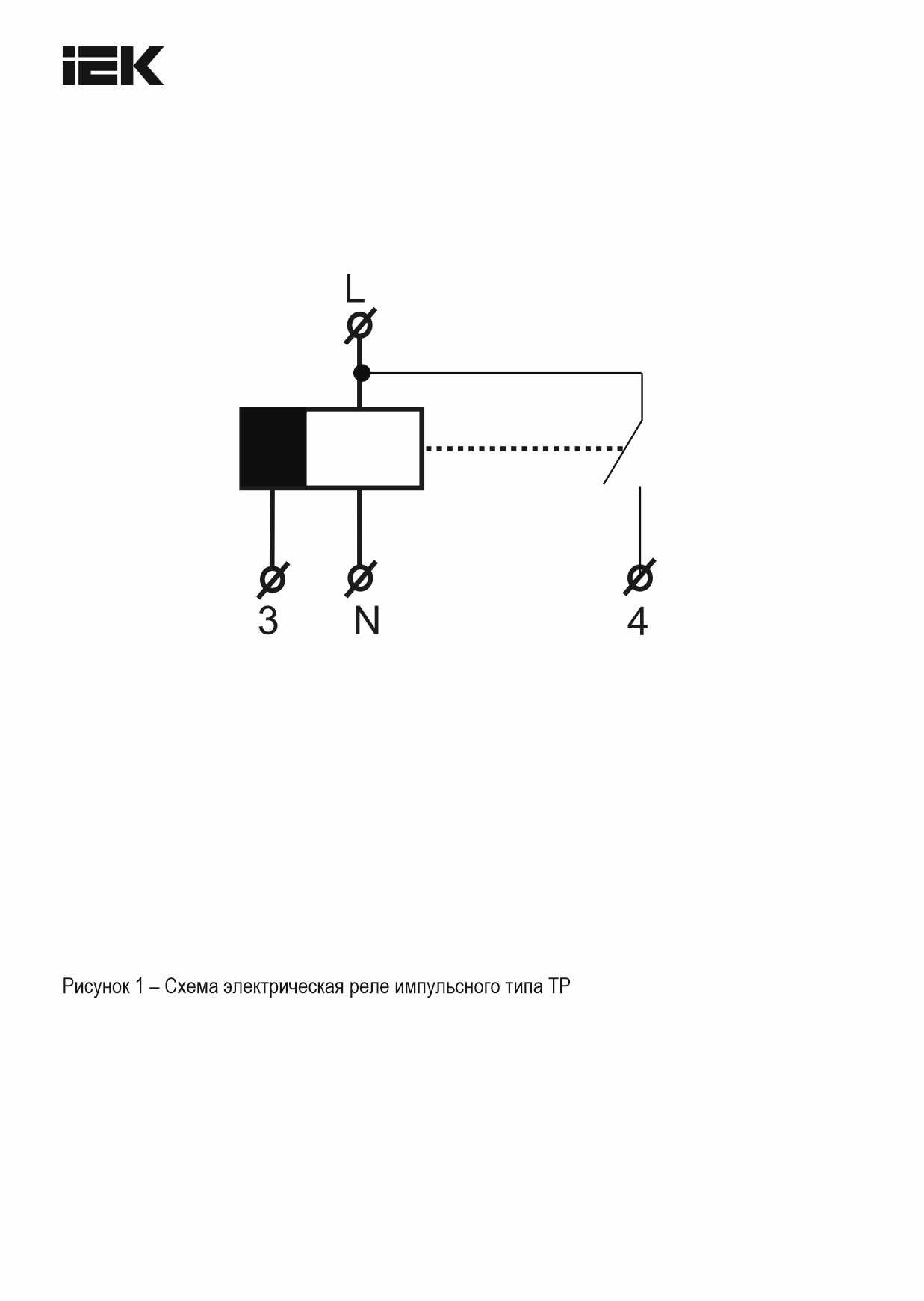

Схема Подключения (JPG, 48.77 KB)
Листовка (PDF, 807.81 KB)

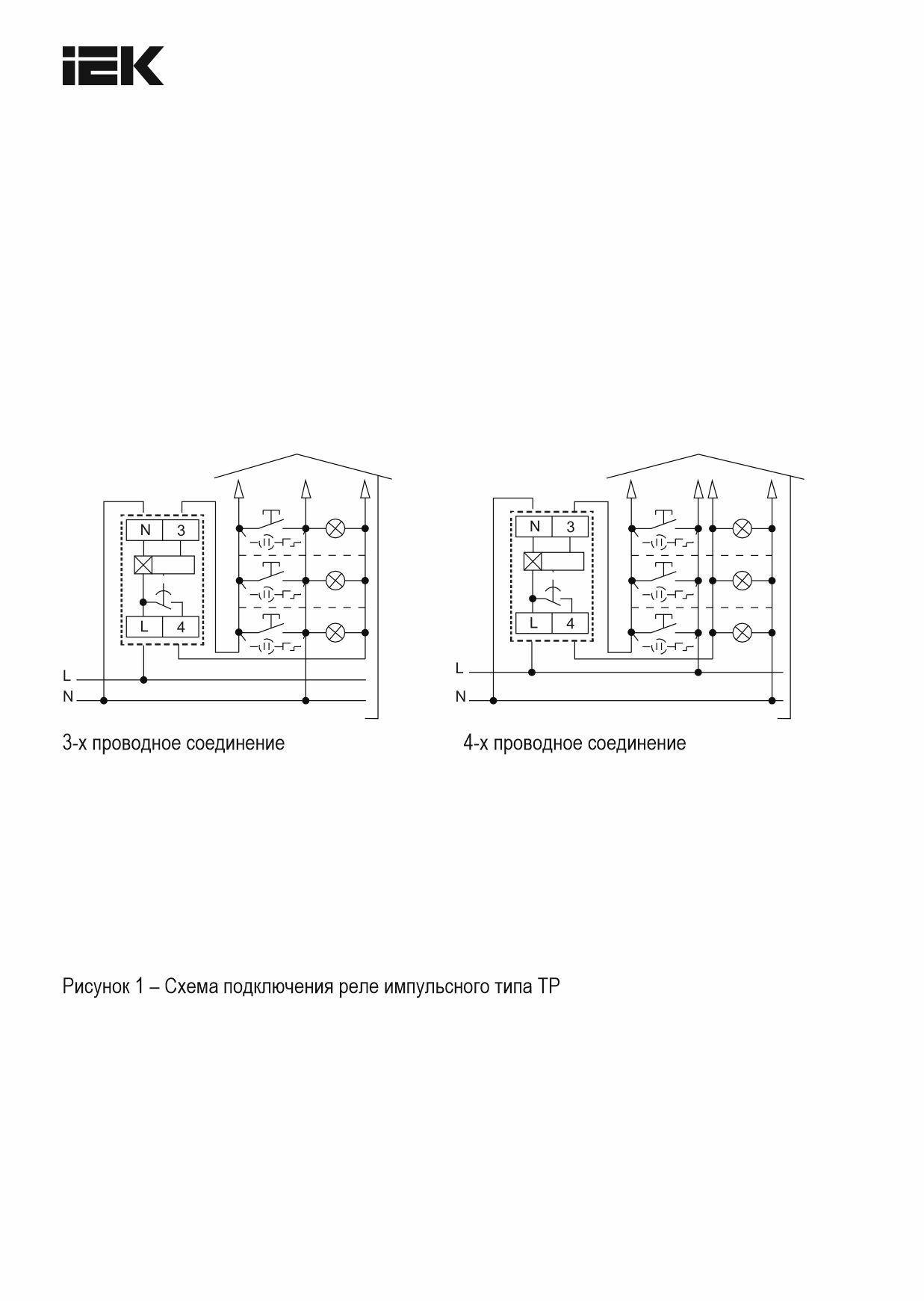

Схема Подключения (JPG, 85.75 KB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 100 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293100161 | 4630293100178 | 4630293100185 |
| Вес брутто, кг | 0.091 | 0.7 | 9.135 |
| Вес нетто, кг | 0.065 | 0.65 | 6.5 |
| Объем, м^3 | 0.000256 | 0.001996 | 0.0256 |
| Длина, см | 9.5 | 24.9 | 51.7 |
| Высота, см | 2.5 | 8.1 | 18.6 |
| Ширина, см | 7.5 | 9.9 | 26.6 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
