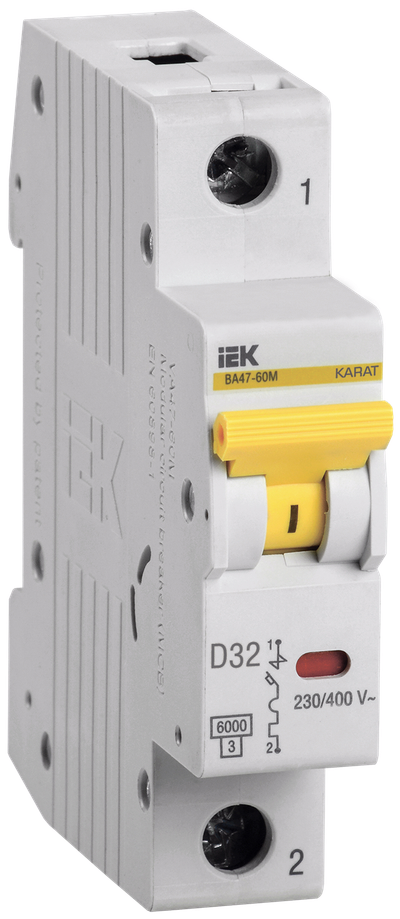

KARAT Автоматический выключатель ВА47-60M 1P D 32А 6кА IEK
Основные характеристики
Номин ток, А | 32.0 |
Количество полюсов | 1 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 230 |
Описание
Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от сверхтоков – тепловая и электромагнитная.
- Широкая рукоятка для удобства включения/выключения автоматического выключателя.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Широкий диапазон рабочих температур от -40°С до +50°С.
Технические характеристики
Номин ток, А | 32.0 |
Количество полюсов | 1 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 230 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 6.0 |
Возможна дополнит комплектация | Да |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
Наличие дифференциального расцепителя | Нет |
Класс защиты от поражения электрическим током | 0 |
Тип монтажа | EV004369 |
Макс сечение входящего кабеля, мм² | 25 |
Класс токоограничения | 3 |
Тип подключения | Винтовое соединение |
Количество защищенных полюсов | 1 |
Отключающая способность по EN 60898, кА | 6 |
Общ количество полюсов | 1 |
Климатическое исполнение | УХЛ4 |
Количество силовых полюсов | EV000599 |
Сфера применения | IEK_V0000013 |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Наличие взрывозащиты | IEK_V0000020 |
Наличие электронного расцепителя | Нет |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Степень защиты - IP | IP20 |
Тип монтажной рейки | IEK_V0000022 |
Электр износостойкость, циклов | ≥ 8000 |
Наличие теплового расцепителя | Да |
Наличие электромагнитного расцепителя | Да |
Мех износостойкость, циклов | ≥ 20000 |
Вес одного полюса, кг | ≤ 0,2 |
Монтажная глубина - ниши, мм | 71 |
Частота, Гц | 50 |
Ширина по количеству модульных расстояний | 1 |
Частота, Гц | 50 |
Номинальный ток, А | 32 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Габаритный Чертеж (JPG, 1.93 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Схема Подключения (JPG, 1.90 MB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Листовка (PDF, 2.06 MB)
Схема Подключения (JPG, 140.03 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Габаритный Чертеж (JPG, 187.79 KB)
Модели для проектировщиков
Информационные материалы
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 12 | 144 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056651119 | 4606056651126 | 4606056651133 |
Вес брутто, кг | 0.12 | 1.434 | 17.209 |
Вес нетто, кг | 0.101 | 1.212 | 14.544 |
Объем, м^3 | 0.000159 | 0.001908 | 0.022896 |
Длина, см | 7.5 | 22.8 | 54.6 |
Высота, см | 8.4 | 7.6 | 17.5 |
Ширина, см | 1.8 | 8.8 | 24 |
Способ нанесения информации | На изделие | На коробку | На стикер |
