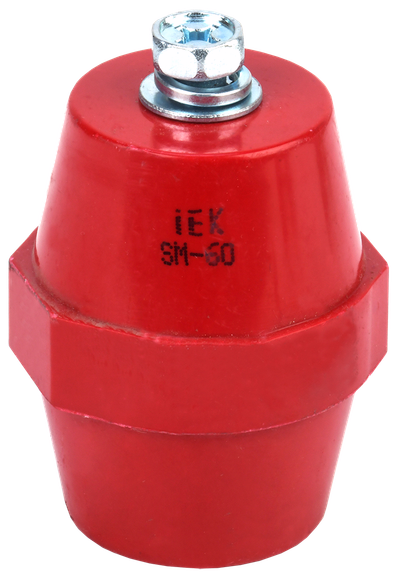

Изолятор SM60 (М8) силовой с болтом IEK
Артикул:
Основные характеристики
| Количество полюсов | 1 |
| Тип конструкции | IEK_V0000463 |
| Макс. номин. ток, А | 750 |
| Метрический размер резьбы - М | 8 |
| Пакет шин 5(3), 10(2) | Нет |
Описание
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Срок службы:
30 лет
Гарантия:
3 года
Преимущества
- Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Технические характеристики
| Количество полюсов | 1 |
| Тип конструкции | IEK_V0000463 |
| Макс. номин. ток, А | 750 |
| Метрический размер резьбы - М | 8 |
| Пакет шин 5(3), 10(2) | Нет |
| Механ разрушающий крутящий момент, кНм | 0.8 |
| Номин раб напряжение, В | 1000 |
| Расстояние между шинами, мм | 50...125 |
| Выдерж напряж грозового импульса, кВ | 20.0 |
| Материал | Полимерный материал |
| Механ разрушающая сила на изгиб, кН | 20 |
| Наибольший наружн диаметр, мм | 46 |
| Длина резьбы, мм | 15 |
| Высота, мм | 60.0 |
| Наименьший наружн диаметр, мм | 34 |
| Цвет | Красный |
| Вид или марка материала | Полиамид усиленный стекловолокном |
| Кол-во болтов на изолятор, шт | 2 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 150 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056214185 | 4606056214192 | 4606056214208 |
| Вес брутто, кг | 0.19 | 1.9 | 28.5 |
| Вес нетто, кг | 0.19 | 1.9 | 27.5 |
| Объем, м^3 | 0.000225 | 0.000834 | 0.0338 |
| Длина, см | 7 | 19 | 50 |
| Высота, см | 4.6 | 5.7 | 26 |
| Ширина, см | 4.6 | 7.7 | 26 |
| Способ нанесения информации | На изделие | На стикер | На стикер |
