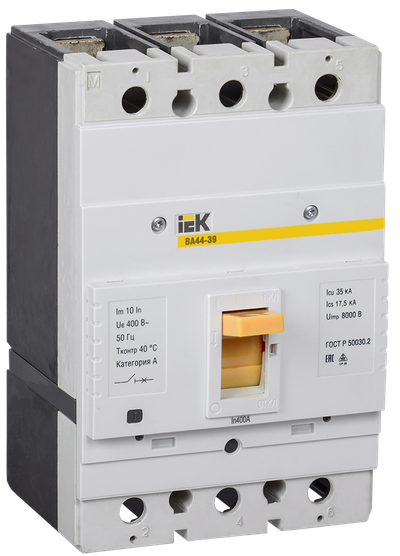

Выключатель автоматический ВА44-39 3Р 400А 35кА IEK
Основные характеристики
Номин ток, А | 400 |
Количество полюсов | 3 |
Номин откл способность Icu при 400 В 50 Гц, кА | 35 |
Исполнение | Стационарное |
Тип расцепителя | IEK_V0000011 |
Описание
Автоматические выключатели ВА44 IEK предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей.
Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 25 до 630А.
Соответствуют требованиям ГОСТ Р 50030.2.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Компактные размеры.
- Пополюсная настройка.
- Установка в любом положении (вертикально/горизонтально).
- Универсальные дополнительные устройства (применяются для ВА88 и ВА44).
Технические характеристики
Номин ток, А | 400 |
Количество полюсов | 3 |
Номин откл способность Icu при 400 В 50 Гц, кА | 35 |
Исполнение | Стационарное |
Тип расцепителя | IEK_V0000011 |
Номин раб напряжение, В | 400 |
Тип изделия/компонента | Выключатель автоматический в литом корпусе |
Потери энергии, Вт | 180.0 |
Кол-во вспомогат переключающих контактов | 0 |
Моторный привод встроенный | Нет |
Тип подключения силовой электрич цепи | Винтовое соединение |
Комплексная защита от замыканий на землю | Нет |
Частота сети, Гц | 50 |
Ширина, мм | 140.0 |
Высота, мм | 240.0 |
Глубина, мм | 135.0 |
Номин напряжение изоляции Ui, В | 750 |
Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
Диап регул без заде сраб расцеп короткого замык, А | - |
Потребл мощность, ВА | 90 |
Номин продолжительный ток Iu, А | 400 |
Номин импульсное выдерживаемое напряжение, кВ | 8 |
Наличие электронного расцепителя | Нет |
Механич износостойкость с обслуживанием, циклов | 5000 |
Кол-во вспомогат норм разомкнутых-НО конт | 0 |
Диапазон уставки тока расцепления, А | 4000 |
Вид подключения главной электрич цепи | Подключение спереди |
Тип элемента управления | Тумблер |
Конструкция прибора | Встраиваемое устройство расширения |
Номин раб наибольшая откл способность Ics, кА | 18 |
Степень защиты - IP | IP30 |
Моторный привод - дополнительно | Нет |
Вес, кг | 3.500 |
Климатическое исполнение | IEK_V0000009 |
Номин напряжение, В | 400...400 |
Подходит для монтажа на DIN-рейку | Нет |
С расцеплением под напряжением | Да |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
3D-модель, STEP-формат (STEP, 3.25 MB)
3D-модель, STEP-формат (загружается на сервер)Сейчас файл загружается на наш сервер и скоро станет доступен для скачивания. Обычно это занимает несколько часов. Попробуйте загрузить файл позже.
Revit, База оборудования (ZIP, 21.22 MB)
nanoCAD BIM Электро, База оборудования (SDF, 706.52 MB)
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 4 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056670592 | 4606056670608 |
Вес брутто, кг | 3.8 | 15.2 |
Вес нетто, кг | 3.725 | 15.1 |
Объем, м^3 | 0.008991 | 0.035964 |
Длина, см | 20 | 37 |
Высота, см | 15 | 36 |
Ширина, см | 13.5 | 27 |
Способ нанесения информации | На коробку | На стикер |
