ESCA 3 Крестовина 100х300-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота кабельного лотка , мм | 100 |
| Длина, мм | 601 |
| Толщина металла, мм | 0,6 |
| Температура эксплуатации, °C | -50...40 |
Описание

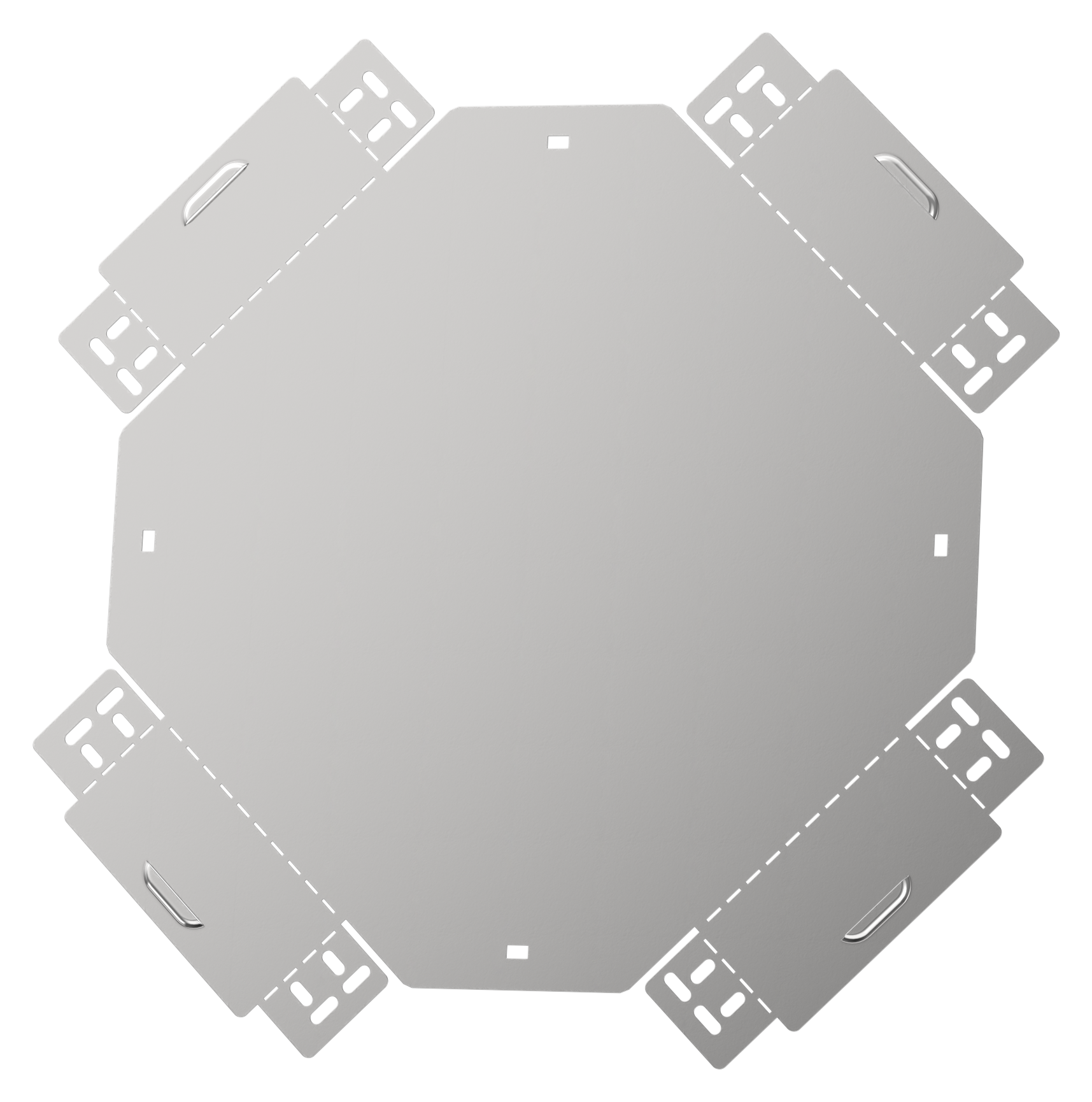

Крестовина предназначен для организации X-образного разветвления кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота кабельного лотка , мм | 100 |
| Длина, мм | 601 |
| Толщина металла, мм | 0,6 |
| Температура эксплуатации, °C | -50...40 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Ширина ответвления, мм | 300 |
| Степень защиты - IP | IP00 |
| Модель или исполнение | Интегрированный разъем |
| Класс стойкости к коррозии | 2 |
| Номер цвета RAL | 7047 |
| Монтажная температура, °C | -50...40 |
| Ширина, мм | 300 |
| Вес, кг | 1,78 |
| Вид или марка материала | Прочее |
| Цвет | Светло-серый |
| Материал | Сталь |
| Высота, мм | 100 |
| Толщина цинкового покрытия, мкм | 28 |
| Подходит для обеспеч целостности цепи | Нет |
| Нержавеющая сталь травлёная | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084646399 |
| Вес брутто, кг | 17.8 |
| Вес нетто, кг | 17.8 |
| Объем, м^3 | 0.021788 |
| Длина, см | 78.9 |
| Высота, см | 3.5 |
| Ширина, см | 78.9 |
| Способ нанесения информации | На стикер |
