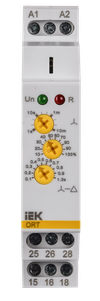

Реле пуска звезда-треугольник ORT 12-230В AC/DC IEK
![Реле пуска звезда-треугольник ORT 12-230В AC/DC IEK](https://cdn-02.iek.ru/imgproxy/q-V_Q65gpTh3USQ8kxPtCU3e_oXrUjBzioUuCYTPVYU/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2JkN2Y3MDExYWE4NWRjZGY1NmYzN2EyMmEyNzIxN2ZmMjBhMTA3YjkyYjM0NjRjYmMwY2MxZDNiMzcyMzY4ZDUucG5n.png)
Артикул:
Основные характеристики
Функция задержки на включение | Да |
Функция задержки на выключение | Да |
Функция времени включение с задержкой изменяемой | Да |
Номин напряжение питания цепи управ Us AC 50 Гц, В | 12...240 |
Тип напряжения управления | Перемен./постоян. (AC/DC) |
Описание
Предназначено для запуска электродвигателей по схеме "звезда-треугольник" с использованием устанавливаемой выдержки времени при старте в режиме "звезда" и последующем переходе электродвигателя в режим "треугольник" с выдержкой установленного времени между отключением режима "звезда" и включением режима "треугольник".
Срок службы:
5 лет
Гарантия:
1 год
Преимущества
- Снижение пусковых токов асинхронных электродвигателей и увеличение его срока службы.
- Реализация схемы переключения с режима "звезда" в режим "треугольник" с помощью всего одного реле.
![Реле пуска звезда-треугольник ORT 12-230В AC/DC IEK](https://cdn-02.iek.ru/imgproxy/q-V_Q65gpTh3USQ8kxPtCU3e_oXrUjBzioUuCYTPVYU/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2JkN2Y3MDExYWE4NWRjZGY1NmYzN2EyMmEyNzIxN2ZmMjBhMTA3YjkyYjM0NjRjYmMwY2MxZDNiMzcyMzY4ZDUucG5n.png)
Технические характеристики
Функция задержки на включение | Да |
Функция задержки на выключение | Да |
Функция времени включение с задержкой изменяемой | Да |
Номин напряжение питания цепи управ Us AC 50 Гц, В | 12...240 |
Тип напряжения управления | Перемен./постоян. (AC/DC) |
Кол-во выход перекидных конт с задержкой | 1 |
Высота, мм | 95 |
Со штепсельным разьемом | Нет |
Функция мгнов срабатывания импульсом | Нет |
Функция времени включение импульсом Изменяемая задержка на включение | Нет |
Подключение Звезда-Треугольник | Да |
Ширина, мм | 18 |
Подходит только для дистанционного управ | Да |
Функция мгнов с задержкой срабатывания неизменяемой | Нет |
С полупроводниковым выходом | Нет |
Перекидной контакт на выключение | Нет |
Импульсное устройство | Нет |
Тип подключения | Винтовое соединение |
Сменный блок дополнит контактов | Нет |
Глубина, мм | 64 |
Перекидной контакт на включение | Да |
Номин напряж питания цепи управ Us пост тока DC, В | 12...240 |
Временной диапазон, с | 1...600 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 10 | 200 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056490466 | 4606056490473 | 4606056490480 |
Вес брутто, кг | 0.104 | 1.04 | 20.8 |
Вес нетто, кг | 0.093 | 0.93 | 18.6 |
Объем, м^3 | 0.000219 | 0.001997 | 0.043758 |
Длина, см | 9.3 | 24.9 | 51 |
Высота, см | 7.2 | 8.1 | 33 |
Ширина, см | 2.3 | 9.9 | 26 |
Способ нанесения информации | На стикер | На стикер | На стикер |
