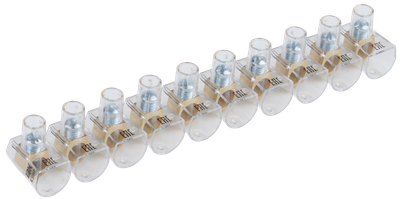

Зажим винтовой концевой изолированный КЗВИ 16мм2 (10x1) IEK
Артикул:
Основные характеристики
| Количество полюсов | 1 |
| Тип монтажа | Непосредственная установка |
| Сечение многожильного гибкого провода, мм² | 2х16 |
| Цвет | Прочее |
| Номин раб напряжение, В | 450 |
Описание
Зажим концевой применяется для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.
Срок службы:
5 лет
Гарантия:
3 года
Преимущества
- Винтовое соединение устойчиво к вибрации
- Защита провода от повреждения
- На соединители нанесено антикоррозийное покрытие
Особенности конструкции
Технические характеристики
| Количество полюсов | 1 |
| Тип монтажа | Непосредственная установка |
| Сечение многожильного гибкого провода, мм² | 2х16 |
| Цвет | Прочее |
| Номин раб напряжение, В | 450 |
| Тип электрич соединения 2 | Винтовое соединение |
| Тип изделия/компонента | Зажим ЗВИ |
| Высота, мм | 32,7 |
| Высота самой нижней позиции для монтажа, мм | 33 |
| Длина, мм | 31 |
| Допустимый длительный ток, А | 75 |
| Климатическое исполнение | УХЛ3.1 |
| Кол-во в комплекте, шт | 5 |
| Количество зажимных клемм на 1 полюс | 1 |
| Макс поперечное сечение проводника, мм² | 2х16 |
| Макс рабочее напряжение Ue, В | 450 |
| Материал изоляции корпуса | Прочее |
| Место соединения | Сверху |
| Момент затяжки Нм при сечении проводника, мм² | 3,5 |
| Номин напряжение изоляции Ui, В | 500 |
| Номин раб напряжение переменного тока Ue, В | 450 |
| Номин раб напряжение постоянного тока Ue, В | 450 |
| Номин ток In, А | 75 |
| Номин частота, Гц | 50 |
| Номинальная способность к присоединению, мм² | 2х6...2х16 |
| Проверенная на взрывоопасность по Ex e | Нет |
| Прозрачный | Да |
| Рабочая температура, °C | -25...85 |
| Распространяет горение | Нет |
| Сечение многожильного провода без наконечника, мм² | 2х16 |
| Сечение одножильного жёсткого провода, мм² | 2х16 |
| Степень защиты - IP | IP20 |
| Тип электрич соединения 1 | Винтовое соединение |
| Требуется торцевая изолирующая пластина | Нет |
| Ширина или размер ячейки, мм | 22.5 |
| Ширина, мм | 22,5 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 5 | 150 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056496154 | 4606056496161 |
| Вес брутто, кг | 0.783 | 23.5 |
| Вес нетто, кг | 0.7436667 | 22.795 |
| Объем, м^3 | 0.000945 | 0.036064 |
| Длина, см | 8.5 | 46 |
| Высота, см | 21.8 | 28 |
| Ширина, см | 5.1 | 28 |
| Способ нанесения информации | На стикер | На стикер |
