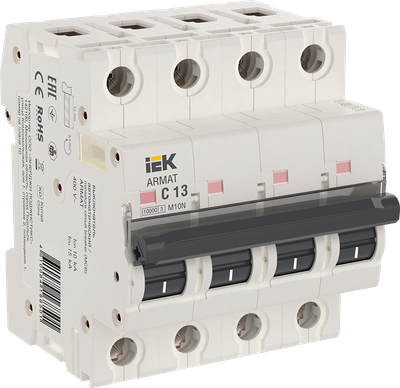

ARMAT Автоматический выключатель M10N 4P C 13А IEK
![ARMAT Автоматический выключатель M10N 4P C 13А IEK](https://cdn-02.iek.ru/imgproxy/hweo1lFHnF1sCYCRhV-Ofou53AQod6zMH5K49Dd5QU8/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzY2YjY3NzRiODdhMzcxMGY2N2EyNWRiYjk4YWFmYjgzOGVhNzhmOTNkNWMyZDNhNzk0M2E2NzkwZTFjZGI3YjEucG5n.png)
Новинка
Артикул:
Основные характеристики
Номин ток, А | 13.0 |
Количество полюсов | 4 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели ARMAT серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M10N составляет 10 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 10 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
![ARMAT Автоматический выключатель M10N 4P C 13А IEK](https://cdn-02.iek.ru/imgproxy/hweo1lFHnF1sCYCRhV-Ofou53AQod6zMH5K49Dd5QU8/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzY2YjY3NzRiODdhMzcxMGY2N2EyNWRiYjk4YWFmYjgzOGVhNzhmOTNkNWMyZDNhNzk0M2E2NzkwZTFjZGI3YjEucG5n.png)
Технические характеристики
Номин ток, А | 13.0 |
Количество полюсов | 4 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 14.0 |
Макс сечение входящего кабеля, мм² | 25 |
Номин напряжение изоляции Ui, В | 500 |
Количество защищенных полюсов | 4 |
Возможна дополнит комплектация | Да |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
Количество силовых полюсов | EV000070 |
Ремонтопригодность | Нет |
Вес одного полюса, кг | 0,116 |
Режим работы | Продолжительный-S1 |
Класс токоограничения | 3 |
Тип подключения | Винтовое соединение |
Степень защиты - IP | IP20 |
Отключение нейтрали | Нет |
Отключающая способность по EN 60898, кА | 10 |
Отключающая способность по IEC 60947-2, кА | 15 |
Общ количество полюсов | 4 |
Сфера применения | IEK_V0000012 |
Тип монтажной рейки | IEK_V0000022 |
Наличие электромагнитного расцепителя | Да |
Наличие дифференциального расцепителя | Нет |
Класс защиты от поражения электрическим током | 0 |
Тип монтажа | EV004369 |
Частота, Гц | 50 |
Ширина по количеству модульных расстояний | 4 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Наличие взрывозащиты | IEK_V0000020 |
Наличие теплового расцепителя | Да |
Наличие электронного расцепителя | Нет |
Электр износостойкость, циклов | 10000 |
Мех износостойкость, циклов | 20000 |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Частота, Гц | 50 |
Номинальный ток, А | 13 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 3 | 30 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4610084168501 | 4610084168518 | 4610084168525 |
Вес брутто, кг | 0.487 | 1.461 | 14.61 |
Вес нетто, кг | 0.472 | 1.416 | 14.16 |
Объем, м^3 | 0.000804 | 0.00203 | 0.02412 |
Длина, см | 8.3 | 23.1 | 47.5 |
Высота, см | 7.6 | 8.7 | 19.6 |
Ширина, см | 7.1 | 10.1 | 25.9 |
Способ нанесения информации | На изделие | На коробку | На стикер |
