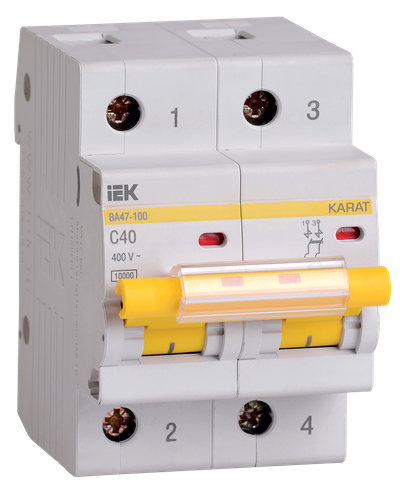

KARAT Автоматический выключатель ВА47-100 2P C 40А 10кА IEK
Основные характеристики
Номин ток, А | 40.0 |
Количество полюсов | 2 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Перемен./постоян. (AC/DC) |
Описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Особенности конструкции
Технические характеристики
Номин ток, А | 40.0 |
Количество полюсов | 2 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Номин напряжение постоян тока - DC, В | ≤ 60 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 15.0 |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
Общ количество полюсов | 2 |
Отключающая способность по EN 60898, кА | 10 |
Степень защиты - IP | IP20 |
Тип подключения | Винтовое соединение |
Частота, Гц | 50 |
Ширина по количеству модульных расстояний | 3 |
Возможна дополнит комплектация | Да |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Класс токоограничения | 3 |
Климатическое исполнение | УХЛ4 |
Количество защищенных полюсов | 2 |
Макс сечение входящего кабеля, мм² | 35 |
Монтажная глубина - ниши, мм | 74,3 |
Наличие дифференциального расцепителя | Нет |
Наличие теплового расцепителя | Да |
Наличие электромагнитного расцепителя | Да |
Наличие электронного расцепителя | Нет |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.096 MB)
Дополнительное фото продукта (JPG, 0.818 MB)
Дополнительное фото продукта (JPG, 0.682 MB)
Дополнительное фото продукта (JPG, 0.788 MB)
Дополнительное фото продукта (JPG, 0.915 MB)
Дополнительное фото продукта (JPG, 0.716 MB)
Дополнительное фото продукта (JPG, 1.209 MB)
Схема Подключения (JPG, 0.128 MB)
Листовка (PDF, 2.925 MB)
Таблицы селективности 02 с 01 (XLSX, 0.193 MB)
Таблицы селективности 01 (XLSX, 0.315 MB)
Дополнительное фото продукта (JPG, 0.857 MB)
Дополнительное фото продукта (JPG, 2.007 MB)
Дополнительное фото продукта (JPG, 1.018 MB)
Габаритный Чертеж (JPG, 0.172 MB)
Инструкция по использованию таблиц селективности (PDF, 0.381 MB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 6 | 60 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056025132 | 4606056025149 | 4606056025156 |
Вес брутто, кг | 0.342 | 2.05 | 20.5 |
Вес нетто, кг | 0.28 | 1.68 | 16.8 |
Объем, м^3 | 0.000576 | 0.002795 | 0.03456 |
Длина, см | 8.5 | 34.5 | 20 |
Высота, см | 8.3 | 9 | 36 |
Ширина, см | 5.5 | 9 | 48 |
Способ нанесения информации | На коробку | На коробку | На стикер |
