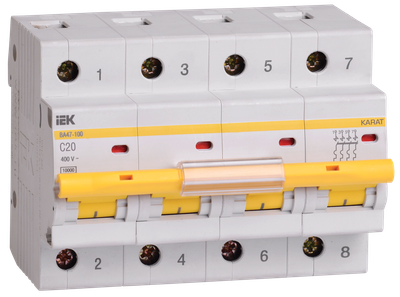

KARAT Автоматический выключатель ВА47-100 4P C 20А 10кА IEK
Артикул:
Основные характеристики
Номин ток, А | 20.0 |
Количество полюсов | 4 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Номин отключающая способность, кА | 10.0 |
Описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Особенности конструкции
Технические характеристики
Номин ток, А | 20.0 |
Количество полюсов | 4 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Номин отключающая способность, кА | 10.0 |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 400 |
Номин напряжение постоян тока - DC, В | 60 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 18.0 |
Вес одного полюса, кг | 0,162 |
Возможна дополнит комплектация | Да |
Возможность присоединения шин | PIN (штырь) |
Класс токоограничения | 3 |
Климатическое исполнение | УХЛ4 |
Количество защищенных полюсов | 4 |
Макс сечение входящего кабеля, мм² | 35 |
Мех износостойкость, циклов | 20000 |
Наличие дифференциального расцепителя | Нет |
Наличие теплового расцепителя | Да |
Наличие электромагнитного расцепителя | Да |
Наличие электронного расцепителя | Нет |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
Общ количество полюсов | 4 |
Отключающая способность по EN 60898, кА | 10 |
Режим работы | Продолжительный-S1 |
Ремонтопригодность | Нет |
Степень защиты - IP | IP20 |
Тип монтажной рейки | ТН-35 |
Тип подключения | Винтовое соединение |
Частота, Гц | 50 |
Ширина по количеству модульных расстояний | 6 |
Электр износостойкость, циклов | 6000 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Информационные материалы
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 3 | 30 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056670981 | 4606056670998 | 4606056671001 |
Вес брутто, кг | 0.633 | 1.9 | 19 |
Вес нетто, кг | 0.58 | 1.74 | 17.4 |
Объем, м^3 | 0.001152 | 0.002795 | 0.03456 |
Длина, см | 8.5 | 34.5 | 48 |
Высота, см | 8.3 | 9 | 20 |
Ширина, см | 11 | 9 | 36 |
Способ нанесения информации | На стикер | На стикер | На стикер |
