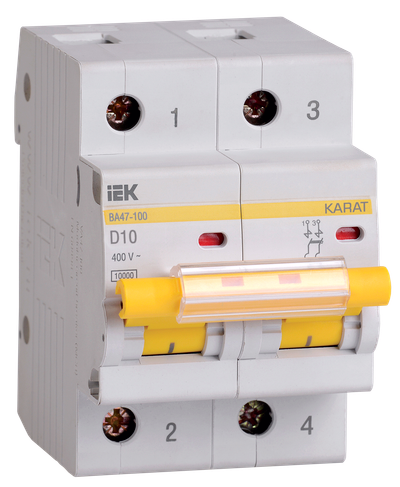

KARAT Автоматический выключатель ВА47-100 2P D 10А 10кА IEK
![KARAT Автоматический выключатель ВА47-100 2P D 10А 10кА IEK](https://cdn-02.iek.ru/imgproxy/y9e75GhEcW-rmBlkTREa2eHoSCslRnKYR88HYv_t4ug/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2JiODdhYTI5NmQ2YjA1NWY4Nzk4YjMxMzIyZDZhOTEwMTg5ZWQwOTAzODI0NmZkNjZjNjZkY2JjYTJlNWM0ODIucG5n.png)
Выведен из ассортимента
Артикул:
Основные характеристики
Номин ток, А | 10.0 |
Количество полюсов | 2 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
![KARAT Автоматический выключатель ВА47-100 2P D 10А 10кА IEK](https://cdn-02.iek.ru/imgproxy/y9e75GhEcW-rmBlkTREa2eHoSCslRnKYR88HYv_t4ug/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2JiODdhYTI5NmQ2YjA1NWY4Nzk4YjMxMzIyZDZhOTEwMTg5ZWQwOTAzODI0NmZkNjZjNjZkY2JjYTJlNWM0ODIucG5n.png)
Особенности конструкции
Технические характеристики
Номин ток, А | 10.0 |
Количество полюсов | 2 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Номин напряжение постоян тока - DC, В | ≤ 60 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 6.0 |
Класс токоограничения | 3 |
Степень защиты - IP | IP20 |
Возможна дополнит комплектация | Да |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Способ задания уставки мгновенного расцепителя | IEK_V0000018 |
Наличие теплового расцепителя | Да |
Макс сечение входящего кабеля, мм² | 35 |
Частота, Гц | 50 |
Ширина по количеству модульных расстояний | 3 |
Отключающая способность по EN 60898, кА | 10 |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
Наличие взрывозащиты | IEK_V0000020 |
Тип монтажной рейки | IEK_V0000022 |
Тип монтажа | EV004369 |
Монтажная глубина - ниши, мм | 74,3 |
Тип подключения | Винтовое соединение |
Количество защищенных полюсов | 2 |
Общ количество полюсов | 2 |
Климатическое исполнение | УХЛ4 |
Количество силовых полюсов | EV000600 |
Сфера применения | IEK_V0000013 |
Способ задания уставки расцепителя | IEK_V0000017 |
Наличие электромагнитного расцепителя | Да |
Наличие электронного расцепителя | Нет |
Наличие дифференциального расцепителя | Нет |
Частота, Гц | 50 |
Номинальный ток, А | 10 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 6 | 60 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056019032 | 4606056019049 | 4606056019056 |
Вес брутто, кг | 0.342 | 2.05 | 20.5 |
Вес нетто, кг | 0.28 | 1.68 | 16.8 |
Объем, м^3 | 0.000466 | 0.002795 | 0.02795 |
Длина, см | 8.5 | 34.5 | 48 |
Высота, см | 8.3 | 9 | 19 |
Ширина, см | 5.5 | 9 | 36 |
Способ нанесения информации | На коробку | На коробку | На стикер |
