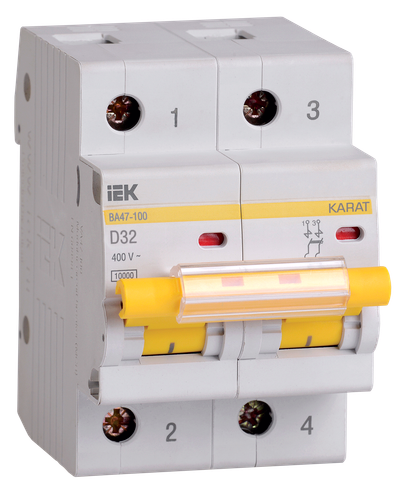

KARAT Автоматический выключатель ВА47-100 2P D 32А 10кА IEK

KARAT Автоматический выключатель ВА47-100 2P D 32А 10кА IEK
Производство прекращено
Артикул:

Основные характеристики

Номин ток, А32.0
Количество полюсов2
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Перемен./постоян. (AC/DC)
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Независимый индикатор положения контактов.
  • Защёлка на DIN-рейку с двойным фиксированным положением.
  • Широкий диапазон рабочих температур от -40°С до +50°С.
  • Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
KARAT Автоматический выключатель ВА47-100 2P D 32А 10кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А32.0
Количество полюсов2
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В400
Номин напряжение постоян тока - DC, В≤ 60
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт12.0
Тип монтажаEV004369
Монтажная глубина - ниши, мм74,3
Частота, Гц50
Ширина по количеству модульных расстояний3
Отключающая способность по EN 60898, кА10
Общ количество полюсов2
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА10.0
Климатическое исполнениеУХЛ4
Способ задания уставки расцепителяIEK_V0000017
Способ задания уставки мгновенного расцепителяIEK_V0000018
Наличие электромагнитного расцепителяДа
Наличие электронного расцепителяНет
Макс сечение входящего кабеля, мм²35
Тип подключенияВинтовое соединение
Количество защищенных полюсов2
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА10.0
Количество силовых полюсовEV000600
Тип монтажной рейкиIEK_V0000022
Класс токоограничения3
Степень защиты - IPIP20
Возможна дополнит комплектацияДа
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Наличие взрывозащитыIEK_V0000020
Наличие теплового расцепителяДа
Наличие дифференциального расцепителяНет
Сфера примененияIEK_V0000013
Частота, Гц50
Номинальный ток, А32

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1660
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605601912446060560191314606056019148
Вес брутто, кг0.3422.0520.5
Вес нетто, кг0.281.6816.8
Объем, м^30.0004970.0027950.02981
Длина, см8.534.548
Высота, см8.3919
Ширина, см5.5936
Способ нанесения информацииНа коробкуНа коробкуНа стикер
