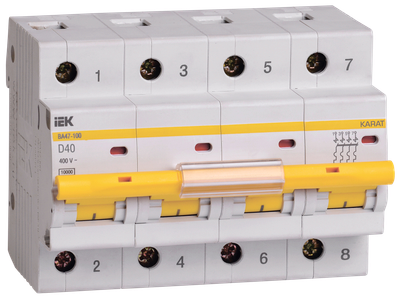

KARAT Автоматический выключатель ВА47-100 4P D 40А 10кА IEK
Артикул:
Основные характеристики
| Номин ток, А | 40.0 |
| Количество полюсов | 4 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | D |
| Тип напряжения | Перемен./постоян. (AC/DC) |
Описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Особенности конструкции
Технические характеристики
| Номин ток, А | 40.0 |
| Количество полюсов | 4 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | D |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Номин раб напряжение, В | 400 |
| Номин напряжение постоян тока - DC, В | ≤ 60 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 30.0 |
| Частота, Гц | 50 |
| Ширина по количеству модульных расстояний | 6 |
| Возможна дополнит комплектация | Да |
| Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество защищенных полюсов | 4 |
| Макс сечение входящего кабеля, мм² | 35 |
| Монтажная глубина - ниши, мм | 74,3 |
| Наличие дифференциального расцепителя | Нет |
| Наличие теплового расцепителя | Да |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
| Общ количество полюсов | 4 |
| Отключающая способность по EN 60898, кА | 10 |
| Степень защиты - IP | IP20 |
| Тип подключения | Винтовое соединение |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 3 | 30 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056019810 | 4606056019827 | 4606056019834 |
| Вес брутто, кг | 0.7 | 1.95 | 21 |
| Вес нетто, кг | 0.58 | 1.74 | 17.4 |
| Объем, м^3 | 0.000776 | 0.002794 | 0.03192 |
| Длина, см | 8.5 | 34.5 | 48 |
| Высота, см | 8.3 | 9 | 19 |
| Ширина, см | 11 | 9 | 35 |
| Способ нанесения информации | На коробку | На коробку | На стикер |
