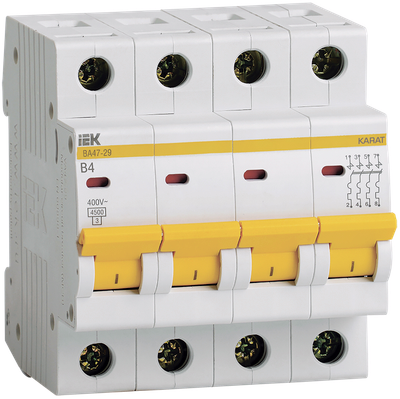

KARAT Автоматический выключатель ВА47-29 4P B 4А 4,5кА IEK
Основные характеристики
Номин ток, А | 4.0 |
Количество полюсов | 4 |
Номин импульсное выдерживаемое напряжение, кВ | 4 |
Характеристика срабатывания - кривая тока | B |
Тип напряжения | Перемен./постоян. (AC/DC) |
Описание
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
- Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
- Наличие индикатора положения контактов.
- Широкий диапазон рабочих температур от -40 до +50 °С.
- Новый эргономичный дизайн рукоятки включения/выключения.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Особенности конструкции
Технические характеристики
Номин ток, А | 4.0 |
Количество полюсов | 4 |
Номин импульсное выдерживаемое напряжение, кВ | 4 |
Характеристика срабатывания - кривая тока | B |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Номин напряжение постоян тока - DC, В | ≤ 48 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 12.0 |
Возможна дополнит комплектация | Да |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Класс токоограничения | 3 |
Климатическое исполнение | УХЛ4 |
Количество защищенных полюсов | 4 |
Макс сечение входящего кабеля, мм² | 25 |
Монтажная глубина - ниши, мм | 73,6 |
Наличие дифференциального расцепителя | Нет |
Наличие теплового расцепителя | Да |
Наличие электромагнитного расцепителя | Да |
Наличие электронного расцепителя | Нет |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 4.5 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 4.5 |
Общ количество полюсов | 4 |
Отключающая способность по EN 60898, кА | 4,5 |
Подходит для защитного выкл двигателя | Нет |
Степень защиты - IP | IP20 |
Тип подключения | Винтовое соединение |
Частота, Гц | 50 |
Ширина по количеству модульных расстояний | 4 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 3 | 36 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4607055284216 | 4606056023749 | 4606056149166 |
Вес брутто, кг | 0.431 | 2.3 | 15.5 |
Вес нетто, кг | 0.412 | 1.236 | 14.832 |
Объем, м^3 | 0.000432 | 0.001402 | 0.021837 |
Длина, см | 7.5 | 22 | 53.1 |
Высота, см | 8 | 7.5 | 17.5 |
Ширина, см | 7.2 | 8.5 | 23.5 |
Способ нанесения информации | На изделие | На коробку | На стикер |
