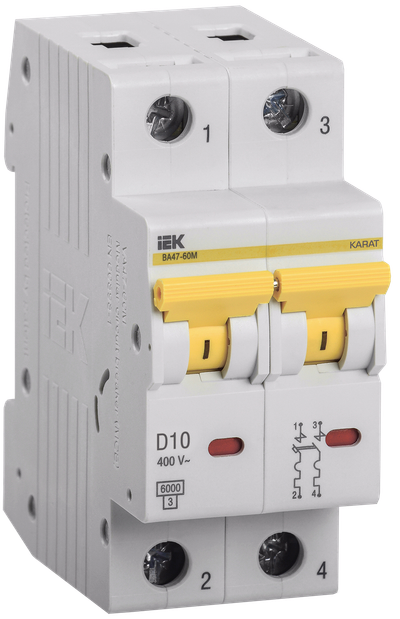

KARAT Автоматический выключатель ВА47-60M 2P D 10А 6кА IEK
![KARAT Автоматический выключатель ВА47-60M 2P D 10А 6кА IEK](https://cdn-02.iek.ru/imgproxy/ME2JwiZNj9lnC-wvLY5KTJcvsL_N2oQQtzqCP6llIQM/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzg5OGY3YWY4ODRlM2U3NTcyNDdlYjljNzJiY2E3MTQyMGRkOWNmM2RjMTZlOTAyOTgxNDVkM2M0MzU2N2FiZTEucG5n.png)
Основные характеристики
Номин ток, А | 10.0 |
Количество полюсов | 2 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Описание
Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от сверхтоков – тепловая и электромагнитная.
- Широкая рукоятка для удобства включения/выключения автоматического выключателя.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Широкий диапазон рабочих температур от -40°С до +50°С.
![KARAT Автоматический выключатель ВА47-60M 2P D 10А 6кА IEK](https://cdn-02.iek.ru/imgproxy/ME2JwiZNj9lnC-wvLY5KTJcvsL_N2oQQtzqCP6llIQM/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzg5OGY3YWY4ODRlM2U3NTcyNDdlYjljNzJiY2E3MTQyMGRkOWNmM2RjMTZlOTAyOTgxNDVkM2M0MzU2N2FiZTEucG5n.png)
Технические характеристики
Номин ток, А | 10.0 |
Количество полюсов | 2 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 6.0 |
Тип монтажа | EV004369 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
Климатическое исполнение | УХЛ4 |
Наличие взрывозащиты | IEK_V0000020 |
Наличие теплового расцепителя | Да |
Класс защиты от поражения электрическим током | 0 |
Электр износостойкость, циклов | ≥ 8000 |
Мех износостойкость, циклов | ≥ 20000 |
Монтажная глубина - ниши, мм | 71 |
Класс токоограничения | 3 |
Ширина по количеству модульных расстояний | 2 |
Тип подключения | Винтовое соединение |
Количество защищенных полюсов | 2 |
Возможна дополнит комплектация | Да |
Общ количество полюсов | 2 |
Сфера применения | IEK_V0000013 |
Тип монтажной рейки | IEK_V0000022 |
Наличие электромагнитного расцепителя | Да |
Наличие дифференциального расцепителя | Нет |
Вес одного полюса, кг | ≤ 0,2 |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Макс сечение входящего кабеля, мм² | 25 |
Частота, Гц | 50 |
Степень защиты - IP | IP20 |
Отключающая способность по EN 60898, кА | 6 |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
Количество силовых полюсов | EV000600 |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Наличие электронного расцепителя | Нет |
Частота, Гц | 50 |
Номинальный ток, А | 10 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Габаритный Чертеж (JPG, 1.93 MB)
Схема Подключения (JPG, 1.90 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Габаритный Чертеж (JPG, 187.79 KB)
Листовка (PDF, 2.06 MB)
Схема Подключения (JPG, 140.03 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Модели для проектировщиков
Информационные материалы
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 6 | 72 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056651416 | 4606056651423 | 4606056651430 |
Вес брутто, кг | 0.222 | 1.333 | 16 |
Вес нетто, кг | 0.201 | 1.206 | 14.472 |
Объем, м^3 | 0.000303 | 0.001818 | 0.021816 |
Длина, см | 7.5 | 22 | 53 |
Высота, см | 8.4 | 7.5 | 17.5 |
Ширина, см | 1.8 | 8.5 | 23.5 |
Способ нанесения информации | На изделие | На коробку | На стикер |
