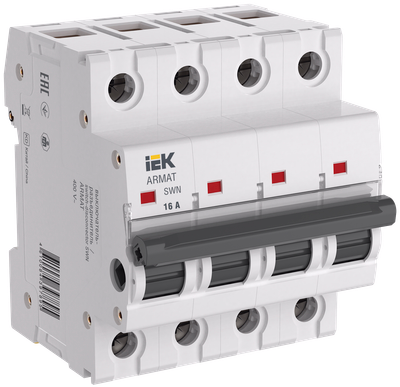

ARMAT Выключатель-разъединитель SWN 4P 16А IEK
Артикул:
Основные характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 16 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 4 |
| Номин раб напряжение, В | 400 |
Описание
Предназначены для быстрого включения или отключения электроцепей, находящихся под нагрузкой. Выключатели нагрузки имеют усиленные контакты, которые служат намного дольше контактов автоматических выключателей. Двойной разрыв контакта гарантирует полное обесточивание отключаемой линии.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая электрическая и механическая износостойкость.
- Специальная площадка для маркировки с защитой от пыли.
Технические характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 16 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 4 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Тип лампы | Не применимо |
| Угол возможного отклонения в рабочем положении, ° | 90 |
| Цвет | Прочее |
| Ширина по количеству модульных расстояний | 4 |
| Электр износостойкость, циклов | 3000 |
| Вкл и откл способность, I на Ie | 3 |
| Диапазон рабочих температур, °C | -40...50 |
| Количество переключающих контактов | 0 |
| Макс поперечное сечение проводника, мм² | 35 |
| Мех износостойкость, циклов | 10000 |
| Момент затяжки винтов контактных зажимов, нм | 3.5 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 1500 |
| Номин отключающая способность, кА | - |
| Относительная влажность воздуха | 90% |
| Присоединительная способность контактных зажимов, мм² | 1...35 |
| Рабочее положение | Вертикальное |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Степень защиты - IP | IP20 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 3 | 30 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | НЕ УКАЗАН | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084397895 | 4610084397901 | 4610084397918 |
| Вес брутто, кг | 0.343 | 0.91 | 10.29 |
| Вес нетто, кг | 0.338 | 1.014 | 10.14 |
| Объем, м^3 | 0.000802 | 0.001604 | 0.02406 |
| Длина, см | 8.3 | 22.5 | 48.9 |
| Высота, см | 7.6 | 8.1 | 19.6 |
| Ширина, см | 7.1 | 8.8 | 25.1 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
