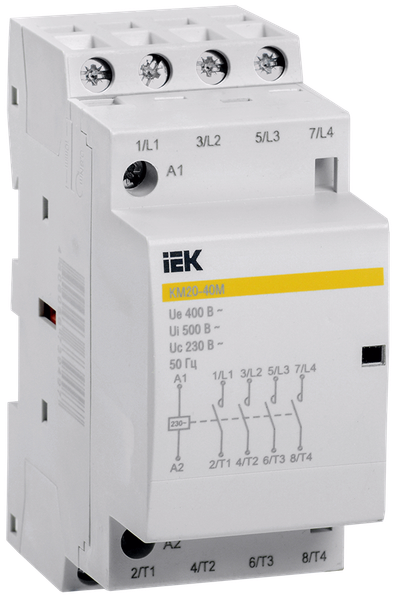

Контактор модульный КМ20-40М AC IEK
Артикул:
Основные характеристики
Номинальный рабочий ток, А | 20 |
Номин раб напряжение, В | 400 |
Тип напряжения - рабочее напряжение | Переменный (AC) |
Кол-во норм разомкнутых - НО контактов | 4 |
Кол-во нормально замкнутых - НЗ контактов | 0 |
Описание
Контакторы модульные типа КМ торговой марки IEK предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А. Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Широкий ассортимент контакторов с 2 или 4 замыкающими контактами.
- Совместимость размеров с изделиями модульной серии.
- Универсальное питание катушки управления – переменный или постоянный ток (КМ25-40М, КМ40-40М, КМ63-40М).
- Наличие визуальной индикации состояния главных контактов.
- Высокая механическая и электрическая износостойкость.
- Высокое быстродействие (включение – 20 мс, отключение – 30 мс).
- Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
- Низкий уровень шума при срабатывании.
Технические характеристики
Номинальный рабочий ток, А | 20 |
Номин раб напряжение, В | 400 |
Тип напряжения - рабочее напряжение | Переменный (AC) |
Кол-во норм разомкнутых - НО контактов | 4 |
Кол-во нормально замкнутых - НЗ контактов | 0 |
Напряжение цепи управления, В | 230 |
Тип напряжения - цепь управления | Переменный (AC) |
Степень защиты - IP | IP20 |
Возможна дополнит комплектация | Нет |
Категория применения | АС-1, АС-7а |
Количество расширений модуля | 2 |
Макс мощность ламп накаливания, Вт | - |
Условный номин ток короткого замыкания Iq, кА | 3 |
Ширина по количеству модульных расстояний | 2 |
Макс мощность люминесц ламп, ВА | - |
Модульное исполнение | Да |
Номин импульсное выдерживаемое напряжение, кВ | 4 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 6 | 90 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056739497 | 4606056739503 | 4606056739510 |
Вес брутто, кг | 0.221 | 1.343 | 19.9 |
Вес нетто, кг | 0.221 | 1.326 | 19.89 |
Объем, м^3 | 0.000307 | 0.001818 | 0.027648 |
Длина, см | 6.8 | 22.5 | 46.7 |
Высота, см | 8.4 | 7.5 | 24.1 |
Ширина, см | 3.6 | 9.1 | 24.2 |
Способ нанесения информации | На изделие | На стикер | На стикер |
