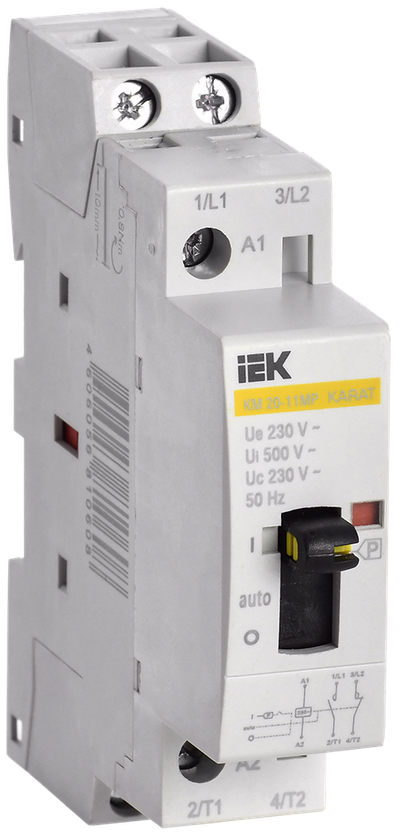

Контактор модульный с ручным управлением КМ20-11МР AC KARAT IEK
![Контактор модульный с ручным управлением КМ20-11МР AC KARAT IEK](https://cdn-02.iek.ru/imgproxy/0WLGvsk5n8WwK3pAayGUK6ANMvWoMALCB4jK6l8a48k/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzdhYmM1ZmFiNzNiMWI1MTZlMTIzOGRhNTAwYTFkMmIyYmNmZmFhNDA3Yjg4NWZjZmMyNmRhNGUyN2IwNWM4MjMucG5n.png)
Артикул:
Основные характеристики
Номинальный рабочий ток, А | 20 |
Номин раб напряжение, В | 230 |
Тип напряжения - рабочее напряжение | Переменный (AC) |
Кол-во норм разомкнутых - НО контактов | 1 |
Кол-во нормально замкнутых - НЗ контактов | 1 |
Описание
Контакторы модульные типа КМ торговой марки IEK предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А. Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Возможность ручного управления.
- Высокое быстродействие.
- Низкий уровень шума при срабатывании.
- Высокая механическая и электрическая износостойкость.
- Визуальная индикация при срабатывании.
- Возможность присоединения дополнительных контактов.
![Контактор модульный с ручным управлением КМ20-11МР AC KARAT IEK](https://cdn-02.iek.ru/imgproxy/0WLGvsk5n8WwK3pAayGUK6ANMvWoMALCB4jK6l8a48k/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzdhYmM1ZmFiNzNiMWI1MTZlMTIzOGRhNTAwYTFkMmIyYmNmZmFhNDA3Yjg4NWZjZmMyNmRhNGUyN2IwNWM4MjMucG5n.png)
Технические характеристики
Номинальный рабочий ток, А | 20 |
Номин раб напряжение, В | 230 |
Тип напряжения - рабочее напряжение | Переменный (AC) |
Кол-во норм разомкнутых - НО контактов | 1 |
Кол-во нормально замкнутых - НЗ контактов | 1 |
Напряжение цепи управления, В | 230 |
Тип напряжения - цепь управления | Переменный (AC) |
Номин рабочий ток Ie при AC-1 400 В, А | 20 |
Номин импульсное выдерживаемое напряжение, кВ | 4 |
Ширина по количеству модульных расстояний | 1 |
Количество расширений модуля | 1 |
Категория применения | AC-1, AC-7a, AC-7b |
Макс мощность люминесц ламп, ВА | - |
Тип подключения силовой электрич цепи | Винтовое соединение |
Модульное исполнение | Да |
Условный номин ток короткого замыкания Iq, кА | 3 |
Макс мощность ламп накаливания, Вт | - |
С ручным управлением | Да |
Степень защиты - IP | IP20 |
Тип напряжения управления | Переменный (AC) |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 8 | 120 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056810608 | 4606056810615 | 4606056810622 |
Вес брутто, кг | 0.139 | 1.113 | 16.7 |
Вес нетто, кг | 0.11 | 0.88 | 13.2 |
Объем, м^3 | 0.000244 | 0.001642 | 0.029302 |
Длина, см | 8.8 | 8.2 | 49 |
Высота, см | 7.3 | 8.9 | 26 |
Ширина, см | 1.8 | 22.5 | 23 |
Способ нанесения информации | На изделие | На стикер | На стикер |
