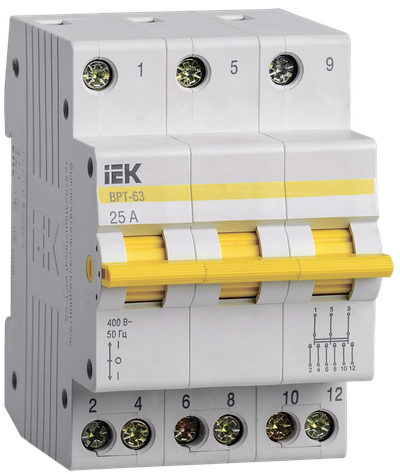

Выключатель-разъединитель трехпозиционный ВРТ-63 3P 25А IEK
Основные характеристики
| Тип включения или отключения | Переключатель на 2 направления |
| Номин ток, А | 25 |
| Количество переключающих контактов | 3 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 400 |
Описание
Выключатель-разъединитель трехпозиционный ВРТ-63 предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц. Применяется в качестве учетно-распределительного оборудования жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Эффективное переключение электрических цепей.
- Проведение тока в нормальном режиме.
- Оперативное включение и выключение электрических цепей.
- Три фиксированных положения рукоятки I-0-II.
- Среднее положение рукоятки фиксирует нулевое положение контактов.
- Увеличенная прочность в зоне присоединения проводников за счет дополнительных заклепок и монолитной лицевой панели.
- Фирменный дизайн и гравировка логотипом боковых сторон.
Особенности конструкции
Технические характеристики
| Тип включения или отключения | Переключатель на 2 направления |
| Номин ток, А | 25 |
| Количество переключающих контактов | 3 |
| Количество полюсов | 3 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Номин отключающая способность, кА | - |
| Относительная влажность воздуха | 50% при 40°С |
| Рабочее положение | Вертикальное |
| С сигнальной лампой - индикатором | Нет |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Степень защиты - IP | IP20 |
| Тип лампы | Не применимо |
| Угол возможного отклонения в рабочем положении, ° | 90 |
| Цвет | Серый |
| Вкл и откл способность, I на Ie | 3 |
| Группа механического исполнения | M1 |
| Диапазон рабочих температур, °C | -25...40 |
| Категория применения | АС-22В |
| Количество переключающих контактов | 3 |
| Макс поперечное сечение проводника, мм² | 10 |
| Мех износостойкость, циклов | 30000 |
| Момент затяжки винтов контактных зажимов, нм | 1.2 |
| Напряжение постоянного тока на один полюс, В | 48 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 12 |
| Частота сети, Гц | 50 |
| Ширина по количеству модульных расстояний | 3 |
| Электр износостойкость, циклов | 10000 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 48 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084011739 | 4606056316797 | 4606056316803 |
| Вес брутто, кг | 0.238 | 0.952 | 11.424 |
| Вес нетто, кг | 0.238 | 0.952 | 11.424 |
| Объем, м^3 | 0.000333 | 0.0014738 | 0.015984 |
| Длина, см | 7.7 | 22 | 54.5 |
| Высота, см | 8 | 7.7 | 18 |
| Ширина, см | 5.4 | 8.7 | 24 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
