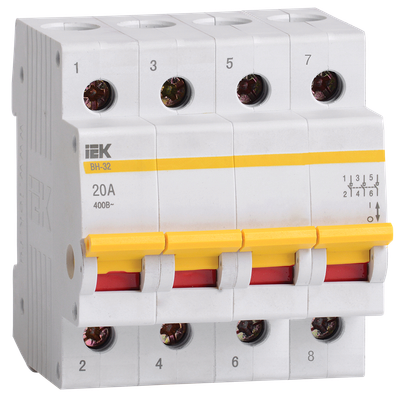

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 4P 20А IEK
Артикул:
Основные характеристики
Тип включения или отключения | Выключатель-разъединитель нагрузки |
Номин ток, А | 20 |
Количество переключающих контактов | 0 |
Количество полюсов | 4 |
Номин раб напряжение, В | 400 |
Описание
Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Особенности конструкции
Технические характеристики
Тип включения или отключения | Выключатель-разъединитель нагрузки |
Номин ток, А | 20 |
Количество переключающих контактов | 0 |
Количество полюсов | 4 |
Номин раб напряжение, В | 400 |
Тип напряжения | Переменный (AC) |
Кол-во норм разомкнутых - НО контактов | 4 |
Кол-во нормально замкнутых - НЗ контактов | 0 |
Вкл и откл способность, I на Ie | 3 |
Группа механического исполнения | M1 |
Диапазон рабочих температур, °C | -40...50 |
Категория применения | AC-22 А |
Количество переключающих контактов | 0 |
Макс поперечное сечение проводника, мм² | 35 |
Мех износостойкость, циклов | 30000 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Номин отключающая способность, кА | - |
Относительная влажность воздуха | 50% при 40°С |
Присоединительная способность контактных зажимов, мм² | 4...35 |
Рабочее положение | Вертикальное |
С сигнальной лампой - индикатором | Нет |
Силовое разъединение - согл DIN VDE 0113 | Нет |
Степень защиты - IP | IP20 |
Тип лампы | Не применимо |
Угол возможного отклонения в рабочем положении, ° | 90 |
Цвет | Серый |
Частота сети, Гц | 50 |
Ширина по количеству модульных расстояний | 4 |
Электр износостойкость, циклов | 20000 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 3 | 60 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056027525 | 4606056027532 | 4606056027549 |
Вес брутто, кг | 0.317 | 1.06 | 19.2 |
Вес нетто, кг | 0.317 | 0.951 | 19.02 |
Объем, м^3 | 0.000426 | 0.00132 | 0.020204 |
Длина, см | 7.4 | 21.7 | 24.2 |
Высота, см | 8 | 7.8 | 24.2 |
Ширина, см | 7.2 | 7.8 | 34.5 |
Способ нанесения информации | На изделие | На коробку | На стикер |
