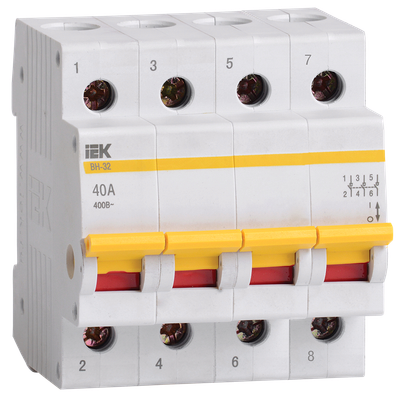

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 4P 40А IEK

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 4P 40А IEK

Видео

Артикул:

Основные характеристики

Тип включения или отключения	Выключатель-разъединитель нагрузки
Номин ток, А	40
Количество переключающих контактов	0
Количество полюсов	4
Номин раб напряжение, В	400

Посмотреть все характеристики

Описание

Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.

Срок службы:
15 лет
Гарантия:
5 лет

Основные документы

Посмотреть все документы

Преимущества

Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
Широкий диапазон рабочих температур от -40°С до +50°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Особенности конструкции

Технические характеристики

Тип включения или отключения	Выключатель-разъединитель нагрузки
Номин ток, А	40
Количество переключающих контактов	0
Количество полюсов	4
Номин раб напряжение, В	400
Тип напряжения	Переменный (AC)
Кол-во норм разомкнутых - НО контактов	4
Кол-во нормально замкнутых - НЗ контактов	0
Угол возможного отклонения в рабочем положении, °	90
Цвет	Серый
Частота сети, Гц	50
Ширина по количеству модульных расстояний	4
Электр износостойкость, циклов	20000
Вкл и откл способность, I на Ie	3
Группа механического исполнения	M1
Диапазон рабочих температур, °C	-40...50
Категория применения	AC-22 А
Количество переключающих контактов	0
Макс поперечное сечение проводника, мм²	35
Мех износостойкость, циклов	30000
Номин импульсное выдерживаемое напряжение, кВ	6
Номин отключающая способность, кА	-
Относительная влажность воздуха	50% при 40°С
Присоединительная способность контактных зажимов, мм²	4...35
Рабочее положение	Вертикальное
С сигнальной лампой - индикатором	Нет
Силовое разъединение - согл DIN VDE 0113	Нет
Степень защиты - IP	IP20
Тип лампы	Не применимо

Документация

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	3	60
Единицы измерения	шт	шт	шт
Тип упаковки	БЕЗ УПАКОВКИ	ГОФРОКОРОБ	ГОФРОКОРОБ
Материал упаковки	НЕ УКАЗАН	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056027617	4606056027624	4606056027631
Вес брутто, кг	0.297	0.891	17.82
Вес нетто, кг	0.32	0.96	19.2
Объем, м^3	0.000591	0.00132	0.035443
Длина, см	7.4	21.7	46
Высота, см	8	7.8	33.5
Ширина, см	7.2	7.8	23
Способ нанесения информации	На изделие	На коробку	На стикер
