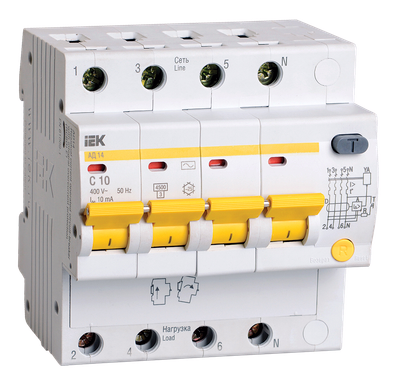

KARAT Дифференциальный автомат АД14 4P 10А 10мА тип AC IEK
Основные характеристики
Номин ток, А | 10 |
Количество полюсов | 4 |
Номин ток утечки, А | 0,01 |
Тип тока утечки | Переменный (AC) |
Отключающая способность, кА | 4.5 |
Описание
Быстродействующие защитные выключатели обеспечивают: – в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; – в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания; – защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Возможность одновременного двойного присоединения шиной или гибким проводником.
- Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
- Защита от сверхтоков в каждом полюсе.
- Предельная отключающая способность 4,5 кА.
Особенности конструкции
Технические характеристики
Номин ток, А | 10 |
Количество полюсов | 4 |
Номин ток утечки, А | 0,01 |
Тип тока утечки | Переменный (AC) |
Отключающая способность, кА | 4.5 |
Характеристика срабатывания - кривая тока | C |
Номин раб напряжение, В | 230/400 |
Тип напряжения | Переменный (AC) |
Общ количество полюсов | 4 |
Отключающая способность по EN 60898, кА | 4,5 |
Отключающая способность по IEC 60947-2, кА | 4,5 |
Отключение нейтрали | Да |
Степень защиты - IP | IP20 |
Частота | 50 Гц |
Ширина по количеству модульных расстояний | 4,9 |
Количество защищенных полюсов | 4 |
Макс сечение входящего кабеля, мм² | 35 |
Монтажная глубина - ниши, мм | 72,1 |
Наличие дифференциального расцепителя | Да |
Наличие теплового расцепителя | Да |
Наличие электромагнитного расцепителя | Да |
Наличие электронного расцепителя | Нет |
Номин импульсное выдерживаемое напряжение, кВ | 4 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 3 | 24 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056028874 | 4606056028881 | 4606056028898 |
Вес брутто, кг | 0.542 | 1.625 | 13 |
Вес нетто, кг | 0.31 | 0.93 | 7.92 |
Объем, м^3 | 0.00108 | 0.002296 | 0.02592 |
Длина, см | 9.1 | 28 | 18 |
Высота, см | 7.6 | 8.2 | 36 |
Ширина, см | 9.6 | 10 | 40 |
Способ нанесения информации | На коробку | На коробку | На стикер |
