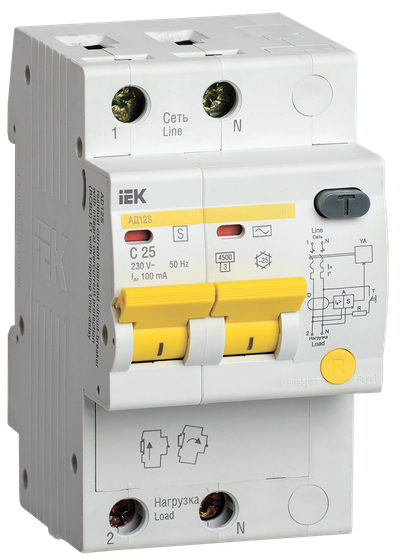

KARAT Дифференциальный автомат АД12S 2P 25А 100мА тип AC IEK
Основные характеристики
Номин ток, А | 25 |
Количество полюсов | 2 |
Номин ток утечки, А | 0,1 |
Тип тока утечки | Переменный (AC) |
Отключающая способность, кА | 4.5 |
Описание
Селективные дифференциальные автоматы АД12S со встроенной защитой от сверхтоков предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока. Дифференциальные автоматы АД12S обеспечивают: - защиту от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; - защиту от возгорания изоляции токоведущих частей при возникновении тока утечки; - защиту от перегрузки и короткого замыкания. В аппаратах предусмотрена индикация срабатывания от дифференциального тока. В качестве коммутационных аппаратов в использованы автоматические выключатели ВА47-29 новой серии.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Усовершенствованная дугогасительная система: патент на полезную модель № RU 139886.
- Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
- Увеличенная прочность корпуса за счет двух дополнительных заклепок и монолитной лицевой панели.
- Наличие индикатора положения контактов.
- Компактная энергоэффективная конструкция: дифференциальный блок меньших габаритов экономит место в щитовом оборудовании.
- Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает потери мощности.
- Конструкция АД12S позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.
- Индикатор срабатывания по дифференциальному току — кнопка "Возврат".
- Удобный монтаж/демонтаж без использования инструментов.
Особенности конструкции
Технические характеристики
Номин ток, А | 25 |
Количество полюсов | 2 |
Номин ток утечки, А | 0,1 |
Тип тока утечки | Переменный (AC) |
Отключающая способность, кА | 4.5 |
Характеристика срабатывания - кривая тока | C |
Номин раб напряжение, В | 230 |
Тип напряжения | Переменный (AC) |
Количество защищенных полюсов | 2 |
Макс сечение входящего кабеля, мм² | 35 |
Наличие дифференциального расцепителя | Нет |
Наличие теплового расцепителя | Да |
Наличие электромагнитного расцепителя | Да |
Наличие электронного расцепителя | Нет |
Номин импульсное выдерживаемое напряжение, кВ | 4 |
Общ количество полюсов | 2 |
Отключающая способность по EN 60898, кА | 4,5 |
Отключающая способность по IEC 60947-2, кА | 4,5 |
Отключение нейтрали | Да |
Степень защиты - IP | IP20 |
Частота | 50 Гц |
Ширина по количеству модульных расстояний | 3 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 5 | 40 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056470949 | 4606056470956 | 4606056470963 |
Вес брутто, кг | 0.285 | 1.425 | 11.4 |
Вес нетто, кг | 0.26 | 1.3 | 10.7 |
Объем, м^3 | 0.000599 | 0.002296 | 0.02394 |
Длина, см | 5.5 | 28 | 30 |
Высота, см | 7.6 | 8.2 | 19 |
Ширина, см | 9.6 | 10 | 42 |
Способ нанесения информации | На коробку | На коробку | На стикер |
