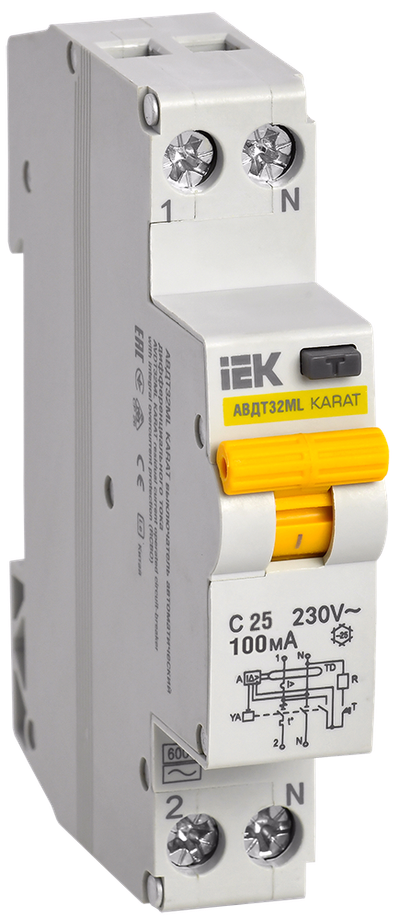

Выключатель автоматический дифференциального тока АВДТ32МL C25 100мА KARAT IEK
![Выключатель автоматический дифференциального тока АВДТ32МL C25 100мА KARAT IEK](https://cdn-02.iek.ru/imgproxy/656jLSka8Tsd4frztLJOs3nLMmlFXcCWtX0AHurraKI/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2IzNTcyYzU2NTRmOGIxYWU3MzdlMjg4NTExN2M0NDI2NGQwNmQyYTM1OTU1NDUyMThjZGI5ZmU5OGJhMGI3ZGEucG5n.webp)
Основные характеристики
Номин ток, А | 25 |
Количество полюсов | 2 |
Номин ток утечки, А | 0,1 |
Тип тока утечки | Переменный (AC) |
Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока АВДТ32МL для однофазных сетей в одномодульном исполнении (18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Одномодульное исполнение. Ширина - 18мм.
- Высокая предельная коммутационная способность - 6000А.
- Специально разработанная схема подключения тестирующей цепи.
- Удобный монтаж/демонтаж.
- Возможность подключения нагрузки как сверху, так и снизу.
![Выключатель автоматический дифференциального тока АВДТ32МL C25 100мА KARAT IEK](https://cdn-02.iek.ru/imgproxy/hPc_PjO2Sm9nB4Xf3vMBJaKyIjasXZZTonpiML2LKYg/q:100/rs:fit:800/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2IzNTcyYzU2NTRmOGIxYWU3MzdlMjg4NTExN2M0NDI2NGQwNmQyYTM1OTU1NDUyMThjZGI5ZmU5OGJhMGI3ZGEucG5n.avif)
Технические характеристики
Номин ток, А | 25 |
Количество полюсов | 2 |
Номин ток утечки, А | 0,1 |
Тип тока утечки | Переменный (AC) |
Отключающая способность, кА | 6.0 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 230 |
Защита от перенапряжения | Нет |
Класс защиты по ГОСТ IEC 61140 | 0 |
Количество защищенных полюсов | 1 |
Макс сечение входящего кабеля, мм² | 6 |
Механическая износостойкость, циклов В-О | ≥ 15000 |
Момент затяжки винтов контактных зажимов, нм | 1 |
Наличие дифференциального расцепителя | Да |
Наличие теплового расцепителя | Да |
Наличие электромагнитного расцепителя | Да |
Наличие электронного расцепителя | Нет |
Номин импульсное выдерживаемое напряжение, кВ | 4 |
Номин неоткл дифференциальный ток, мА | 0,5IΔn |
Степень защиты - IP | IP20 |
Температура эксплуатации, °C | -40...50 |
Частота | 50 Гц |
Ширина по количеству модульных расстояний | 1 |
Электрическая износостойкость, В-О | ≥ 6000 |
Общ количество полюсов | 2 |
Отключающая способность по EN 60898, кА | 6 |
Отключающая способность по IEC 60947-2, кА | 6 |
Отключающая способность по IEC 61009-1, А | 6000 |
Отключение нейтрали | Да |
Рабочий режим | Продолжительный |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 0.625 MB)
Дополнительное фото продукта (JPG, 1.775 MB)
Дополнительное фото продукта (JPG, 0.437 MB)
Дополнительное фото продукта (JPG, 0.787 MB)
Дополнительное фото продукта (JPG, 0.713 MB)
Дополнительное фото продукта (JPG, 0.502 MB)
Дополнительное фото продукта (JPG, 1.028 MB)
Дополнительное фото продукта (JPG, 0.813 MB)
Дополнительное фото продукта (JPG, 1.384 MB)
Дополнительное фото продукта (JPG, 0.770 MB)
Габаритный Чертеж (JPG, 1.919 MB)
Листовка (PDF, 2.556 MB)
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 10 | 100 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056609820 | 4606056609837 | 4606056609844 |
Вес брутто, кг | 0.152 | 1.52 | 15.2 |
Вес нетто, кг | 0.144 | 1.444 | 14.44 |
Объем, м^3 | 0.000224 | 0.001736 | 0.022425 |
Длина, см | 8.9 | 9.5 | 50 |
Высота, см | 2 | 21.5 | 19.5 |
Ширина, см | 7.7 | 8.5 | 23 |
Способ нанесения информации | На стикер | На стикер | На стикер |
