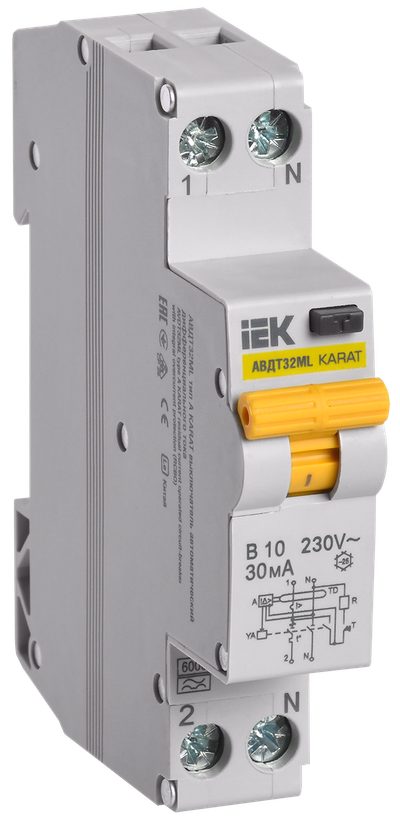

Выключатель автоматический дифференциального тока АВДТ32ML тип A В10 30мА KARAT IEK
![Выключатель автоматический дифференциального тока АВДТ32ML тип A В10 30мА KARAT IEK](https://cdn-02.iek.ru/imgproxy/7EQCPh0x5z80dRbGfp2WqgT_BINP07paS9ZChps7JR8/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzBiOTAwMzZlNTUyOTZiMWRmNjUxMmU0YTAzY2FiMmJhMzI0Yzg1YWJkY2FmMjlmODA1MjdlZTQ5NjFjMTk4OTUucG5n.webp)
Основные характеристики
Номин ток, А | 10 |
Количество полюсов | 2 |
Номин ток утечки, А | 0,03 |
Тип тока утечки | A |
Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока АВДТ32МL для однофазных сетей в одномодульном исполнении (18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.
Преимущества
- Одномодульное исполнение. Ширина - 18мм.
- Высокая предельная коммутационная способность - 6000А.
- Специально разработанная схема подключения тестирующей цепи.
- Защита от замыкания на землю при наличии в цепи постоянной составляющей тока.
- Удобный монтаж/демонтаж.
- Возможность подключения нагрузки как сверху, так и снизу.
![Выключатель автоматический дифференциального тока АВДТ32ML тип A В10 30мА KARAT IEK](https://cdn-02.iek.ru/imgproxy/NuGyu-Z26JfWUeO_hxHpPhpaOgrcrKhJpMhdMbrV268/q:100/rs:fit:800/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzBiOTAwMzZlNTUyOTZiMWRmNjUxMmU0YTAzY2FiMmJhMzI0Yzg1YWJkY2FmMjlmODA1MjdlZTQ5NjFjMTk4OTUucG5n.avif)
Технические характеристики
Номин ток, А | 10 |
Количество полюсов | 2 |
Номин ток утечки, А | 0,03 |
Тип тока утечки | A |
Отключающая способность, кА | 6.0 |
Характеристика срабатывания - кривая тока | B |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 230 |
Отключающая способность по EN 60898, кА | 6 |
Отключающая способность по IEC 60947-2, кА | 6 |
Отключающая способность по IEC 61009-1, А | 6000 |
Отключение нейтрали | Да |
Рабочий режим | Продолжительный |
Степень защиты - IP | IP20 |
Температура эксплуатации, °C | -40...50 |
Частота | 50 Гц |
Ширина по количеству модульных расстояний | 1 |
Электрическая износостойкость, В-О | ≥ 6000 |
Защита от перенапряжения | Да |
Класс защиты по ГОСТ IEC 61140 | 0 |
Количество защищенных полюсов | 1 |
Макс сечение входящего кабеля, мм² | 6 |
Механическая износостойкость, циклов В-О | ≥ 15000 |
Момент затяжки винтов контактных зажимов, нм | 1 |
Наличие дифференциального расцепителя | Да |
Наличие теплового расцепителя | Да |
Наличие электромагнитного расцепителя | Да |
Наличие электронного расцепителя | Нет |
Номин импульсное выдерживаемое напряжение, кВ | 4 |
Номин неоткл дифференциальный ток, мА | 0,5IΔn |
Общ количество полюсов | 2 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 0.503 MB)
Дополнительное фото продукта (JPG, 0.904 MB)
Дополнительное фото продукта (JPG, 0.439 MB)
Дополнительное фото продукта (JPG, 0.771 MB)
Дополнительное фото продукта (JPG, 0.708 MB)
Дополнительное фото продукта (JPG, 0.404 MB)
Дополнительное фото продукта (JPG, 0.859 MB)
Дополнительное фото продукта (JPG, 1.474 MB)
Дополнительное фото продукта (JPG, 0.591 MB)
Дополнительное фото продукта (JPG, 1.341 MB)
Габаритный Чертеж (JPG, 1.919 MB)
Габаритный Чертеж (JPG, 0.108 MB)
Листовка (PDF, 2.556 MB)
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 10 | 100 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4610084007930 | 4610084007947 | 4610084007954 |
Вес брутто, кг | 0.144 | 1.444 | 14.44 |
Вес нетто, кг | 0.138 | 1.432 | 14.35 |
Объем, м^3 | 0.00022 | 0.001736 | 0.021977 |
Длина, см | 8.9 | 21.5 | 49 |
Высота, см | 7.8 | 9.5 | 19.5 |
Ширина, см | 2 | 8.5 | 23 |
Способ нанесения информации | На коробку | На стикер | На коробку |
