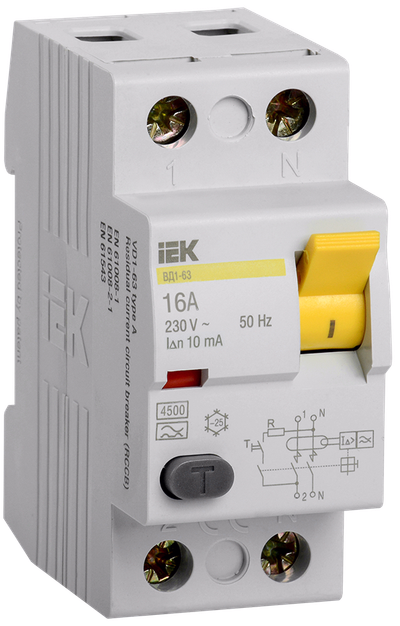

Выключатель дифференциальный (УЗО) ВД1-63 2Р 16А 10мА тип А IEK
Основные характеристики
Номинальный ток, А | 16 |
Количество полюсов | 2 |
Условный номин диф ток КЗ, кА | 4,5 |
Номин ток утечки, А | 0.01 |
Тип тока утечки | A |
Описание
Дифференциальный выключатель ВД 1-63 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
Дифференциальный выключатель ВД 1-63 тип А соответствует требованиям ГОСТ 50326 и ГОСТ 50807 как дифференциальный выключатель, "функционально не зависящий от источника питания".
Дифференциальный выключатель ВД 1-63 тип А предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок в сетях переменного тока напряжением 230/400 В и частотой 50 Гц.
Дифференциальный выключатель ВД 1-63 тип А выпускается в 2-х и 4-х полюсном исполнении на номинальные токи 16А, 25А, 32А, 40А, 50А, 63А и номинальные отключающие дифференциальные токи 10мА, 30мА, 100мА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Дифференциальный выключатель ВД1-63 тип А представляет собой надежное помехоустойчивое электромеханическое УЗО, способное, в отличии от УЗО типа АС, обеспечить универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
- Высокая электрическая износостойкость - не менее 4000 включений.
- Номинальный условный ток короткого замыкания 4500А.
- Серебросодержащие напайки на контактах.
- Широкий ассортимент номинальных токов (16А, 25А, 32А, 40А, 50А, 63А) и номинальных отключающих дифференциальных токов (10мА, 30мА, 100мА).
- Индикатор положения контактов.
- Расширенный диапазон рабочих температур от -25°С до +40°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Нагрузку можно подключать как к верхним, так и к нижним зажимам.
- Широкий диапазон рабочих напряжений устройства эксплуатационного контроля (от 110 до 265В в 2-х полюсном исполнении, и от 200 до 460В в 4-х полюсном контактном исполнении).
- Главные контакты 4-х полюсного дифференциального выключателя ВД1-63 тип А сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Особенности конструкции
Технические характеристики
Номинальный ток, А | 16 |
Количество полюсов | 2 |
Условный номин диф ток КЗ, кА | 4,5 |
Номин ток утечки, А | 0.01 |
Тип тока утечки | A |
Селективная защита | Нет |
Возможна дополнит комплектация | Нет |
Импульсная прочность, кА | 0,25 |
Кратковременная задержка срабатывания | Нет |
Макс сечение входящего кабеля, мм² | 50 |
Монтажная глубина - ниши, мм | 74 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Номин раб напряжение, В | 230 |
Номин ток, А | 16 |
откл способность при коротком замыкании-Icw, кА | 4,5 |
Степень защиты - IP | IP20 |
Тип монтажа | На DIN-рейку |
Условный номин ток короткого замыкания Iq, кА | 4,5 |
Частота | 50 Гц |
Ширина по количеству модульных расстояний | 2 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 100 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056209747 | 4606056209754 |
Вес брутто, кг | 0.23 | 23 |
Вес нетто, кг | 0.19 | 19 |
Объем, м^3 | 0.000347 | 0.0347 |
Длина, см | 8.7 | 45 |
Высота, см | 8 | 18.1 |
Ширина, см | 4.2 | 42.6 |
Способ нанесения информации | На коробку | На стикер |
