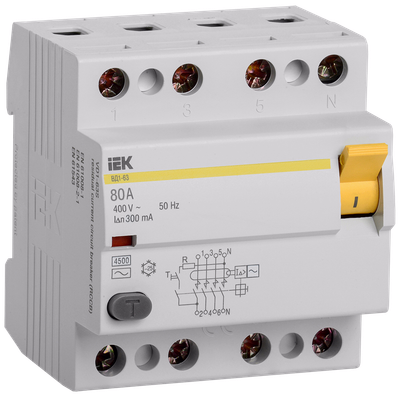

Выключатель дифференциальный (УЗО) ВД1-63 4Р 80А 300мА IEK

Выключатель дифференциальный (УЗО) ВД1-63 4Р 80А 300мА IEK

Артикул:

Основные характеристики

Номинальный ток, А	80
Количество полюсов	4
Условный номин диф ток КЗ, кА	4,5
Номин ток утечки, А	0.30
Тип тока утечки	Переменный (AC)

Посмотреть все характеристики

Описание

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.

Срок службы:
15 лет
Гарантия:
10 лет

Основные документы

Посмотреть все характеристики

Преимущества

Электромеханическая схема без электронных компонентов.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от -25°С до +50°С.
Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Условный ток короткого замыкания 4,5кА.

Особенности конструкции

Технические характеристики

Номинальный ток, А	80
Количество полюсов	4
Условный номин диф ток КЗ, кА	4,5
Номин ток утечки, А	0.30
Тип тока утечки	Переменный (AC)
Селективная защита	Нет
Условный номин ток короткого замыкания Iq, кА	4,5
Частота	50 Гц
Ширина по количеству модульных расстояний	4
Возможна дополнит комплектация	Нет
Импульсная прочность, кА	0,25
Кратковременная задержка срабатывания	Нет
Макс сечение входящего кабеля, мм²	50
Монтажная глубина - ниши, мм	74
Номин импульсное выдерживаемое напряжение, кВ	6
Номин раб напряжение, В	400
Номин ток, А	80
откл способность при коротком замыкании-Icw, кА	3
Степень защиты - IP	IP20
Тип монтажа	На DIN-рейку

Документация

Логистические параметры

	Индивидуальная	Транспортная
Количество	1	24
Единицы измерения	шт	шт
Тип упаковки	КОРОБКА/БОКС	ГОФРОКОРОБ
Материал упаковки	КАРТОН	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056047196	4606056047202
Вес брутто, кг	0.4	9.6
Вес нетто, кг	0.2	4.8
Объем, м^3	0.000536	0.0163617
Длина, см	8.7	32.4
Высота, см	8	18.1
Ширина, см	7.7	27.9
Способ нанесения информации	На коробку	На стикер
