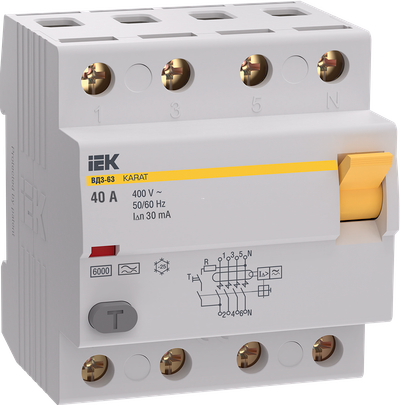

Выключатель дифференциальный (УЗО) KARAT ВД3-63 4P 40А 30мА 6кА тип A IEK
Новинка
Артикул:
Основные характеристики
| Номинальный ток, А | 40 |
| Количество полюсов | 4 |
| Условный номин диф ток КЗ, кА | 6 |
| Номин ток утечки, А | 0.03 |
| Тип тока утечки | A |
Описание
Выключатель дифференциального тока без встроенной защиты от сверхтоков типа ВД3-63 серии KARAT предназначен для автоматического выключения питания при повреждении изоляции в однофазных и трехфазных электрических цепях переменного тока номинальным напряжением до 400 В частотой 50 Гц. Выключатель электромеханического типа и является функционально не зависящим от напряжения сети и предназначен для эксплуатации в жилых, общественных и промышленных объектах, на строительных площадках и устанавливаются в низковольтные комплектные устройства ввода и распределения, со степенью защиты не ниже IP30. ВДТ не предназначен для отключения токов короткого замыкания и токов перегрузки.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Электромеханическая схема без электронных компонентов.
- Выдерживаемый момент затяжки винта вывода при помощи отвертки 4 Н-м.
- Условный ток короткого замыкания 6 кА.
- Независимый индикатор положения контактов.
- Широкий диапазон рабочих температур от -25°С до +45°С.
- Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
| Номинальный ток, А | 40 |
| Количество полюсов | 4 |
| Условный номин диф ток КЗ, кА | 6 |
| Номин ток утечки, А | 0.03 |
| Тип тока утечки | A |
| Селективная защита | Нет |
| Тип монтажа | На DIN-рейку |
| Частота | 50/60 Гц |
| Ширина по количеству модульных расстояний | 4 |
| Электр износостойкость, циклов | 4000 |
| Импульсная прочность, кА | - |
| Макс сечение входящего кабеля, мм² | 50 |
| Мех износостойкость, циклов | 10000 |
| Момент затяжки, нм | 2 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Номин напряжение изоляции Ui, В | 415 |
| Номин неоткл диф ток, мА | 15.0 |
| Номин раб напряжение, В | 400 |
| Номин ток, А | 40 |
| Номин условный ток короткого замыкания Icn, А | 6000 |
| откл способность при коротком замыкании-Icw, кА | 6 |
| Режим работы | Продолжительный-S1 |
| Степень защиты - IP | IP20 |
| Рабочая температура окружающей среды, °C | -25...45 |
| Сечение многожильного гибкого провода, мм² | 1,5...35 |
| Сечение одножильного жёсткого провода, мм² | 1,5...50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 24 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084107463 | 4610084107470 |
| Вес брутто, кг | 0.415 | 9.96 |
| Вес нетто, кг | 0.4 | 9.6 |
| Объем, м^3 | 0.000729 | 0.017496 |
| Длина, см | 10.1 | 34.6 |
| Высота, см | 7.8 | 17.8 |
| Ширина, см | 8 | 28.4 |
| Способ нанесения информации | На коробку | На коробку |
