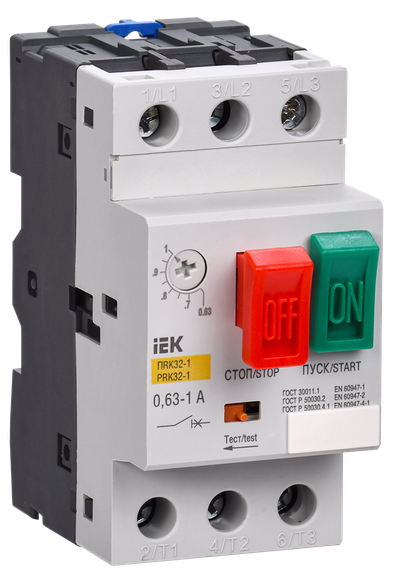

Пускатель ПРК32-1 In=1A Ir=0,63-1A Ue 660В IEK
![Пускатель ПРК32-1 In=1A Ir=0,63-1A Ue 660В IEK](https://cdn-02.iek.ru/imgproxy/XzN81CTpBxwPeXE7Z1rqDODHTxbc72YhjdTjZV8hshY/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2IyMTVkZTlhY2U1ZTBmMTNkNjU1YWRiN2RkMThiY2YwNzc5ZTJhMzlkNDJiMGIwNmJhMWM1MTM2YWJkZmNmNTUucG5n.png)
Основные характеристики
Номин ток, А | 1.0 |
Диапазон уставки тока расцепления, А | 0,63...1 |
Количество полюсов | 3 |
Тип расцепителя | Термомагнитный |
Номин импульсное выдерживаемое напряжение, кВ | 8 |
Описание
Пускатели серии ПРК-32 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя" и функции ручного пускателя.
Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений.
Категория применения АС-3.
По своим конструктивным и техническим характеристикам пускатели кнопочные серии ПРК соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.2-99, ГОСТ Р 50030.4.1-2002. Пускатели кнопочные серии ПРК прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС С-МЕ01.В04759.
Типоисполнение реле РТИ-3353; РТИ-3355 РТИ-3357; РТИ-3359 РТИ-3361; РТИ-3363 РТИ-3365.
Срок службы:
10 лет
Гарантия:
3 года
Преимущества
- Высокая точность срабатывания.
- Удобная регулировка.
- Широкий ассортимент.
![Пускатель ПРК32-1 In=1A Ir=0,63-1A Ue 660В IEK](https://cdn-02.iek.ru/imgproxy/XzN81CTpBxwPeXE7Z1rqDODHTxbc72YhjdTjZV8hshY/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2IyMTVkZTlhY2U1ZTBmMTNkNjU1YWRiN2RkMThiY2YwNzc5ZTJhMzlkNDJiMGIwNmJhMWM1MTM2YWJkZmNmNTUucG5n.png)
Особенности конструкции
Технические характеристики
Номин ток, А | 1.0 |
Диапазон уставки тока расцепления, А | 0,63...1 |
Количество полюсов | 3 |
Тип расцепителя | Термомагнитный |
Номин импульсное выдерживаемое напряжение, кВ | 8 |
Номин частота, Гц | 50 |
Тип подключения силовой электрич цепи | Винтовое соединение |
Диап регул без заде сраб расцеп короткого замык, А | - |
Конструкция прибора | Встраиваемое устройство для встраиваемой техники |
Номин рабочий отключаемый ток к з Iсs 660 В, кА | 100.00 |
Номин предельный отключаемый ток к з Iсu 230 В, кА | 100 |
Номин предельный отключаемый ток к з Iсu 660 В, кА | 100 |
Уставка электромагнитного расцепителя, А | 13.0 |
Номин мощность управ ЭД в применения АС-3 400В, кВт | 0.31 |
Тип монтажа | EV000242 |
Глубина, мм | 81.0 |
Вес, кг | ≤ 0,26 |
С интегрированным вспомогат перекл | Нет |
Тип подключения | Винтовое соединение |
Номин откл способность Icu при 400 В AC, кА | 100 |
Климатическое исполнение | IEK_V0000067 |
Номин предельный отключаемый ток к з Iсu 400 В, кА | 100 |
Класс расцепления - защиты | 10 |
Номин мощность управ ЭД в применения АС-3 230В, кВт | 0.18 |
Номин мощность управ ЭД в применения АС-3 660В, кВт | 0.55 |
Применение в окружающей среде | В |
Коммутационное перенапряжение, В | ≤ 8000 |
Ширина, мм | 44.5 |
Высота, мм | 90.0 |
Номин напряжение изоляции Ui, В | 660 |
С встроенным расцепителем пониж-го напряж | Нет |
Номин раб напряжение, В | 230/400/600 |
Степень защиты - IP | IP20 |
С термозащитой | Да |
Чувствительность к обрыву фазы | Да |
Номин рабочий отключаемый ток к з Iсs 400 В, кА | 100.0 |
Электр или Мех износостойкость, циклов В на О | 10000 |
Ремонтопригодность | Нет |
Номин продолжительный ток Iu, А | 1 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 50 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056113174 | 4606056113181 |
Вес брутто, кг | 0.265 | 13.25 |
Вес нетто, кг | 0.257 | 12.825 |
Объем, м^3 | 0.000405 | 0.02025 |
Длина, см | 9.9 | 48.8 |
Высота, см | 9.3 | 27 |
Ширина, см | 5 | 19 |
Способ нанесения информации | На стикер | На стикер |
