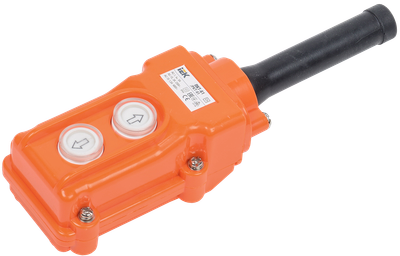

Пульт управления ПКТ-61 на 2 кнопки IP54 IEK
Артикул:
Основные характеристики
| Количество управляющих элементов | 2 |
| Функции кнопок управления | Пуск вперед, назад |
| Материал корпуса | Пластик |
| Мех износостойкость, циклов | 30000 |
| Модель или исполнение | Нажимные с самовозвратом |
Описание
Пульты кнопочные предназначены для коммутации электрических цепей управления подъемными механизмами. Представляют собой герметичный корпус из термостойкой ABS-пластмассы с установленными кнопками. Для герметизации ввода кабеля предусмотрен защитный сальник, а между корпусом и панелью устанавливается герметизирующая прокладка.
По своим конструктивным и техническим характеристикам пульты кнопочные серии ПКТ соответствуют требованиям российского стандарта ГОСТ Р50030.5.1-99. Пульты кнопочные серии ПКТ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00132.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Возможность установки 2, 4 или 6 кнопок.
- Корпус ПКТ выполнен из ABS-пластмассы, которая является негорючим материалом.
- Наличие защитного сальника на вводе кабеля, который исключает попадание влаги и пыли внутрь корпуса.
Особенности конструкции
Технические характеристики
| Количество управляющих элементов | 2 |
| Функции кнопок управления | Пуск вперед, назад |
| Материал корпуса | Пластик |
| Мех износостойкость, циклов | 30000 |
| Модель или исполнение | Нажимные с самовозвратом |
| Наличие блокировки | Механическая |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Номин напряжение, В | 400 |
| Номин напряжение изоляции Ui, В | 500 |
| Номин раб напряжение, В | 120/230/400 |
| Номин рабочий ток Ie при AC-15 120 В, А | 6.0 |
| Номин рабочий ток Ie при AC-15 230 В, А | 3.0 |
| Номин рабочий ток Ie при АС-15 400 В, А | 1.5 |
| Номин условный ток короткого замыкания Icn, А | 1000 |
| Применение в окруж среде | В |
| Сечение подключаемых проводников, мм² | ≤ 1,5 |
| Степень защиты - IP | IP54 |
| Температура эксплуатации, °C | -25...+45 |
| Тип исполняемых движений | Прочее |
| Усилие управления, Н | 30 |
| Условн тепловой ток в оболочке I the, А | 5 |
| Цвет крышки корпуса | Оранжевый |
| Частота | 50 Гц |
| Ширина, мм | 68 |
| Вкл и откл способность, I на Ie | 10 |
| Внутренний размер под кабель, мм | 12 |
| Высота, мм | 50 |
| Глубина, мм | 223 |
| Длина, мм | 123 |
| Защита от тока КЗ при Ie 1_5A предохр qG, А | 3.0 |
| Защита от тока КЗ при Ie 3A предохр qG, А | 5.0 |
| Количество скоростей | 1 |
| Коммутационное перенапряжение, В | 500 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 60 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН |
| Штрихкод | 4606056040302 | 4606056040319 |
| Вес брутто, кг | 0.227 | 13.62 |
| Вес нетто, кг | 13.5 | |
| Объем, м^3 | 0.00074 | 0.044403 |
| Длина, см | 28.5 | |
| Высота, см | 38 | |
| Ширина, см | 41 | |
| Способ нанесения информации | На коробку | На стикер |
