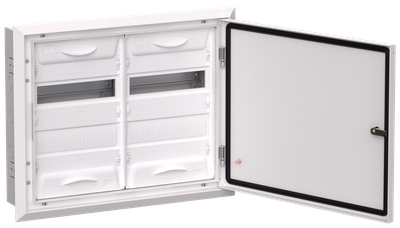

TITAN 5 Корпус металлический ЩРв-48 (2х24) 505х625х130мм IP31 белый (одна дверь) IEK
Артикул:
Основные характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина по количеству модульных расстояний | 48 |
| Кол-во рядов | 2 |
| Цвет | Белый |
| Степень защиты - IP | IP31 |
Описание
Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400В от токов перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Широкий размерный ряд. Модульная ёмкость от 12 до 252 модулей.
- Удобный монтаж: отсутствие перегородки между секциями корпуса; съемная монтажная рама.
- Увеличенное пространство за DIN-рейками для прокладки кабеля.
- Возможность пломбировки фальш-панели.
- Перенавешиваемая дверь.
- Возможность установки шин сверху и снизу.
- Полная комплектация.
- Стильный дизайн.
Особенности конструкции
Технические характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина по количеству модульных расстояний | 48 |
| Кол-во рядов | 2 |
| Цвет | Белый |
| Степень защиты - IP | IP31 |
| Высота, мм | 505.0 |
| Ширина, мм | 625.0 |
| Глубина, мм | 130.0 |
| Номер цвета RAL | 9016 |
| Материал корпуса | Сталь |
| DIN-рейка | Да |
| Возможно расширение | Нет |
| Монтажная глубина - ниши, мм | 470х590х120 |
| С монтажной платой | Нет |
| С прозрачной крышкой | Нет |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Форма крышки | Закрытого типа (закрывающаяся) |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Монтаж
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Шины PEN 8x12мм 24/3 - 4 шт.
Провод заземления - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Наклейка модульная.
Комплект метизов для заземления.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084554519 | 4610084554519 |
| Вес брутто, кг | 10.841 | 10.841 |
| Вес нетто, кг | 11.5 | 11.5 |
| Объем, м^3 | 0.06602 | 0.06602 |
| Длина, см | 14.5 | 64.7 |
| Высота, см | 52 | 19.4 |
| Ширина, см | 64 | 52.6 |
| Способ нанесения информации | На стикер | На стикер |
